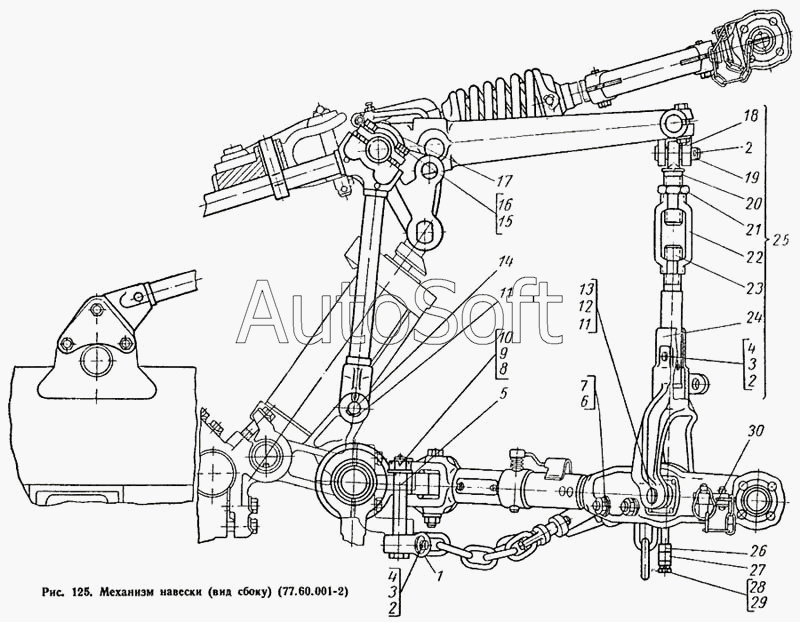

Каталог запасных частей к технике: ВгТЗ ДТ-75М (1996). Механизм навески (вид сбоку( (77.60.001-2)
14
30
29
28
26
25
23
21
21
18
17
16
13
12
11
11
10
9
8
7
5
4
4
3
3
2
2
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 77.60.001-2 | 7***2 | Механизм навески в сборе | |
| 2 | Ш***6 | Шплинт, ГОСТ 397-66 | |
| 3 | Ш***0 | Шайба 20, ГОСТ 11371-65 | |
| 4 | 7***9 | Палец серьги | |
| 5 | 7***0 | Палец прицепной скобы | |
| 7 | Г***5 | Гайка М18Х1,5, ГОСТ 5915-62 | |
| 8 | Ш***0 | Шплинт, ГОСТ 397-66 | |
| 9 | Ш***7 | Шайба 27, ГОСТ 11371-65 | |
| 10 | Г***5 | Гайка М27Х1,5, ГОСТ 5916-62 | |
| 11 | Ш***0 | Шплинт 8Х50, ГОСТ 397-66 | |
| 12 | А***4 | Шайба | |
| 13 | 7***3 | Палец рычагов нижний | |
| 14 | 7***7 | Палец стойка | |
| 16 | Б***0 | Болт М20Х50, ГОСТ 7796-62 | |
| 17 | 7***4 | Крышка | |
| 18 | 7***1 | Серьга раскоса | |
| 21 | А***2 | Корпус запорного клапана шланга | |
| 21 | Г***3 | Гайка М36Х3, ГОСТ 5915-62 | |
| 23 | 7***1 | Винт раскоса | |
| 25 | 7***А | Раскос в сборе | |
| 26 | 7***2 | Звено специальное | |
| 28 | Б***0 | Болт М16Х60, ГОСТ 7795-62 | |
| 29 | Ш***Н | Шайба пружинная 16Н, ГОСТ 6402-61 | |
| 30 | 7***1 | Цепочка с чекой в сборе | |
| 88 | 7***2 | Муфта растяжек |
