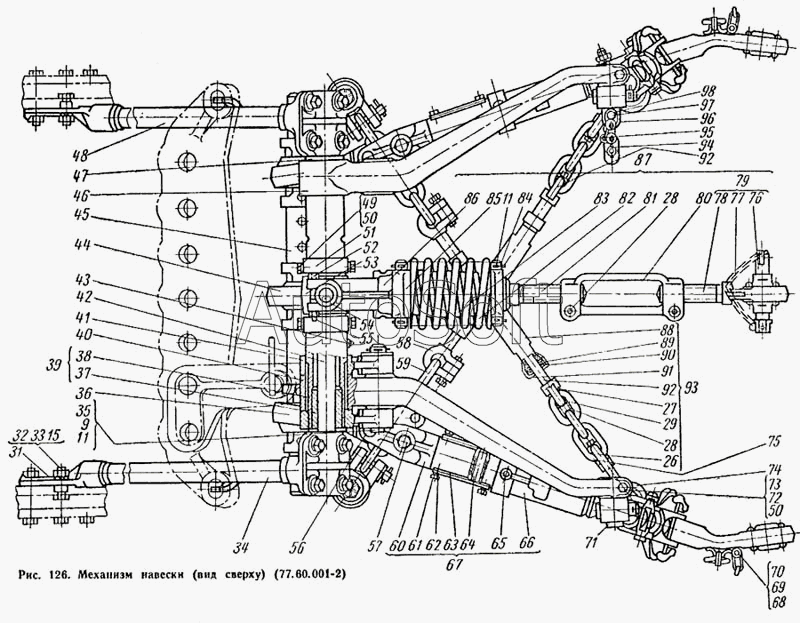

Каталог запасных частей к технике: ВгТЗ ДТ-75М (1996). Механизм навески (вид сверху) (77.60.001-2)
69
41
42
43
44
48
49
50
50
52
55
58
59
60
61
62
38
70
72
73
74
77
82
86
88
91
92
92
94
97
98
15
9
9
11
11
26
28
28
29
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 77.60.001-2 | 7***2 | Механизм навески в сборе | |
| Гайка М27Х1,5 | Г***5 | Гайка М27Х1,5, ГОСТ 5916-62 | |
| 2 | 5***м | Шланг в сборе | |
| 4 | 7***6 | Обойма шарниров с кронштейном в сборе | |
| 5 | 5***м | Шланг в сборе | |
| 6 | 7***А | Кольцо стопорное | |
| 6 | Ш***Н | Шайба пружинная 18Н, ГОСТ 6402-61 | |
| 7 | 7***А | Втулка опорная | |
| 8 | 7***А | Крестовина нижняя | |
| 9 | 7***А | Крестовина верхняя | |
| 9 | Ш***7 | Шайба 27, ГОСТ 11371-65 | |
| 10 | 7***А | Крестовина в сборе | |
| 11 | Ш***0 | Шплинт 8Х50, ГОСТ 397-66 | |
| 13 | 7***А | Кольцо стопорное | |
| 14 | 7***А | Втулка запорная | |
| 15 | Ш***Н | Шайба пружинная 20Н, ГОСТ 6402-61 | |
| 16 | 7***А | Пружина | |
| 17 | 7***А | Корпус разрывной муфты Ф16 (левый) | |
| 19 | 7***А | Корпус в сборе | |
| 20 | 7***А | Клапан разрывной муфты Ф16 (левая половина) | |
| 20 | А***8 | Клапан | |
| 21 | 7***А | Корпус разрывной муфты Ф16 (правый) | |
| 22 | 7***А | Клапан разрывной муфты Ф16 (правая половина) | |
| 23 | 7***А | Муфта разрывная Ф16 | |
| 24 | 7***9 | Шарнир разрывной муфты | |
| 26 | 7***2 | Звено специальное | |
| 28 | Б***0 | Болт М16Х60, ГОСТ 7795-62 | |
| 29 | Ш***Н | Шайба пружинная 16Н, ГОСТ 6402-61 | |
| 33 | Г***0 | Гайка М20, ГОСТ 5915-62 | |
| 38 | 7***1 | Вал рычагов | |
| 41 | 7***3 | Рычаг штока | |
| 42 | 7***5 | Ось верхняя | |
| 43 | М***1 | Пресс-масленка I-А1 прямая, ГОСТ 1303-56 | |
| 44 | 7***А | Головка центральная | |
| 48 | 7***А | Стойка правая в сборе | |
| 49 | 7***1 | Винт установочный | |
| 50 | Ш***Н | Шайба пружинная 14Н, ГОСТ 6402-61 | |
| 52 | Б***3 | Болт М12Х1,25 90/83 | |
| 55 | 7***4 | Гайка корончатая | |
| 58 | 7***А | Растяжка в сборе | |
| 59 | 7***0 | Цепь передняя | |
| 60 | 7***0 | Вилка нижних тяг | |
| 61 | Б***2 | Болт М8Х12, ГОСТ 7796-62 | |
| 62 | Ш***Н | Шайба пружинная 8Н, ГОСТ 6402-61 | |
| 69 | Ш***8 | Шайба 8, ГОСТ 11371-65 | |
| 70 | Ш***2 | Шплинт 4Х22, ГОСТ 397-66 | |
| 72 | 7***4 | Болт рычагов | |
| 73 | Г***4 | Гайка М14, ГОСТ 5915-62 | |
| 74 | 7***1 | Стремянка | |
| 77 | 7***3 | Цепочка верхней тяги | |
| 82 | 7***2 | Пружина большая | |
| 86 | 7***А | Вилка в сборе | |
| 88 | 7***2 | Муфта растяжек | |
| 91 | 7***4 | Гайка корончатая | |
| 92 | 7***1 | Винт растяжки | |
| 94 | 7***5 | Фиксатор в сборе | |
| 97 | 7***7 | Гайка фиксатора | |
| 98 | Ш***8 | Шплинт, ГОСТ 397-66 |
