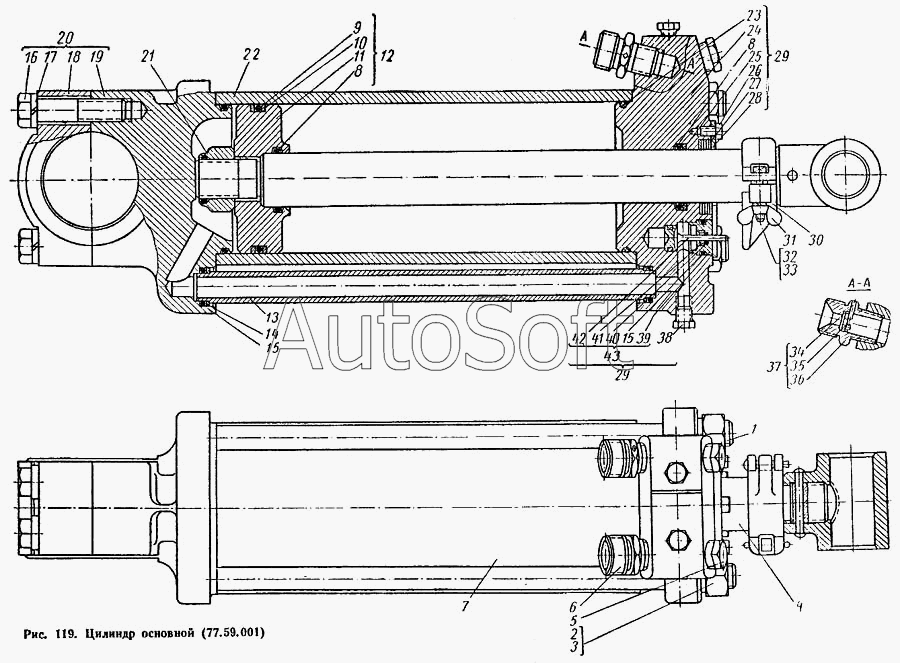

Каталог запасных частей к технике: ВгТЗ ДТ-75М (1996). Цилиндр основной (77.59.001)
33
22
23
24
25
26
27
28
29
29
30
31
32
21
34
35
36
37
38
39
40
41
42
43
10
1
2
3
4
5
6
7
8
8
9
11
12
13
14
15
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 77.59.001 | 7***1 | Цилиндр основной | |
| Ц90-1212030 | Ц***0 | Палец упора | |
| 1 | Ц***А | Шпилька | |
| 2 | Г***8 | Гайка М18, ГОСТ 5915-62 | |
| 3 | Ш***Н | Шайба пружинная 18Н, ГОСТ 6402-61 | |
| 4 | Ц***2 | Шток в сборе | |
| 5 | П***" | Пробка резьбовая коническая КГ-1/2", ГОСТ 12720-67 | |
| 6 | А***3 | Штуцер 1/3" | |
| 7 | Ц***А | Цилиндр в сборе | |
| 8 | Ц***4 | Кольцо | |
| 9 | Ц***3 | Кольцо | |
| 10 | Ц***2 | Прокладка | |
| 11 | Ц***А | Поршень | |
| 12 | Ц***9 | Поршень в сборе | |
| 13 | Ц***А | Маслопровод | |
| 14 | Ц***7 | Шайба | |
| 15 | Ц***6 | Кольцо | |
| 16 | Б***5 | Болт М16Х65, ГОСТ 7795-62 | |
| 17 | Ш***Н | Шайба пружинная 16Н, ГОСТ 6402-61 | |
| 18 | Ц***А | Бугель | |
| 19 | Ц***А | Крышка задняя | |
| 20 | Ц***А | Крышка задняя в сборе | |
| 21 | Ц***7 | Гайка в сборе | |
| 22 | Ц***2 | Корпус | |
| 23 | Ц***5 | Кольцо | |
| 24 | Ц***Ж | Крышка передняя | |
| 25 | Ц***8 | Прокладка | |
| 26 | Б***4 | Болт М6Х14, ГОСТ 7798-52 | |
| 27 | Ц***6 | Чистик | |
| 28 | Ц***5 | Крышка чистиков | |
| 29 | Ц***Е | Крышка передняя в сборе | |
| 30 | Ц***А | Упор в сборе | |
| 31 | Г***1 | Гайки-барашки М6-001, ГОСТ 3032-66 | |
| 32 | Б***5 | Болт М6Х35, ГОСТ 7798-62 | |
| 33 | Ш***Н | Шайба пружинная 6Н, ГОСТ 6402-61 | |
| 34 | А***1 | Штифт конический | |
| 35 | А***V | Шайба клапана | |
| 36 | А***1 | Корпус замедлительного клапана | |
| 37 | А***А | Замедлительный клапан в сборе | |
| 38 | П***" | Пробка резьбовая коническая КГ-1/8", ГОСТ 12720-67 | |
| 39 | Ц***А | Корпус клапана | |
| 40 | Ц***7 | Кольцо | |
| 41 | Ц***4 | Втулка | |
| 42 | Ц***А | Клапан с уплотнением | |
| 43 | Ц***А | Клапан в сборе |
