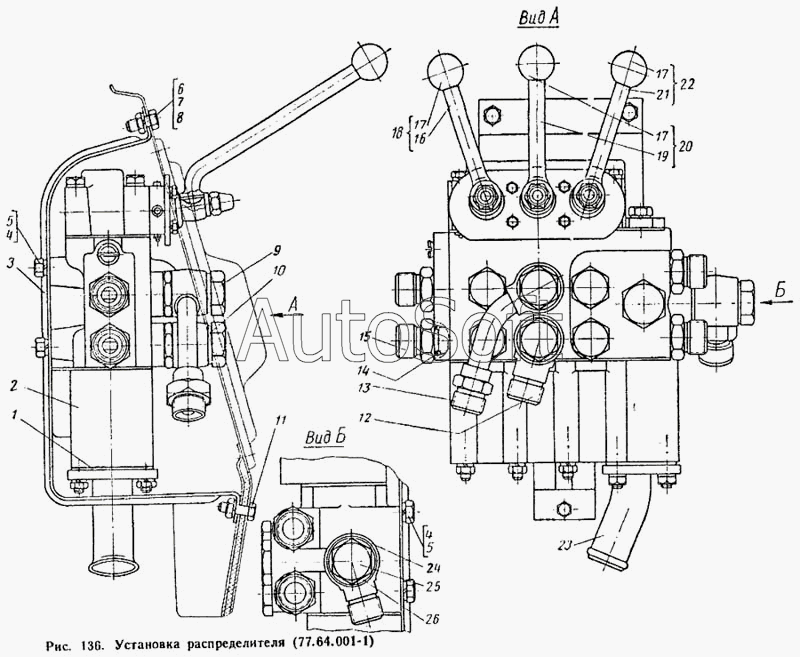

Каталог запасных частей к технике: ВгТЗ ДТ-75М (1996). Установка распределителя (77.64.001-1)
9
17
17
17
16
15
14
13
12
11
10
18
8
7
6
5
5
4
4
3
2
1
26
25
24
23
22
21
20
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 77.64.001-1 | 7***1 | Установка распределителя | |
| 1 | 5***2 | Прокладка | |
| 2 | Р***2 | Установочный чертеж распределителя (распределитель в сборе) | |
| 3 | 7***9 | Кронштейн распределителя | |
| 4 | Б***0 | Болт М10Х20, ГОСТ 7796-62 | |
| 5 | Ш***Н | Шайба пружинная 10Н, ГОСТ 6402-61 | |
| 6 | Б***0 | Болт М8Х20, ГОСТ 7796-62 | |
| 7 | Г***8 | Гайка М8, ГОСТ 5915-62 | |
| 8 | Ш***Н | Шайба пружинная 8Н, ГОСТ 6402-61 | |
| 9 | 7***5 | Болт | |
| 10 | 7***4 | Шайба малая | |
| 11 | Б***0 | Болт М8Х30, ГОСТ 7796-62 | |
| 12 | 7***6 | Угольник поворотный | |
| 13 | 7***3 | Трубка в сборе | |
| 14 | 5***7 | Кольцо уплотнительное | |
| 15 | 5***4 | Штуцер М20Х2 (М27Х1,5) | |
| 16 | 7***1 | Рычаг левый | |
| 17 | 5***7 | Рукоятка рычага | |
| 18 | 7***4 | Рычаг левый в сборе | |
| 19 | 7***2 | Рычаг средний | |
| 20 | 7***5 | Рычаг средний в сборе | |
| 21 | 7***3 | Рычаг правый | |
| 22 | 7***6 | Рычаг правый в сборе | |
| 23 | 7***2 | Патрубок сливной в сборе | |
| 24 | 7***7 | Угольник поворотный большой | |
| 25 | 7***8 | Болт поворотного угольника | |
| 26 | 7***5 | Шайба большая | |
| 27 | Р***5 | Бустер | |
| 29 | Р***6 | Пружина бустера | |
| 30 | Р***5 | Направляющая клапана бустера | |
| 31 | Р***6 | Клапан бустера | |
| 32 | Р***7 | Гнездо клапана бустера | |
| 33 | Р***6 | Гильза золотника | |
| 34 | Р***6 | Гильза золотника в сборе | |
| 37 | Р***3 | Стакан нижний | |
| 39 | Р***5 | Пружина золотника | |
| 40 | Р***9 | Втулка фиксаторная | |
| 41 | Р***4 | Стакан верхний | |
| 42 | Р***2 | Пружина фиксатора | |
| 43 | Р***0 | Фиксатор | |
| 44 | Р***1 | Обойма фиксатора | |
| 45 | Р***А | Золотник | |
| 46 | Р***8 | Прокладка | |
| 48 | Р***4 | Корпус распределителя в сборе | |
| 49 | Н***4 | Кольцо уплотнительное | |
| 50 | Р***6 | Заглушка | |
| 56 | Р***Б | Упор | |
| 57 | Р***4 | Прокладка под упор | |
| 58 | Р***2 | Пружина перепускного клапана | |
| 59 | Н***1 | Кольцо уплотнительное | |
| 60 | Р***А | Направляющая клапана | |
| 61 | Р***Б | Клапан перепускной | |
| 62 | Р***7 | Клапан перепускной в сборе | |
| 64 | Р***7 | Заглушка | |
| 65 | Р***А | Прокладка нижняя | |
| 66 | Р***3 | Крышка нижняя | |
| 69 | Р***2 | Клапан предохранительный | |
| 70 | Р***А | Направляющая предохранительного клапана | |
| 71 | Р***Б | Пружина предохранительного клапана | |
| 71 | Р***А | Винт регулировочный | |
| 73 | Р***А | Гайка | |
| 74 | Р***Б | Прокладка | |
| 75 | Р***А | Колпачок | |
| 76 | Р***А | Крышка верхняя | |
| 77 | Р***4 | Кольцо нижнее | |
| 78 | Н***7 | Кольцо уплотнительное | |
| 79 | Р***5 | Кольцо верхнее | |
| 80 | Р***1 | Пластина пыльника | |
| 82 | Р***А | Колпачок рукоятки | |
| 85 | Р***6 | Пыльник гофрированный | |
| 86 | Р***7 | Пластина колец |
