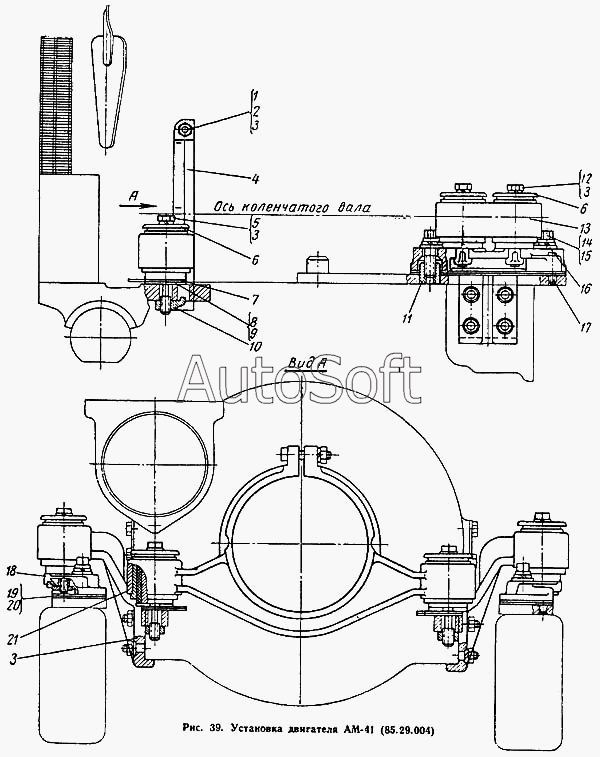

Каталог запасных частей к технике: ВгТЗ ДТ-75М (1996). Установка двигателя АМ-41 (85.29.004)
11
21
20
19
18
17
17
16
15
14
13
12
10
9
8
7
6
6
5
4
3
3
3
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 85.29.004 | 8***4 | Установка двигателя АМ-41 | |
| Проволока 1Х600 | П***0 | Проволока 1Х600, ГОСТ 3282-46 | |
| 1 | Б***5 | Болт М14Х65 кл. 2-010, ГОСТ 7795-62 | |
| 2 | Г***4 | Гайка М14, ГОСТ 5915-62 | |
| 3 | Ш***Т | Шайба пружинная 14Т, ГОСТ 6402-61 | |
| 4 | 7***1 | Опора передняя в сборе | |
| 5 | 7***4 | Болт передней опоры | |
| 6 | 7***6 | Чашка защитная | |
| 7 | 7***7 | Шайба опорная | |
| 8 | 7***8 | Прокладка 2 мм | |
| 9 | 7***2 | Прокладка 1 мм | |
| 10 | 7***3 | Гайка сцепления | |
| 11 | 8***2 | Втулка резьбовая | |
| 12 | 7***5 | Болт заднего кронштейна | |
| 13 | 7***2 | Кронштейн задний в сборе | |
| 14 | 7***1 | Болт задней опоры | |
| 15 | Ш***Т | Шайба пружинная 18Т, ГОСТ 6402-61 | |
| 16 | 7***1 | Шайба специальная | |
| 17 | 7***8 | Штифт | |
| 17 | 7***1 | Штифт | |
| 18 | 7***1 | Опора задняя | |
| 19 | 7***8 | Прокладка 1 мм | |
| 20 | 7***9 | Прокладка 2 мм | |
| 21 | 7***3 | Амортизатор опоры двигателя |
