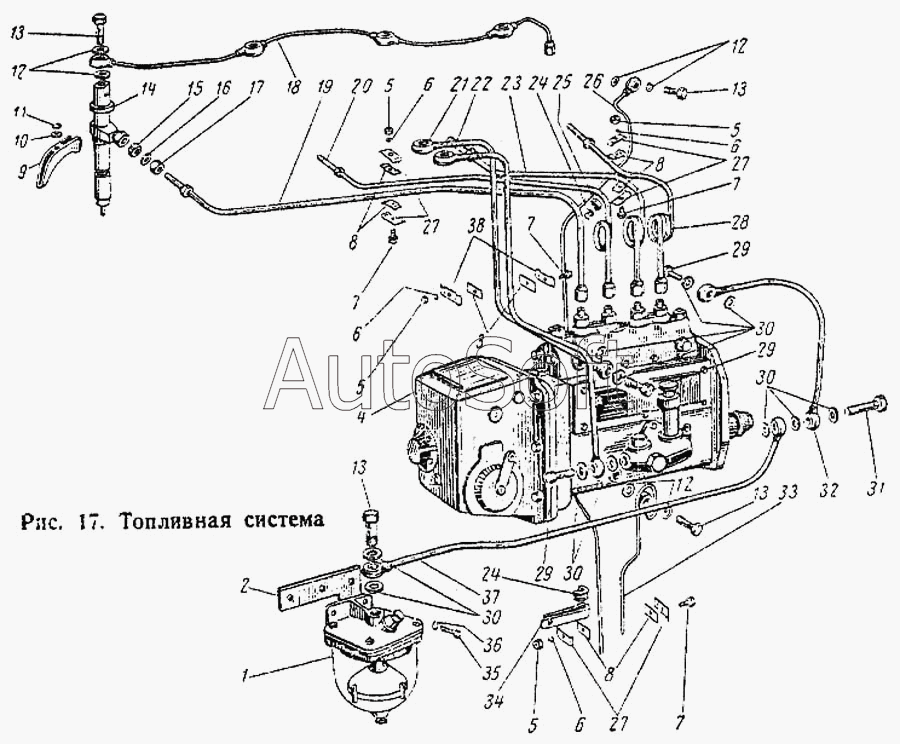

Каталог запасных частей к технике: ВгТЗ ДТ-75М (1996). Топливная система
29
29
29
20
21
22
23
24
24
25
26
27
27
27
28
19
30
30
30
30
31
32
33
34
35
36
37
38
10
2
3
4
4
5
5
5
5
6
6
6
6
7
7
7
7
8
8
8
9
1
11
12
12
12
13
13
13
13
14
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Ф***1 | Фильтр грубой очистки | |
| 2 | 4***1 | Кронштейн фильтра грубой очистки | |
| 3 | 0***6 | Прокладка | |
| 4 | 4***1 | Насос топливный | |
| 4 | 4***1 | Насос топливный | |
| 5 | Г***2 | Гайка М8 кл. 2-055, ГОСТ 2524-62 | |
| 6 | Ш***1 | Шайба пружинная 8Н 65Г, ГОСТ 6402-61 | |
| 7 | Б***2 | Болт М8Х25 кл. 2-015, ГОСТ 7796-62 | |
| 8 | 1***1 | Прокладка | |
| 9 | 0***3 | Скоба крепления форсунки | |
| 10 | 0***2 | Шайба скобы крепления форсунки | |
| 11 | Ш***1 | Шайба пружинная 12Н 65Г, ГОСТ 6402-61 | |
| 12 | 4***6 | Прокладка | |
| 13 | С***0 | Болт зажимной | |
| 14 | 6***1 | Форсунка | |
| 15 | 0***2 | Кольцо резиновое | |
| 16 | 0***8 | Шайба | |
| 17 | Г***2 | Гайка М18Х1,5 кл. 2-055, ГОСТ 2526-62 | |
| 18 | 4***А | Топливопровод слива | |
| 19 | 4***1 | Топливопровод к IV цилиндру | |
| 20 | 4***1 | Топливопровод к III цилиндру | |
| 21 | 4***1 | Топливопровод от фильтров к насосу | |
| 22 | 4***1 | Топливопровод от помпы к фильтрам | |
| 23 | 4***1 | Топливопровод ко II цилиндру | |
| 24 | 0***1 | Прокладка | |
| 25 | 0***0 | Хомут | |
| 26 | 4***1 | Топливопровод слива с головки цилиндров в бак | |
| 27 | 1***1 | Планка зажима | |
| 28 | 4***1 | Топливопровод к I цилиндру | |
| 29 | 1***0 | Болт поворотного угольника | |
| 30 | С***9 | Прокладка | |
| 31 | С***6 | Болт поворотного угольника | |
| 32 | 4***2 | Топливопровод от насоса к помпе | |
| 33 | 4***1 | Трубка дренажная | |
| 34 | 4***0 | Хомут | |
| 35 | Б***2 | Болт М10 кл. 2-015, ГОСТ 7796-62 | |
| 36 | Ш***1 | Шайба пружинная 10Н 65Г, ГОСТ 6402-61 | |
| 37 | 4***1 | Топливопровод от фильтра грубой очистки к помпе | |
| 38 | 0***5 | Планка зажимная |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
