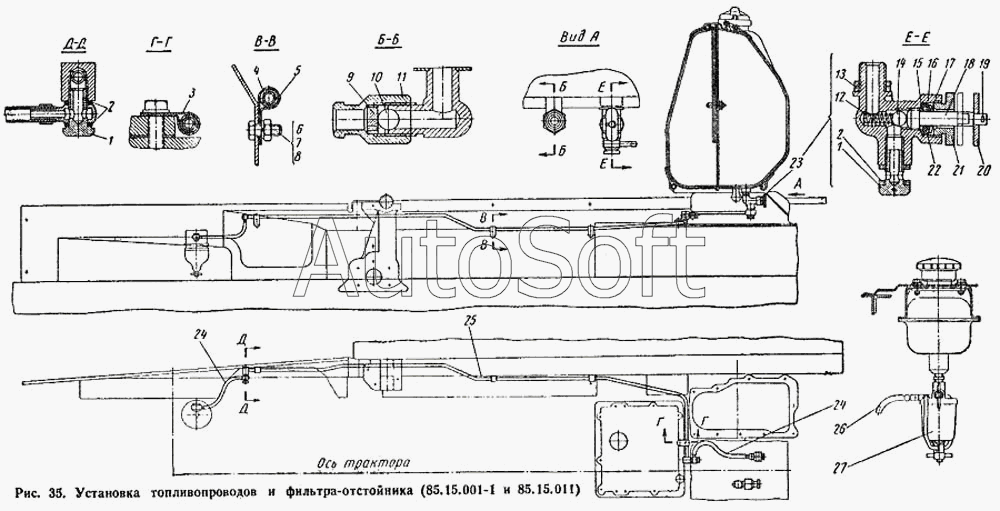

Каталог запасных частей к технике: ВгТЗ ДТ-75М (1996). Установка топливопроводов и фильтра-отстойника (85.15.001-1 и 85.15.011)
24
24
17
18
19
20
21
22
22
23
16
25
26
27
27
7
1
1
2
2
3
4
5
6
6
8
9
10
11
12
13
14
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 85.15.001-1 | 8***1 | Установка топливопроводов | |
| 85.15.011 | 8***1 | Установка фильтра-отстойника для топлива | |
| 1 | 1***А | Болт поворотного угольника | |
| 2 | 1***6 | Прокладка | |
| 3 | 8***1 | Хомутик большой | |
| 4 | 5***6 | Прокладка | |
| 5 | 8***1 | Хомутик | |
| 6 | 7***9 | Фиксатор | |
| 6 | Б***0 | Болт М8Х20, ГОСТ 7796-62 | |
| 7 | Г***8 | Гайка М8, ГОСТ 5915-62 | |
| 8 | Ш***Н | Шайба пружинная 8Н, ГОСТ 6402-61 | |
| 9 | 5***1 | Шайба специальная | |
| 10 | Б***Н | Шарик БV 15,081 мм Н, ГОСТ 3722-60 | |
| 11 | 5***1 | Штуцер | |
| 12 | 5***2 | Пружина краника | |
| 13 | 5***6 | Прокладка краника | |
| 14 | Б***Н | Шарик БV 12 мм, ГОСТ 3722-60 | |
| 15 | 5***8 | Шайба | |
| 16 | 7***0 | Корпус краника | |
| 17 | 5***9 | Шайба сальника | |
| 18 | 5***3 | Стержень краника | |
| 19 | Ш***2 | Шплинт 2Х12, ГОСТ 397-66 | |
| 20 | 5***1 | Ручка краника | |
| 21 | 5***1 | Гайка поджимная | |
| 22 | 7***0 | Валик шторки | |
| 22 | 7***1 | Сальник | |
| 23 | 7***1 | Краник топливный | |
| 24 | 7***8 | Топливопровод в сборе | |
| 25 | 8***1 | Топливопровод от бака к отстойнику в сборе | |
| 26 | 5***1 | Бензопровод | |
| 27 | 7***1 | Рамка | |
| 27 | О***В | Фильтр-отстойник для топлива | |
| 28 | 7***1 | Накладка | |
| 33 | 7***2 | Скоба крепления троса | |
| 34 | 7***8 | Кольцо | |
| 36 | 7***0 | Пробка |
