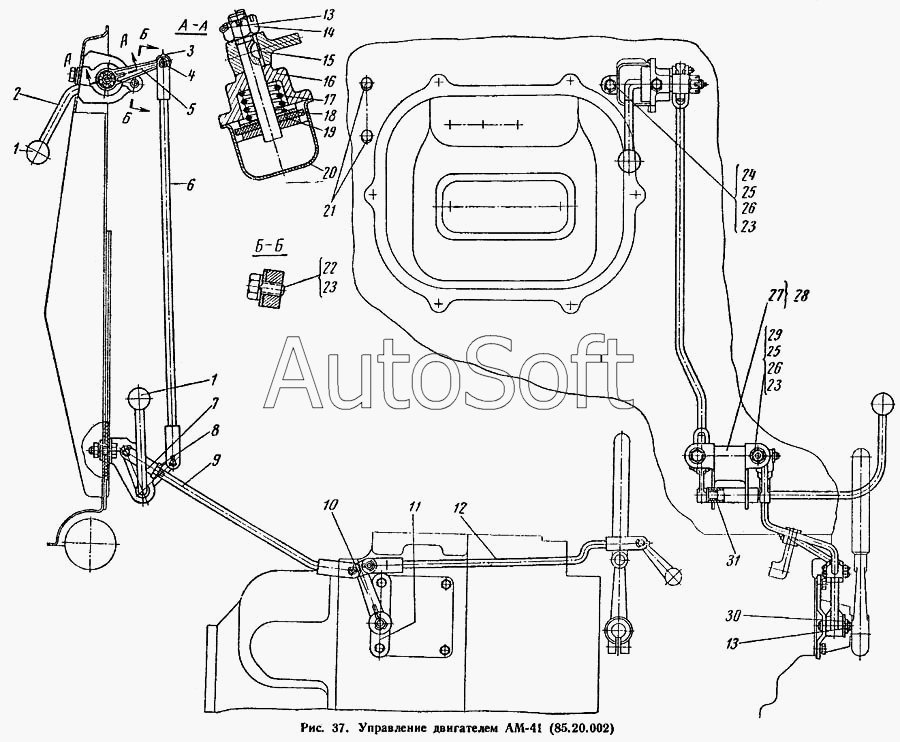

Каталог запасных частей к технике: ВгТЗ ДТ-75М (1996). Управление двигателем АМ-41 (85.20.002)
16
31
30
29
28
27
26
26
25
25
24
23
23
23
22
21
20
19
18
17
15
14
13
13
12
11
10
9
8
7
6
5
4
3
2
1
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 85.20.002 | 8***2 | Управление двигателем АМ-41 | |
| 1 | 5***7 | Рукоятка рычага | |
| 2 | 8***4 | Рукоятка управления с диском в сборе | |
| 3 | Ш***5 | Шплинт 3Х15, ГОСТ 397-54 | |
| 4 | 5***1 | Палец | |
| 5 | 7***6 | Рычаг верхний | |
| 6 | 8***5 | Тяга вертикальная в сборе | |
| 7 | 7***1 | Вилка | |
| 8 | Г***8 | Гайка М8, ГОСТ 5915-62 | |
| 9 | 8***5 | Тяга вертикальная в сборе | |
| 10 | 8***4 | Рычаг промежуточный | |
| 11 | 8***3 | Кронштейн промежуточный в сборе | |
| 12 | 8***1 | Тяга топливного насоса в сборе | |
| 13 | Ш***0 | Шплинт 3Х20, ГОСТ 397-54 | |
| 14 | 7***8 | Гайка | |
| 15 | Ш***5 | Шпонка сегментная 3Х5, ГОСТ 8795-58 | |
| 16 | 7***А | Корпус муфты | |
| 17 | 7***9 | Пружина | |
| 18 | 7***5 | Шайба | |
| 19 | 7***4 | Диск | |
| 20 | 7***8 | Щиток | |
| 21 | 8***6 | Пробка | |
| 22 | Б***6 | Болт М8Х16, ГОСТ 7796-62 | |
| 23 | Ш***Н | Шайба пружинная 8Н, ГОСТ 6402-61 | |
| 24 | Б***0 | Болт М8Х20, ГОСТ 7796-62 | |
| 25 | Г***8 | Гайка М8, ГОСТ 5915-62 | |
| 26 | Ш***8 | Шайба 8, ГОСТ 11371-65 | |
| 27 | 8***2 | Кронштейн в сборе | |
| 28 | 8***1 | Кронштейн с рычагами в сборе | |
| 29 | Б***5 | Болт М8Х 25, ГОСТ 7796-62 | |
| 30 | Ш***2 | Шайба 12, ГОСТ 11371-65 | |
| 31 | А***4 | Втулка |
