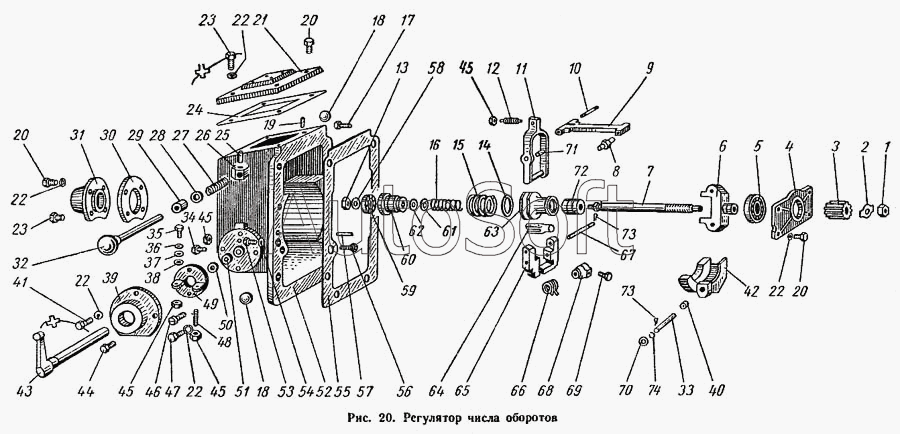

Каталог запасных частей к технике: ВгТЗ ДТ-75М (1996). Регулятор числа оборотов
43
53
52
51
50
49
48
47
46
45
45
45
45
44
54
42
41
40
39
38
37
36
35
33
64
74
73
73
72
71
70
69
68
67
66
65
32
63
62
61
60
59
58
57
56
55
10
9
8
7
6
5
4
3
2
1
11
21
31
30
29
28
27
26
25
24
23
23
22
22
22
22
22
20
20
20
19
18
18
17
16
15
14
13
12
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 03-17с2 | 0***2 | Корпус регулятора в сборе | |
| 17-090А | 1***А | Кольцо замковое | |
| 17-с13-1Б | 1***Б | Тяга регулятора в сборе | |
| 17-с3-3 | 1***3 | Валик регулятора с крестовиной в сборе | |
| 17-с4 | 1***4 | Сальник корпуса регулятора в сборе | |
| 17-с5Д | 1***Д | Вилка тяги регулятора в сборе | |
| 17-с6-1А | 1***А | Втулка пружины в сборе | |
| 17-с8-2 | 1***2 | Муфта регулятора со втулкой в сборе | |
| 41-А17с1 | 4***1 | Регулятор в сборе | |
| 41-А17с11 | 4***1 | Груз регулятора в сборе | |
| 41-А17с9-Г | 4***Г | Валик регулятора в сборе | |
| 1 | 1***1 | Гайка валика регулятора | |
| 2 | 1***Б | Шайба валика регулятора | |
| 3 | 1***А | Шестерня валика регулятора | |
| 4 | 1***Г | Гнездо шарикоподшипника | |
| 5 | Ш***4 | Шарикоподшипник 46203, ГОСТ 831-54 | |
| 6 | 1***4 | Крестовина грузов | |
| 7 | 1***3 | Валик регулятора | |
| 8 | 1***3 | Кулачок тяги регулятора | |
| 9 | 1***5 | Тяга регулятора | |
| 10 | 1***А | Ось вилки короткая | |
| 11 | 1***1 | Вилка тяги регулятора | |
| 12 | 1***А | Болт вилки | |
| 13 | Г***2 | Гайка М8-055, ГОСТ 5929-62 | |
| 14 | 1***7 | Прокладка регулировочная | |
| 15 | 1***А | Пружина регулятора наружная | |
| 16 | 1***А | Пружина регулятора внутренняя | |
| 17 | Б***2 | Болт IIIМ8Х25 кл. 2-015, ГОСТ 7796-62 | |
| 18 | З***6 | Заглушка 16, ГОСТ 3111-46 | |
| 19 | 1***9 | Штифт цилиндрический | |
| 20 | Б***2 | Болт М6Х16 кл. 2-015, ГОСТ 7798-62 | |
| 21 | 1***3 | Крышка корпуса регулятора верхняя | |
| 22 | Ш***1 | Шайба пружинная 6Н 65Г, ГОСТ 6402-61 | |
| 23 | Б***2 | Болт IIIМ6Х16 кл. 2-015, ГОСТ 7798-62 | |
| 24 | 1***7 | Прокладка | |
| 25 | 1***1 | Винт призмы | |
| 26 | 4***1 | Призма валика обогатителя | |
| 27 | 1***2 | Пружина валика обогатителя | |
| 28 | 1***1 | Шайба сальника валика обогатителя | |
| 29 | 1***4 | Сальник валика обогатителя | |
| 30 | 1***5 | Прокладка | |
| 31 | 1***6 | Крышка регулятора задняя | |
| 32 | 1***А | Валик обогатителя в сборе | |
| 33 | 1***3 | Ось груза регулятора | |
| 35 | 1***1 | Болт регулировочный | |
| 36 | 1***1 | Прокладка регулировочная | |
| 37 | 1***1 | Прокладка регулировочная | |
| 38 | 1***2 | Прокладка регулировочная | |
| 39 | 1***3 | Крышка упора | |
| 40 | 1***2 | Втулка груза | |
| 41 | Б***2 | Болт IIIМ6Х14 кл. 2-015, ГОСТ 7798-62 | |
| 42 | 1***А | Груз регулятора | |
| 43 | 1***4 | Валик с рычагом | |
| 44 | Б***2 | Болт М6Х14 кл. 2-015, ГОСТ 7798-62 | |
| 45 | Г***2 | Гайка Мб кл. 2-055, ГОСТ 5915-62 | |
| 46 | В***2 | Винт М6Х12 кл. 2-015, ГОСТ 1490-62 | |
| 47 | Б***7 | Болт М6Х14 кл. 2-015, ГОСТ 7799-57 | |
| 48 | 1***3 | Шпилька-ограничитель выключения подачи | |
| 49 | 1***2 | Шайба упора | |
| 50 | 1***7 | Обойма сальника | |
| 51 | 1***8 | Кольцо сальника | |
| 52 | 0***1 | Корпус регулятора | |
| 53 | Б***2 | Болт М8Х25 кл. 2-015, ГОСТ 7796-62 | |
| 54 | Ш***1 | Шайба пружинная 8Н 65Г, ГОСТ 6402-61 | |
| 55 | 1***7 | Прокладка | |
| 56 | 1***А | Упор жесткий | |
| 57 | 1***2 | Штифт установочный | |
| 58 | 1***4 | Шайба замковая | |
| 59 | Ш***7 | Шарикоподшипник 200, ГОСТ 8338-57 | |
| 60 | 1***2 | Седло пружины регулятора | |
| 61 | 1***0 | Прокладка регулировочная | |
| 62 | 1***А | Прокладка регулировочная | |
| 63 | 1***2 | Муфта регулятора | |
| 64 | 1***2 | Втулка муфты | |
| 65 | 1***1 | Кронштейн вилки тяги регулятора | |
| 66 | 1***Б | Пружина кронштейна | |
| 67 | 1***2 | Ось кронштейна | |
| 68 | 1***2 | Втулка пружины | |
| 69 | Б***2 | Болт М6Х20 кл. 2-015, ГОСТ 7798-62 | |
| 70 | 1***9 | Кольцо стопорное | |
| 71 | 1***А | Штырь вилки | |
| 72 | Ш***4 | Шарикоподшипник 8202, ГОСТ 6874-54 | |
| 73 | Ш***4 | Шплинт 2Х12-005, ГОСТ 397-64 | |
| 74 | 1***А | Шайба оси груза |
