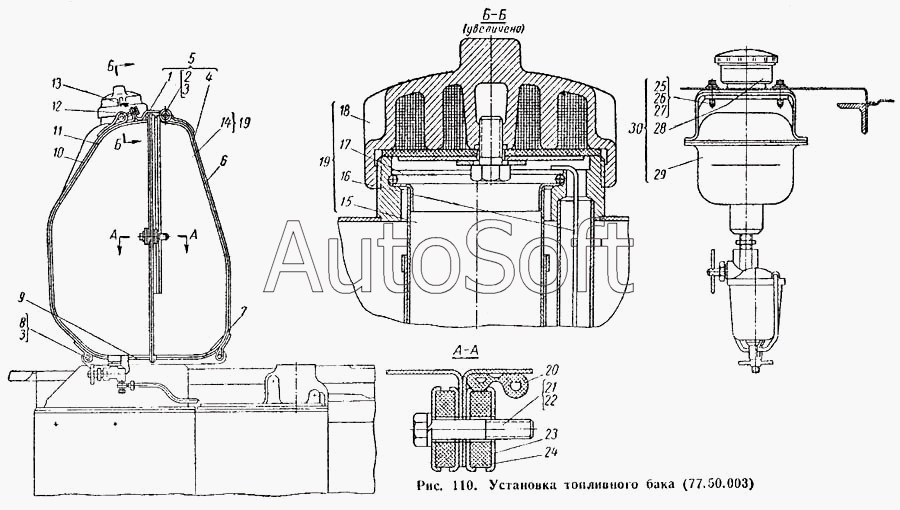

Каталог запасных частей к технике: ВгТЗ ДТ-75М (1996). Установка топливного бака (77.50.003)
1
2
3
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
19
20
21
22
23
24
25
26
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 54.50.498-1 | 5***1 | Крышка горловины бачка | |
| 77.50.003 | 7***3 | Установка топливного бака | |
| 77.50.022Р | 7***Р | Корпус топливного бака в сборе (для запасных частей) | |
| 1 | 7***4 | Кронштейн ленты в сборе | |
| 2 | 7***5 | Палец | |
| 3 | Ш***2 | Шплинт 4Х22, ГОСТ 397-66 | |
| 4 | 7***5 | Лента топливного бака передняя | |
| 5 | 7***3 | Лента топливного бака с кронштейном в сборе | |
| 6 | 5***9 | Прокладка бугеля | |
| 7 | 7***А | Прокладка под бак передняя | |
| 8 | 7***1 | Палец бугеля | |
| 9 | 7***А | Прокладка под бак задняя | |
| 10 | 7***5 | Лента топливного бака задняя в сборе | |
| 11 | 7***7 | Прокладка бугеля задняя | |
| 12 | 7***3 | Болт | |
| 13 | Ш***0 | Шайба 10, ГОСТ 11371-65 | |
| 14 | 7***2 | Корпус топливного бака в сборе | |
| 15 | 5***3 | Фильтр в сборе | |
| 16 | 7***1 | Линейка мерная топливного бака | |
| 17 | 5***1 | Кольцо пружинное горловины бака | |
| 18 | 5***2 | Крышка в сборе | |
| 19 | 7***2 | Топливный бак в сборе | |
| 20 | 7***1 | Уплотнение заднего листа капота | |
| 21 | Б***5 | Болт М10Х65, ГОСТ 7795-62 | |
| 22 | Ш***Н | Шайба пружинная 10Н, ГОСТ 6402-61 | |
| 23 | 5***1 | Шайба | |
| 24 | 5***8 | Резиновая прокладка | |
| 25 | Ш***8 | Шайба 8, ГОСТ 11371-65 | |
| 26 | Ш***Н | Шайба пружинная 8Н, ГОСТ 6402-61 | |
| 27 | Б***6 | Болт М8Х16, ГОСТ 7796-62 | |
| 28 | 5***5 | Пробка бачка в сборе | |
| 29 | 7***3 | Бачок в сборе | |
| 30 | 7***2 | Установка бензинового бачка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
