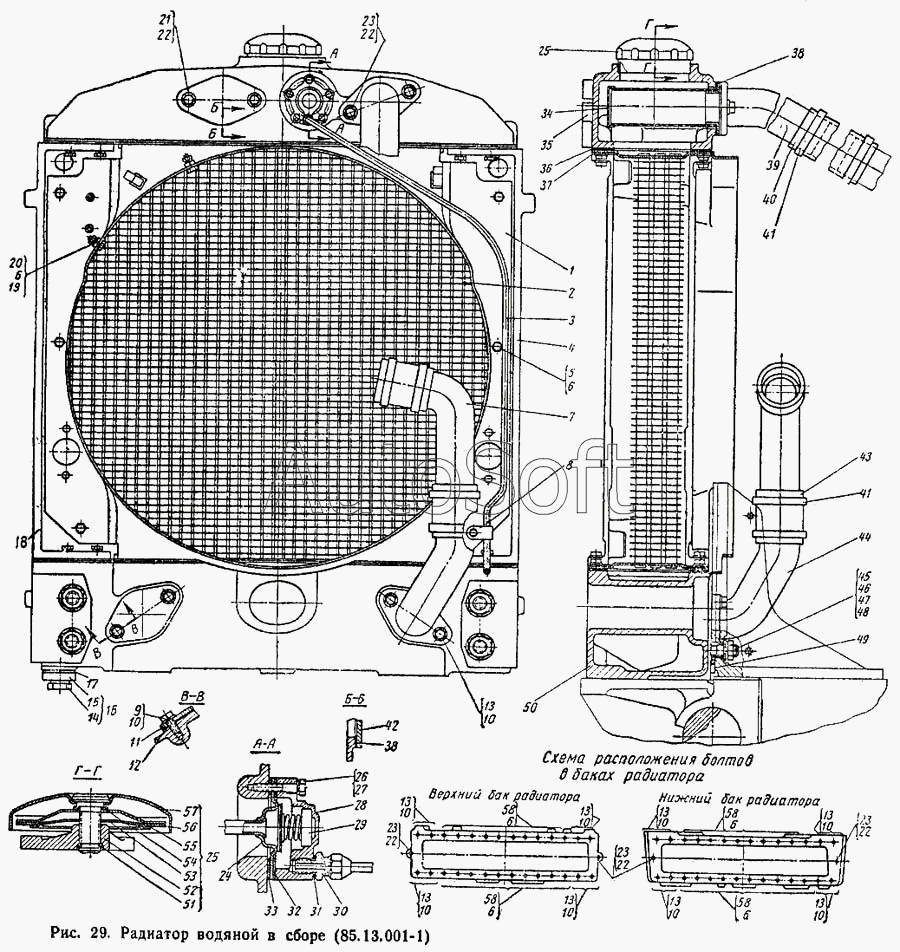

Каталог запасных частей к технике: ВгТЗ ДТ-75М (1996). Радиатор водяной в сборе (85.13.001-1)
37
44
43
42
41
41
40
40
39
38
38
45
36
35
35
34
33
32
31
30
46
47
48
49
50
50
51
52
53
54
55
56
57
57
58
58
58
58
14
1
2
3
4
5
6
6
6
6
6
6
7
8
8
9
10
10
10
10
10
10
10
10
10
10
11
12
13
13
13
13
13
13
13
13
13
15
16
17
18
19
20
21
22
22
22
22
22
23
23
23
23
24
25
25
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 77.13.101-2 | 7***2 | Бак радиатора верхний | |
| 85.13.001-1 | 8***1 | Радиатор водяной в сборе | |
| 1 | 8***1 | Кожух вентилятора в сборе | |
| 2 | 8***6 | Сердцевина радиатора | |
| 3 | 8***8 | Трубка пароотводящая в сборе | |
| 4 | 7***2 | Стойка радиатора правая | |
| 5 | Б***6 | Болт М8Х16, ГОСТ 7796-62 | |
| 6 | Ш***Т | Шайба пружинная 8Т, ГОСТ 6402-61 | |
| 7 | 8***1 | Труба промежуточная | |
| 8 | 7***2 | Скоба | |
| 8 | 7***2 | Скоба | |
| 9 | Б***5 | Болт М10Х25, ГОСТ 7796-62 | |
| 10 | Ш***Т | Шайба пружинная 10Т, ГОСТ 6402-61 | |
| 11 | 8***7 | Заглушка нижнего бака | |
| 12 | 7***6 | Прокладка | |
| 13 | Б***0 | Болт М10Х30, ГОСТ 7796-62 | |
| 14 | 7***2 | Пробка краника | |
| 15 | 7***2 | Корпус краника | |
| 16 | 7***5 | Краник в сборе | |
| 17 | 7***4 | Прокладка заглушки | |
| 18 | 7***2 | Стойка радиатора левая | |
| 19 | Ш***8 | Шайба 8, ГОСТ 11371-65 | |
| 20 | Г***8 | Гайка М8, ГОСТ 5915-62 | |
| 21 | Б***5 | Болт М12Х25, ГОСТ 7796-62 | |
| 22 | Ш***Т | Шайба пружинная 12Т, ГОСТ 6402-61 | |
| 23 | Б***5 | Болт М12Х35, ГОСТ 7796-62 | |
| 24 | 7***2 | Седло клапана с трубкой в сборе | |
| 25 | 7***9 | Крышка заливной горловины в сборе | |
| 26 | Б***5 | Болт М6Х35, ГОСТ 7798-62 | |
| 27 | Ш***Н | Шайба пружинная 6Н, ГОСТ 6402-61 | |
| 28 | 7***7 | Корпус клапана паровоздушного | |
| 29 | 7***0 | Клапан паровоздушный в сборе | |
| 30 | 7***1 | Штуцер | |
| 31 | 7***0 | Кольцо уплотняющее | |
| 32 | 7***9 | Прокладка | |
| 33 | 7***8 | Прокладка | |
| 34 | 7***1 | Сетка предохранительная в сборе | |
| 35 | 7***2 | Бак верхний радиатора в сборе | |
| 35 | 7***2 | Бак верхний радиатора в сборе | |
| 36 | 7***0 | Прокладка баков радиатора | |
| 37 | 7***5 | Планка скрепляющая | |
| 38 | А***4 | Прокладка верхнего патрубка радиатора | |
| 39 | 8***1 | Патрубок верхнего бака | |
| 40 | 8***5 | Шланг | |
| 40 | 8***5 | Шланг | |
| 41 | Х***3 | Хомутик стяжной винтовой, ХСВ-73 | |
| 42 | 8***6 | Заглушка верхнего бака | |
| 43 | 8***0 | Шланг | |
| 44 | 8***2 | Патрубок нижнего бака | |
| 45 | Ш***Х | Шпилька БМ18Х45 (28/24) 30Х, ГОСТ 11765-66 | |
| 46 | Г***8 | Гайка М18, ГОСТ 5915-62 | |
| 47 | Ш***Т | Шайба пружинная 18Т, ГОСТ 6402-61 | |
| 48 | Ш***8 | Шайба 18, ГОСТ 11371-65 | |
| 49 | 7***А | Прокладка | |
| 50 | 7***3 | Бак радиатора нижний | |
| 50 | 7***3 | Бак радиатора нижний | |
| 51 | 7***4 | Кольцо стопорное | |
| 52 | 7***8 | Маховичок | |
| 53 | 7***2 | Шайба коническая | |
| 54 | 7***1 | Шайба | |
| 55 | 7***3 | Шайба большая | |
| 56 | 7***5 | Прокладка | |
| 57 | 7***1 | Корпус крышки в сборе | |
| 57 | 7***1 | Корпус крышки в сборе | |
| 58 | Б***0 | Болт М8Х20, ГОСТ 7796-62 |
