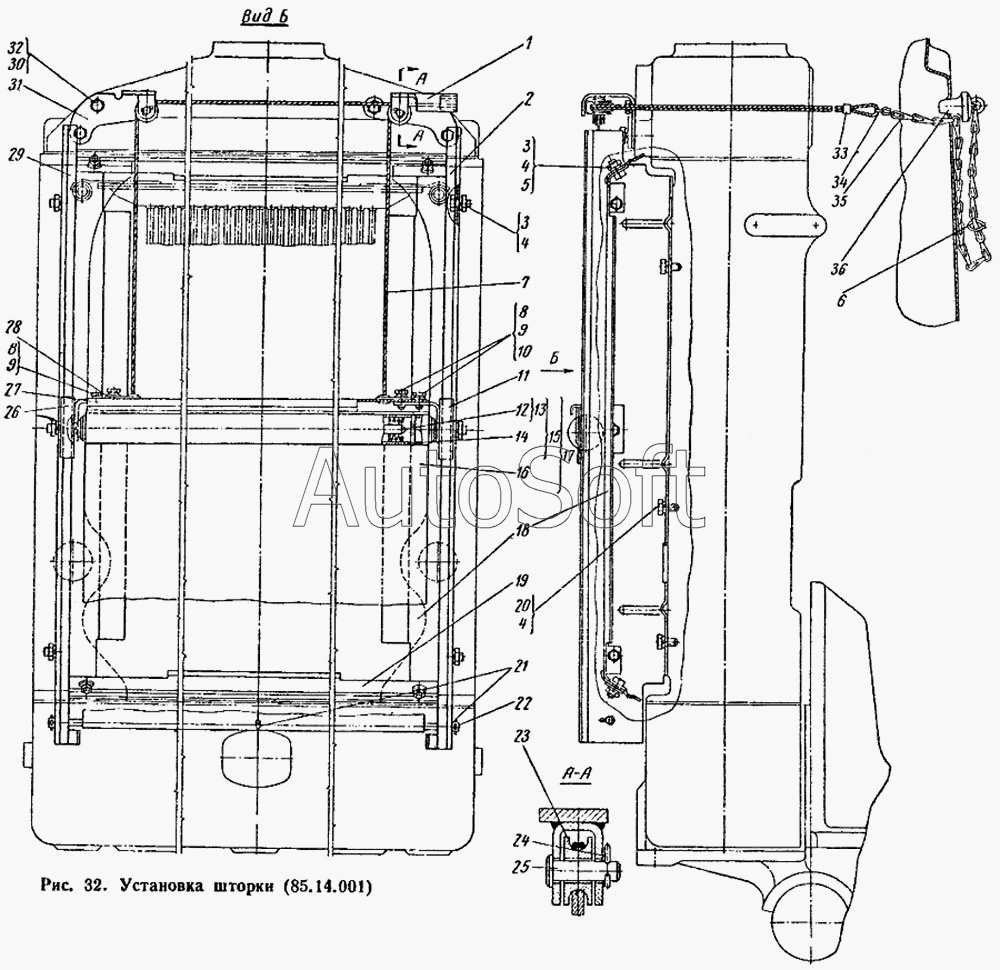

Каталог запасных частей к технике: ВгТЗ ДТ-75М (1996). Установка шторки (85.14.001)
15
35
32
31
30
29
25
24
23
21
20
19
18
17
16
14
13
12
11
10
9
9
8
8
7
5
4
4
4
3
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 85.14.001 | 8***1 | Установка шторки | |
| Заклепка 5Х38 | З***8 | Заклепка 5Х38, ГОСТ 10299-62 | |
| 1 | 8***9 | Кронштейн левый в сборе | |
| 2 | 8***3 | Стойка левая в сборе | |
| 3 | Г***8 | Гайка М8, ГОСТ 5915-62 | |
| 4 | Ш***Т | Шайба пружинная 8Т, ГОСТ 6402-61 | |
| 5 | Ш***8 | Шайба 8, ГОСТ 11371-65 | |
| 7 | 7***5 | Трос в сборе | |
| 8 | Б***4 | Болт М6Х14, ГОСТ 7798-52 | |
| 9 | Ш***Н | Шайба пружинная 6Н, ГОСТ 6402-61 | |
| 10 | Ш***6 | Шайба 6, ГОСТ 11371-65 | |
| 11 | 7***1 | Угольник левый в сборе | |
| 12 | 7***7 | Стержень в сборе | |
| 13 | 7***2 | Пружина в сборе | |
| 14 | 7***3 | Труба в сборе | |
| 15 | 7***1 | Барабан шторки | |
| 16 | 7***1 | Шторка | |
| 17 | 7***2 | Барабан со шторкой в сборе | |
| 18 | 8***0 | Щиток вертикальный в сборе | |
| 19 | 8***3 | Щиток горизонтальный | |
| 20 | Б***6 | Болт М8Х16, ГОСТ 7796-62 | |
| 21 | Ш***0 | Шплинт 2Х20, ГОСТ 397-54 | |
| 23 | 7***9 | Ролик | |
| 24 | Ш***2 | Шплинт 2Х12, ГОСТ 397-66 | |
| 25 | 7***1 | Угольник правый в сборе | |
| 25 | П***0 | Палец с головкой | |
| 29 | 8***4 | Стойка правая в сборе | |
| 30 | Ш***Н | Шайба пружинная 10Н, ГОСТ 6402-61 | |
| 31 | 8***8 | Кронштейн правый в сборе | |
| 32 | Б***0 | Болт М10Х20, ГОСТ 7796-62 | |
| 35 | 7***А | Цепь в сборе |
