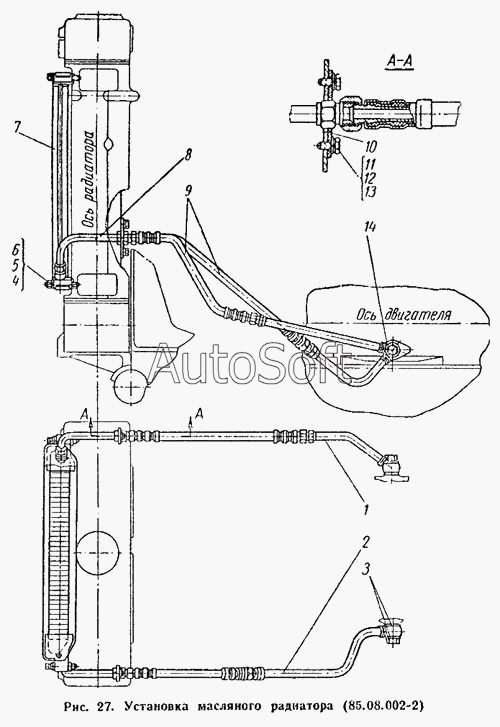

Каталог запасных частей к технике: ВгТЗ ДТ-75М (1996). Установка масляного ротора (85.08.002-2)

1
2
3
4
5
6
7
8
9
10
11
12
13
14
Позиция на иллюстрации | Заводской номер детали | Название детали | |
---|---|---|---|
85.08.002-2 | 8***2 | Установка масляного радиатора | |
1 | 8***1 | Трубка масляного радиатора подводящая в сборе | |
2 | 8***2 | Трубка масляного радиатора отводящая в сборе | |
3 | 5***7 | Кольцо уплотнительное | |
4 | Ш***0 | Шайба 10, ГОСТ 11371-65 | |
5 | Ш***Т | Шайба пружинная 10Т, ГОСТ 6402-61 | |
6 | Б***0 | Болт М10Х70, ГОСТ 7795-62 | |
7 | 8***0 | Радиатор масляный в сборе | |
8 | 7***4 | Трубка масляного радиатора в сборе | |
9 | 7***1 | Шланг передний | |
10 | 7***1 | Фланец | |
11 | Б***0 | Болт М8Х20, ГОСТ 7796-62 | |
12 | Ш***Н | Шайба пружинная 8Н, ГОСТ 6402-61 | |
13 | Ш***8 | Шайба 8, ГОСТ 11371-65 | |
14 | П***0 | Проволока 1,6Х200, ГОСТ 3282-46 |
