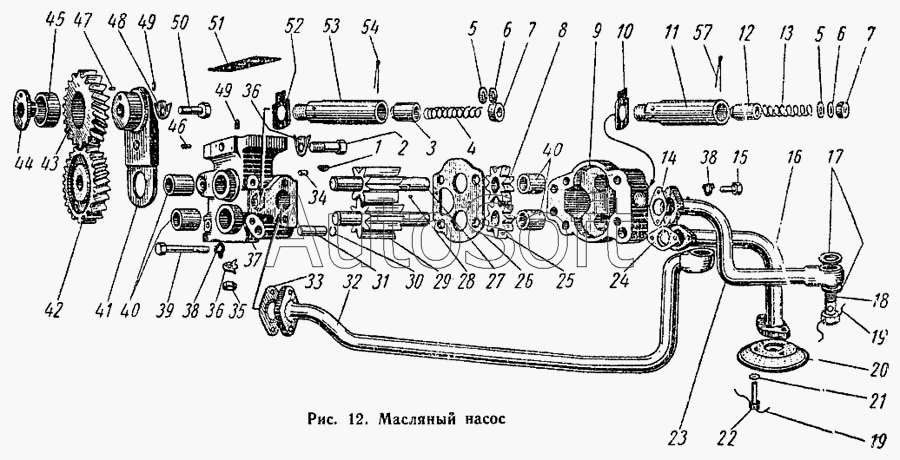

Каталог запасных частей к технике: ВгТЗ ДТ-75М (1996). Масляный насос
40
40
25
26
27
28
29
30
31
32
33
34
35
36
36
37
38
38
39
24
41
42
45
46
47
48
49
49
50
51
52
53
57
7
7
1
2
3
4
5
5
6
6
8
9
10
11
13
14
15
16
18
19
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 01-09с10Б | 0***Б | Шестерня привода насоса промежуточная в сборе | |
| 01-09с11А-1 | 0***1 | Ось промежуточной шестерня в сборе | |
| 01-09с19 | 0***9 | Секции маслонасоса в сборе | |
| 01-09с2Б | 0***Б | Насос масляный | |
| 01-09с3-1 | 0***1 | Секция нагнетающая в сборе | |
| 01-09с4Б | 0***Б | Корпус нагнетающей секции в сборе | |
| 01-09с5Б-1 | 0***1 | Корпус радиаторной секции в сборе | |
| 01-09с8Б | 0***Б | Клапан нагнетающей секций редукционный в сборе | |
| 01-09с9Б | 0***Б | Клапан предохранительный радиаторной секции в сборе | |
| 41-09с2 | 4***2 | Труба впускная с маслозаборником в сборе | |
| 1 | Ш***8 | Шпонка сегментная 3Х6,5 ГОСТ 8795-58 | |
| 2 | 0***А | Болт М10Х40 | |
| 3 | 0***А | Стакан предохранительного клапана | |
| 4 | 0***А | Пружина редукционного клапана | |
| 5 | 0***А | Шайба регулировочная | |
| 6 | 0***А | Шайба регулировочная | |
| 7 | 0***Б | Колпачок клапана | |
| 8 | 0***1 | Шестерня радиаторной секции ведущая | |
| 9 | 0***1 | Корпус радиаторной секции | |
| 10 | 0***6 | Шайба стопорная | |
| 11 | 0***1 | Корпус предохранительного клапана радиаторной секции | |
| 13 | 0***А | Пружина клапана | |
| 14 | 0***А | Прокладка | |
| 15 | Б***2 | Болт М8Х18 кл. 2-015, ГОСТ 7796-62 | |
| 16 | 4***5 | Трубка впускная в сборе | |
| 18 | 5***6 | Болт зажимной | |
| 19 | П***2 | Проволока контровая 0 1,2Х160, ГОСТ 3282-46 | |
| 20 | 0***А | Заборник маслонасоса в сборе | |
| 21 | Ш***6 | Шайба 8,5Х16Х1,5 Н495-66 | |
| 22 | Б***2 | Болт III М8Х30 кл. 2-015, ГОСТ 7796-62 | |
| 23 | 4***Б | Труба радиаторной секции в сборе | |
| 24 | 0***А | Прокладка впускной трубы | |
| 25 | 0***1 | Шестерня радиаторной секции ведомая | |
| 26 | 0***Б | Проставка масляного насоса | |
| 27 | 0***А | Шестерня ведущая нагнетающей секции в сборе | |
| 28 | Ш***0 | Шарик БУ4, ГОСТ 3722-60 | |
| 29 | 0***А | Шестерня ведомая нагнетающей секции в сборе | |
| 30 | 0***5 | Кольцо пружинное | |
| 31 | 0***4 | Штифт | |
| 32 | 4***3 | Трубка нагнетающей секции в сборе | |
| 33 | 0***А | Прокладка в сборе | |
| 34 | 0***1 | Втулка установочная | |
| 35 | Г***2 | Гайка М10 кл. 2-055, ГОСТ 2524-62 | |
| 36 | Ш***6 | Шайба стопорная I 10Х16 Н499-66 | |
| 37 | 0***Б | Корпус нагнетающей секции | |
| 38 | 0***1 | Шайба стопорная | |
| 39 | Б***2 | Болт М8Х70 кл. 2-015, ГОСТ 7795-62 | |
| 40 | 0***А | Втулка валика масляного насоса | |
| 41 | 0***1 | Ось промежуточной оси | |
| 42 | 0***А | Шестерня ведомая привода масляного насоса | |
| 45 | 0***А | Шестерня промежуточная | |
| 46 | 0***А | Фланец промежуточной шестерни упорный | |
| 47 | 0***А | Втулка промежуточной шестерни | |
| 48 | Ш***- | Штифт цилиндрический 5С3Х 16, ГОСТ 3128-60 | |
| 49 | Ш***- | Штифт цилиндрический 4С3Х 10, ГОСТ 3128-60 | |
| 50 | 0***6 | Шайба стопорная | |
| 51 | 0***А | Заглушка | |
| 52 | 0***3 | Болт М8Х35 | |
| 53 | 0***Б | Прокладка регулировочная | |
| 55 | 0***А | Шайба стопорная | |
| 56 | 0***1 | Корпус редукционного клапана нагнетающей секции | |
| 57 | Ш***6 | Шплинт 4Х36-005, ГОСТ 397-66 |
