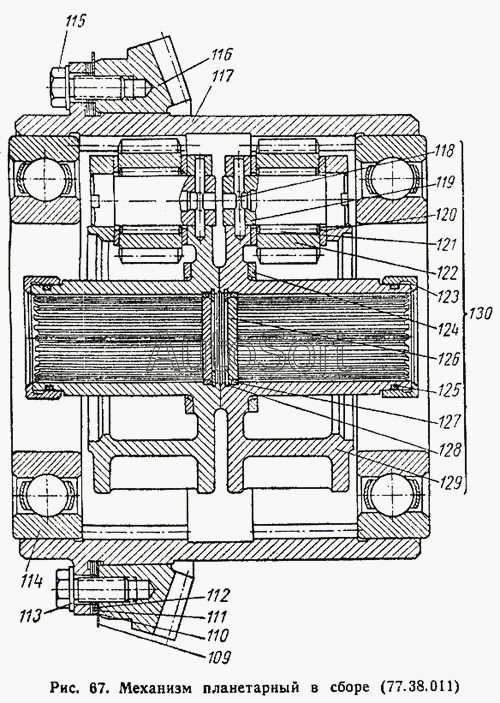

Каталог запасных частей к технике: ВгТЗ ДТ-75М (1996). Механизм планетарный в сборе (77.38.011)
117
130
129
127
126
124
123
121
118
116
115
114
113
109
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 77.39.001 | 7***1 | Передача конечная правая | |
| 7 | 7***2 | Вал ведущего колеса в сборе | |
| 15 | 7***4 | Корпус уплотнения в сборе | |
| 109 | 7***А | Шайба замковая | |
| 113 | 7***2 | Пластина замковая | |
| 114 | 2***6 | Шарикоподшипник радиальный однорядный | |
| 115 | Б***2 | Болт М14Х1,5Х32, ГОСТ 7796-62 | |
| 116 | 7***1 | Шестерня коническая большая | |
| 117 | 7***8 | Шестерня коронная | |
| 118 | 7***1 | Заклепка | |
| 121 | Р***5 | Ролик игольчатый диам. 4Х35, ГОСТ 6870-54 | |
| 123 | 7***1 | Кольцо | |
| 124 | 7***9 | Кольцо распорное | |
| 126 | 7***9 | Заглушка | |
| 127 | 7***3 | Кольцо уплотнительное | |
| 129 | 7***1 | Водило | |
| 130 | 7***7 | Водило с сателлитами в сборе |
