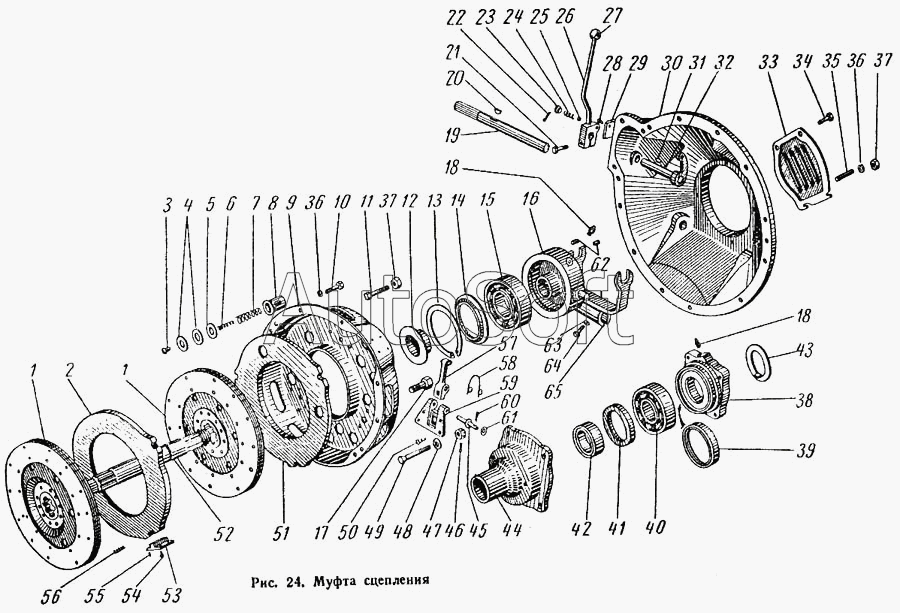

Каталог запасных частей к технике: ВгТЗ ДТ-75М (1996). Муфта сцепления
1
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
36
37
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
57
58
59
60
61
62
63
64
65
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 01М-2159 | 0***9 | - | |
| 01М-2160 | 0***0 | - | |
| 01М-2161 | 0***1 | - | |
| 01М-2162 | 0***2 | - | |
| 6Т2-21с8 | 6***8 | Подпятник пружины сцепления | |
| 6Т2-21с9 | 6***9 | Муфта выключения в сборе | |
| 1 | 0***6 | Диск ведомый с накладками | |
| 2 | 6***5 | Диск ведущий средний | |
| 3 | З***2 | Заклепка 4Х10, ГОСТ 10303-62 | |
| 4 | 6***8 | Прокладка подпятника пружины | |
| 5 | 6***9 | Шайба подпятника пружины | |
| 6 | 4***5 | Пружина внутренняя | |
| 7 | 4***4 | Пружина наружная | |
| 8 | 0***5 | Стакан пружины сцепления | |
| 9 | 6***4 | Корпус муфты сцепления (механический узел) | |
| 10 | Б***2 | Болт М10Х25 кл. 2-015, ГОСТ 7796-62 | |
| 11 | 6***8 | Болт регулировочный | |
| 12 | 6***1 | Упор нажимного подшипника | |
| 13 | К***9 | Кольцо ВЭ140, ГОСТ 9301-59 | |
| 14 | 6***4 | Шайба маслоотражательная | |
| 15 | Ш***2 | Шарикоподшипник 46118, ГОСТ 831-62 | |
| 16 | 6***9 | Корпус муфты выключения | |
| 17 | 0***8 | Болт балансировочный | |
| 18 | М***6 | Масленка I-АI, ГОСТ 1303-56 | |
| 19 | 4***2 | Валик вилки выключения | |
| 20 | Ш***8 | Шпонка сегментная 6Х13, ГОСТ 8795-58 | |
| 21 | Б***2 | Болт М10Х35 кл. 2-015, ГОСТ 7796-62 | |
| 22 | Ш***6 | Шплинт 3,2Х32, ГОСТ 397-66 | |
| 23 | 0***2 | Упор пружины грузов | |
| 24 | 6***4 | Пружина | |
| 25 | Ш***6 | Шарик ВV 8 мм Р, ГОСТ 3722-66 | |
| 26 | 4***3 | Рычаг включения шестерни | |
| 27 | 5***7 | Рукоятка рычага | |
| 28 | В***2 | Винт М6Х16 кл. 2-015, ГОСТ 1490-62 | |
| 29 | 4***3 | Планка фиксирующая | |
| 30 | 4***2 | Крышка муфты сцепления (механический узел) | |
| 31 | Ш***8 | Шпонка сегментная 5Х9, ГОСТ 8795-58 | |
| 32 | 6***1 | Рычаг с осью | |
| 33 | 4***7 | Крышка люка | |
| 34 | Б***2 | Болт М10Х18 кл. 2-015, ГОСТ 7796-62 | |
| 35 | Ш***6 | Шпилька М10Х45 Н478-66 | |
| 36 | Ш***1 | Шайба пружинная 10Н 65 Г, ГОСТ 6402-61 | |
| 37 | Г***2 | Гайка М10 кл. 2-055, ГОСТ 2524-62 | |
| 38 | 4***2 | Крышка сальника | |
| 39 | М***6 | Манжета II-75 Н536-66 | |
| 40 | Ш***7 | Шарикоподшипник 412, ГОСТ 8338-57 | |
| 41 | М***6 | Манжета I-I-80 Н536-66 | |
| 42 | 6***8 | Обойма | |
| 43 | С***7 | Шайба замковая | |
| 44 | 6***6 | Корпус наружного подшипника | |
| 45 | 6***9 | Палец отжимного рычага | |
| 46 | Ш***6 | Шплинт 3,2Х25, ГОСТ 397-66 | |
| 47 | 6***6 | Гайка | |
| 48 | 0***1 | Шайба к болту отжимного рычага | |
| 49 | 6***1 | Болт отжимного рычага | |
| 50 | З***2 | Заклепка 8Х18-005, ГОСТ 10300-62 | |
| 51 | 6***4 | Диск ведущий крайний | |
| 52 | 4***2 | Вал сцепления | |
| 53 | 6***9 | Накладка ведущая | |
| 54 | З***2 | Заклепка 6Х20-005, ГОСТ 110300-62 | |
| 55 | Ш***6 | Штифт цилиндрический 6С2АХ12 Н507-66 | |
| 56 | 6***7 | Пружина отжимная | |
| 57 | 0***2 | Рычаг отжимной | |
| 57 | 6***2 | Рычаг отжимной | |
| 58 | 6***0 | Пружина отжимного рычага | |
| 59 | 6***3 | Серьга отжимного рычага выключения | |
| 60 | Ш***6 | Шплинт 3,2Х60, ГОСТ 397-66 | |
| 61 | Ш***6 | Шайба 13Х24Х2 Н495-56 | |
| 62 | П***7 | Пробка КГ-1/8", ГОСТ 12721-67 | |
| 63 | Ш***1 | Шайба пружинная 12Н 65Г ГОСТ 6402-61 | |
| 64 | Б***2 | Болт М12Х40 кл. 2-015, ГОСТ 7796-62 | |
| 65 | 6***1 | Вилка выключения |
