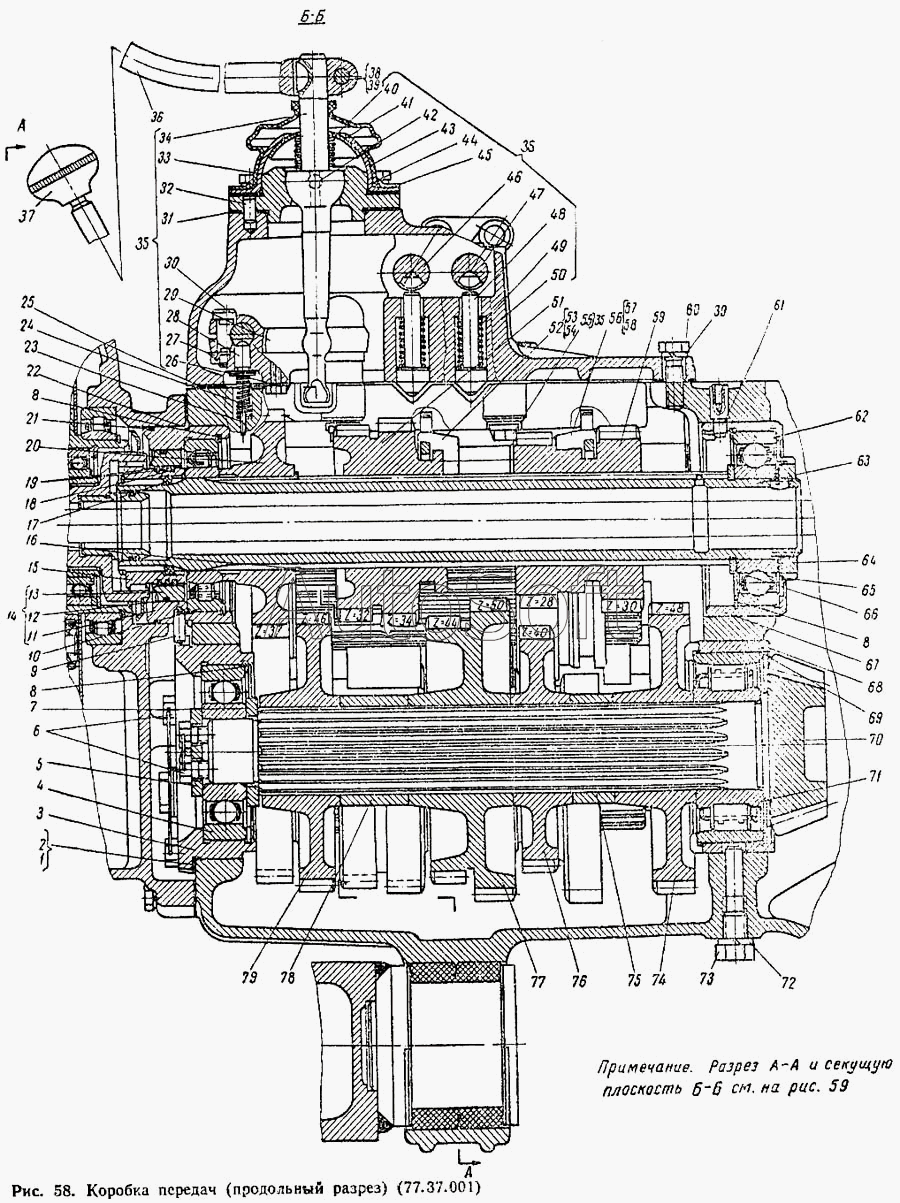

Каталог запасных частей к технике: ВгТЗ ДТ-75М (1996). Коробка передач (продольный разрез) (77.37.001)
68
42
43
44
45
46
48
49
50
53
60
62
63
65
41
69
71
72
77
21
1
4
5
6
8
8
8
9
10
11
14
15
16
17
20
22
23
25
26
28
30
32
35
35
36
38
39
39
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 77.37.001 | 7***1 | Коробка передач | |
| 1 | 7***1 | Прокладка регулировочная 0,15 мм | |
| 4 | 7***9 | Шарикоподшипник радиально-упорный однорядный | |
| 5 | 7***А | Шайба | |
| 6 | Б***5 | Болт III М12Х25, ГОСТ 7796-62 | |
| 8 | 7***А | Кольцо пружинное упорное | |
| 9 | 7***2 | Штифт | |
| 10 | 3***М | Роликоподшипник радиальный с воротки-ми цилиндрическими роликами | |
| 11 | 7***1 | Стакан подшипника | |
| 14 | 7***1 | Стакан с корпусом уплотнения в сборе | |
| 15 | 7***1 | Муфта зубчатая | |
| 16 | 7***А | Кольцо пружинное упорное | |
| 17 | 7***1 | Кольцо уплотнительное шлицевое | |
| 20 | 7***А | Шестерня постоянного зацепления ведущая | |
| 21 | 7***1 | Кольцо уплотнительное | |
| 22 | 7***А | Кольцо пружинное упорное | |
| 23 | Ш***8 | Шплинт разводной 3,2Х18, ГОСТ 397-66 | |
| 25 | 7***5 | Прокладка крышки коробки передач | |
| 26 | 7***6 | Пластина отгибная | |
| 28 | 7***1 | Фиксатор | |
| 30 | 7***0 | Болт стопорный | |
| 32 | 7***5 | Штифт | |
| 35 | 7***2 | Крышка коробки передач в сборе | |
| 36 | 7***4 | Рычаг переключения передач | |
| 38 | Б***5 | Болт М12Х35, ГОСТ 7796-62 | |
| 39 | Ш***Н | Шайба пружинная 12Н, ГОСТ 6402-61 | |
| 40 | 7***7 | Пружина рычага | |
| 41 | 7***8 | Шайба сферическая | |
| 42 | 7***6 | Штифт рычага | |
| 43 | 7***0 | Колпак | |
| 44 | 7***1 | Чехол | |
| 45 | 7***2 | Кольцо прижимное | |
| 46 | 7***0 | Валик блокировки передний | |
| 48 | 7***3 | Фиксатор | |
| 49 | 5***8 | Пружина стопора | |
| 50 | 7***1 | Крышка коробки передач | |
| 53 | 7***2 | Вилка III и IV передач | |
| 60 | Б***0 | Болт М12Х40, ГОСТ 7796-62 | |
| 62 | 3***1 | Шарикоподшипник радиальный однорядный | |
| 63 | 7***1 | Вал первичный | |
| 65 | 7***1 | Шайба стопорная | |
| 68 | 7***0 | Стакан подшипника | |
| 69 | 7***А | Кольцо пружинное упорное | |
| 71 | 2***М | Роликоподшипник радиальный с короткими цилиндрическими роликами | |
| 72 | Ш***Н | Шайба пружинная 16Н, ГОСТ 6402-61 | |
| 77 | 7***9 | Блок шестерен I и IV передач | |
| 80 | 7***1 | Ось вилок нижняя | |
| 82 | 7***1 | Ось рычага | |
| 83 | 7***А | Втулка | |
| 90 | 7***5 | Планка разделительная | |
| 93 | 7***4 | Планка боковая | |
| 109 | 7***4 | Планка запорная | |
| 127 | 7***8 | Поводок рычага | |
| 130 | 7***А | Вилка заднего хода | |
| 137 | 7***7 | Вилка V и VI передач |
