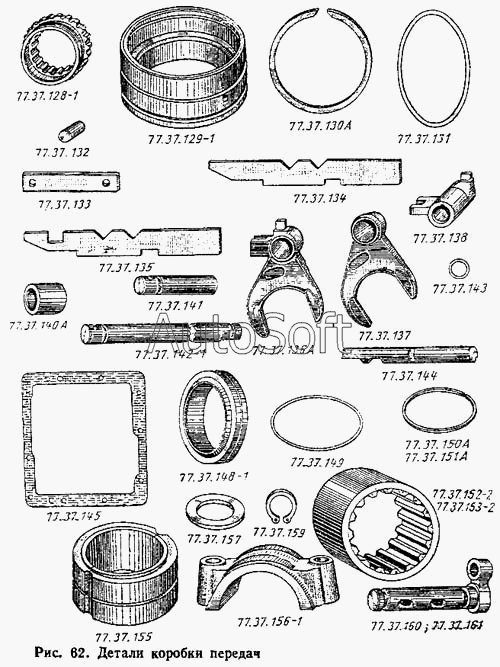

Каталог запасных частей к технике: ВгТЗ ДТ-75М (1996). Детали коробки передач
77.37.143
9
12
13
15
18
19
25
46
47
75
78
89
94
113
114
119
120
77.37.140А
77.37.135
77.37.138
77.37.134
77.37.131
77.37.130А
77.37.129-1
77.37.137
77.37.136А
77.37.142-1
77.37.141
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 77.37.129-1 | 7***1 | Стакан подшипника | |
| 77.37.130А | 7***А | Кольцо пружинное упорное | |
| 77.37.131 | 7***1 | Кольцо уплотнительное | |
| 77.37.134 | 7***4 | Планка боковая | |
| 77.37.135 | 7***5 | Планка разделительная | |
| 77.37.136А | 7***А | Вилка заднего хода | |
| 77.37.137 | 7***7 | Вилка V и VI передач | |
| 77.37.138 | 7***8 | Поводок рычага | |
| 77.37.140А | 7***А | Втулка | |
| 77.37.141 | 7***1 | Ось рычага | |
| 77.37.142-1 | 7***1 | Ось вилок нижняя | |
| 77.37.143 | 7***3 | Кольцо уплотнительное | |
| 9 | 7***2 | Штифт | |
| 12 | 7***9 | Кольцо уплотнительное | |
| 13 | 7***1 | Корпус уплотнения | |
| 15 | 7***1 | Муфта зубчатая | |
| 18 | 7***А | Кольцо правое | |
| 19 | 7***А | Кольцо левое | |
| 24 | 7***6 | Пружина фиксатора | |
| 25 | 7***5 | Прокладка крышки коробки передач | |
| 27 | 7***7 | Пластина отгибная | |
| 46 | 7***0 | Валик блокировки передний | |
| 47 | 7***1 | Валик блокировки задний | |
| 51 | 7***5 | Блок шестерен III и IV передач | |
| 54 | 7***3 | Втулка вилки | |
| 55 | 7***5 | Болт чистый | |
| 57 | 7***4 | Вилка I и II передач | |
| 58 | 7***8 | Втулка вилки | |
| 59 | 7***6 | Блок шестерен I и II передач | |
| 61 | 7***3 | Штифт установочный | |
| 64 | 7***1 | Гайка круглая | |
| 66 | 7***7 | Кольцо упорное | |
| 67 | 7***2 | Стакан подшипника | |
| 73 | 7***2 | Винт установочный | |
| 74 | 7***7 | Шестерня II передачи | |
| 75 | 7***2 | Втулка распорная короткая | |
| 76 | 7***8 | Шестерня VII передачи | |
| 78 | 7***2 | Втулка распорная | |
| 79 | 7***0 | Шестерня III передачи | |
| 89 | 7***3 | Планка опорная | |
| 92 | 7***8 | Планка переключения вилок VII передачи и заднего хода | |
| 94 | 7***4 | Валик переключения | |
| 98 | 7***5 | Палец валика блокировки переднего | |
| 99 | 7***6 | Палец валика блокировки заднего | |
| 102 | 7***7 | Планка переключения вилки III и IV передач | |
| 104 | 7***3 | Винт стопорный | |
| 106 | 7***2 | Пластина отгибная | |
| 110 | 7***А | Ось вилок | |
| 113 | 7***5 | Кольцо резиновое | |
| 114 | 7***1 | Крышка бугеля | |
| 119 | 7***9 | Кольцо пружинное упорное | |
| 120 | 7***7 | Шайба упорная | |
| 122 | 7***А | Шестерня постоянного зацепления ведомая | |
| 126 | 7***А | Шестерня постоянного зацепления на валу заднего хода | |
| 128 | 7***4 | Шестерня заднего хода | |
| 129 | 7***0 | Втулка вилки | |
| 133 | 7***3 | Вал заднего хода | |
| 136 | 7***1 | Поводок вилки | |
| 139 | 7***8 | Шестерня VII передачи | |
| 146 | 7***7 | Блок шестерен V и VI передач | |
| 148 | 7***7 | Пластина замковая |
