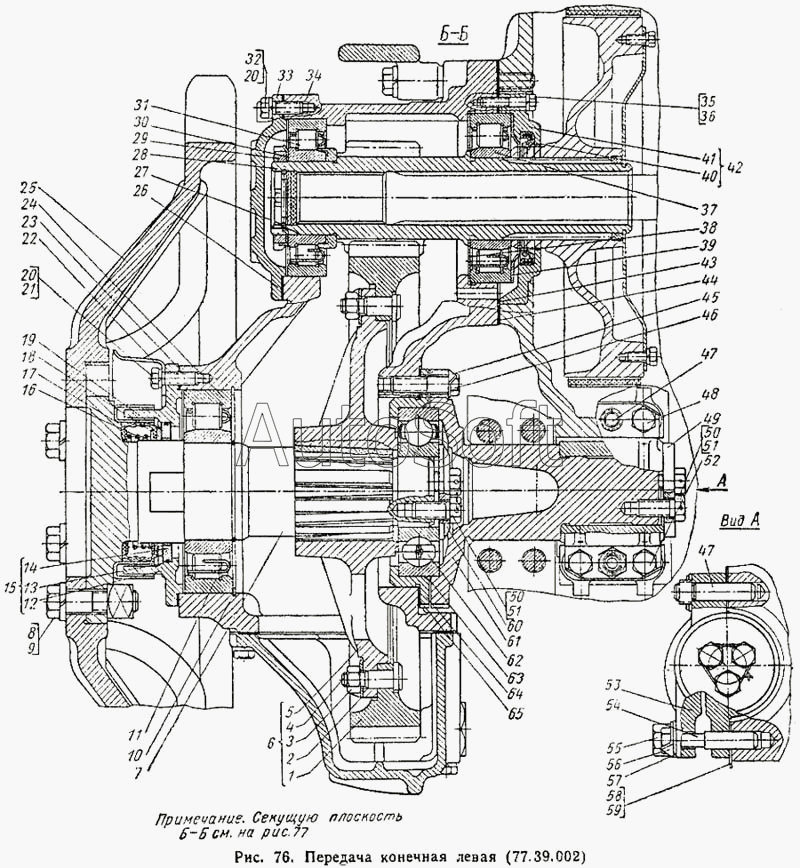

Каталог запасных частей к технике: ВгТЗ ДТ-75М (1996). Передача конечная левая (77.39.002)
51
51
36
37
40
42
45
46
48
50
50
35
52
54
55
59
61
62
64
34
33
32
31
29
24
21
20
20
16
14
13
9
8
6
3
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 77.39.002 | 7***2 | Передача конечная левая | |
| 3 | Г***5 | Гайка М16Х1,5, ГОСТ 5927-62 | |
| 6 | 7***1 | Шестерня ведомая со ступицей в сборе | |
| 8 | Ш***Т | Шайба пружинная 20Т, ГОСТ 6402-61 | |
| 9 | Б***0 | Болт М20Х70, ГОСТ 7795-62 | |
| 13 | 5***2 | Кольцо | |
| 14 | 5***8 | Кольцо уплотнения | |
| 16 | 5***6 | Пружина уплотнения в сборе | |
| 20 | Ш***Н | Шайба пружинная 12Н, ГОСТ 6402-61 | |
| 21 | Б***5 | Болт М12Х35, ГОСТ 7796-62 | |
| 24 | 3***М | Роликоподшипник радиальный с короткими роликами (90Х190Х43) | |
| 29 | 7***8 | Гайка круглая | |
| 31 | 6***1 | Роликоподшипник радиальный с короткими роликами и упорной шайбой (70Х150Х35/45) | |
| 32 | Б***0 | Болт М12Х30, ГОСТ 7796-62 | |
| 33 | 7***А | Крышка | |
| 34 | 7***А | Корпус конечной передачи левый | |
| 35 | Б***5 | Болт М10Х45, ГОСТ 7795-62 | |
| 36 | Ш***Н | Шайба пружинная 10Н, ГОСТ 6402-61 | |
| 37 | 3***М | Роликоподшипник радиальный с короткими роликами (75Х160Х37) | |
| 40 | М***2 | Манжета 95Х120Х12 резиновая армированная с пружиной для уплотнения валов | |
| 42 | 7***3 | Корпус сальника в сборе | |
| 45 | 7***0 | Пластина замковая | |
| 46 | Б***5 | Болт М14Х55, ГОСТ 7795-62 | |
| 48 | Б***0 | Болт М16Х60, ГОСТ 7795-62 | |
| 50 | Б***5 | Болт IIIМ16Х35, ГОСТ 7796-62 | |
| 51 | П***0 | Проволока 0 1,2Х160, ГОСТ 3282-46 | |
| 52 | Б***5 | Болт М16Х75, ГОСТ 7795-62 | |
| 54 | 7***3 | Штифт длинный | |
| 55 | Г***5 | Гайка М20Х1,5, ГОСТ 2524-62 | |
| 59 | 7***2 | Прокладка регулировочная | |
| 61 | 7***7 | Опора | |
| 62 | 4***3 | Шарикоподшипник радиальный однорядный (65Х160Х37) | |
| 64 | 7***6 | Стакан подшипника |
