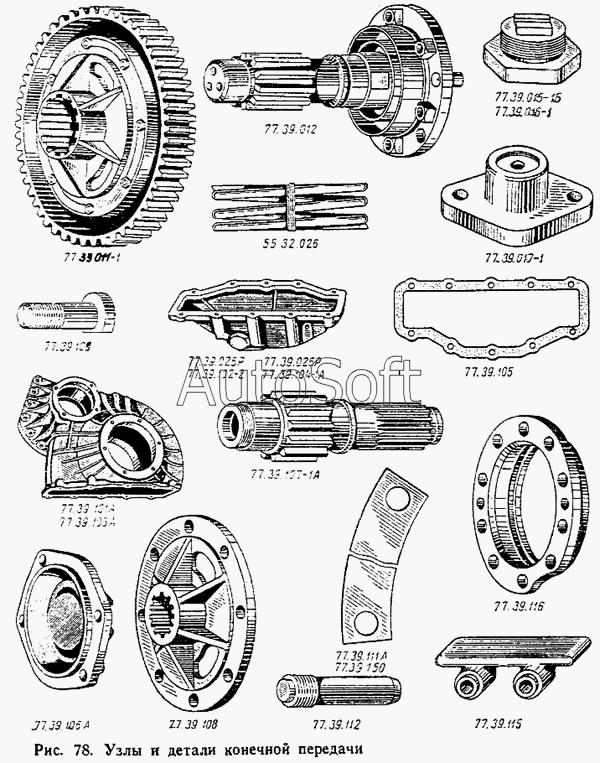

Каталог запасных частей к технике: ВгТЗ ДТ-75М (1996). Узлы и детали конечной передачи
77.39.101А
77.39.026Р
77.39.102-2
77.39.025Р
77.39.016-1
2
4
5
6
16
28
33
34
45
47
64
66
67
71
74
80
77.39.012
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 77.39.012 | 7***2 | Вал ведущего колеса в сборе | |
| 77.39.016-1 | 7***1 | Пробка с магнитом в сборе (с левой резьбой) | |
| 77.39.025Р | 7***Р | Крышка конечной передачи правая в сборе (для запасных частей) | |
| 77.39.026Р | 7***Р | Крышка конечной передачи левая в сборе (для запасных частей) | |
| 77.39.101А | 7***А | Корпус конечной передачи правый | |
| 77.39.102-2 | 7***2 | Крышка конечной передачи правая | |
| 1 | 7***1 | Шестерня ведомая | |
| 2 | 7***А | Шайба замковая | |
| 4 | 7***9 | Болт призонный | |
| 5 | 7***8 | Ступица ведомой шестерни | |
| 6 | 7***1 | Шестерня ведомая со ступицей в сборе | |
| 10 | 7***0 | Кольцо стопорное | |
| 11 | 7***9 | Кольцо стопорное | |
| 12 | 7***4 | Корпус уплотнения | |
| 16 | 5***6 | Пружина уплотнения в сборе | |
| 17 | 5***1 | Чехол уплотнения | |
| 18 | 5***3 | Шайба нажимная | |
| 19 | 7***2 | Кольцо уплотнения | |
| 22 | 7***1 | Козырек защитный | |
| 23 | 7***5 | Прокладка корпуса уплотнения | |
| 25 | 7***А | Колесо ведущее | |
| 26 | 7***4 | Прокладка крышки | |
| 27 | А***1 | Кольцо пружинное | |
| 28 | 7***А | Шестерня ведущая | |
| 30 | 7***5 | Шайба замочная | |
| 33 | 7***А | Крышка | |
| 34 | 7***А | Корпус конечной передачи левый | |
| 38 | 7***8 | Шайба | |
| 39 | 7***1 | Шайба | |
| 41 | 7***1 | Корпус сальника | |
| 43 | 7***3 | Прокладка корпуса сальника | |
| 44 | 7***2 | Прокладка корпуса конечной передачи | |
| 45 | 7***0 | Пластина замковая | |
| 47 | 7***2 | Штифт | |
| 49 | 7***8 | Шайба специальная бугеля | |
| 53 | 7***9 | Бугель | |
| 56 | 7***0 | Пластина замковая (1,4 мм) | |
| 57 | 7***9 | Шайба черная | |
| 58 | 7***1 | Прокладка регулировочная | |
| 60 | 7***3 | Шайба специальная | |
| 63 | 7***5 | Кольцо уплотнительное | |
| 64 | 7***6 | Стакан подшипника | |
| 65 | 7***8 | Прокладка стакана подшипника | |
| 66 | 7***А | Крышка конечной передачи левая | |
| 67 | 7***5 | Прокладка крышки конечной передачи | |
| 71 | 7***5 | Накладка предохранительная | |
| 74 | 7***1 | Крышка с сапуном в сборе | |
| 80 | 7***Б | Пробка с магнитом в сборе |
