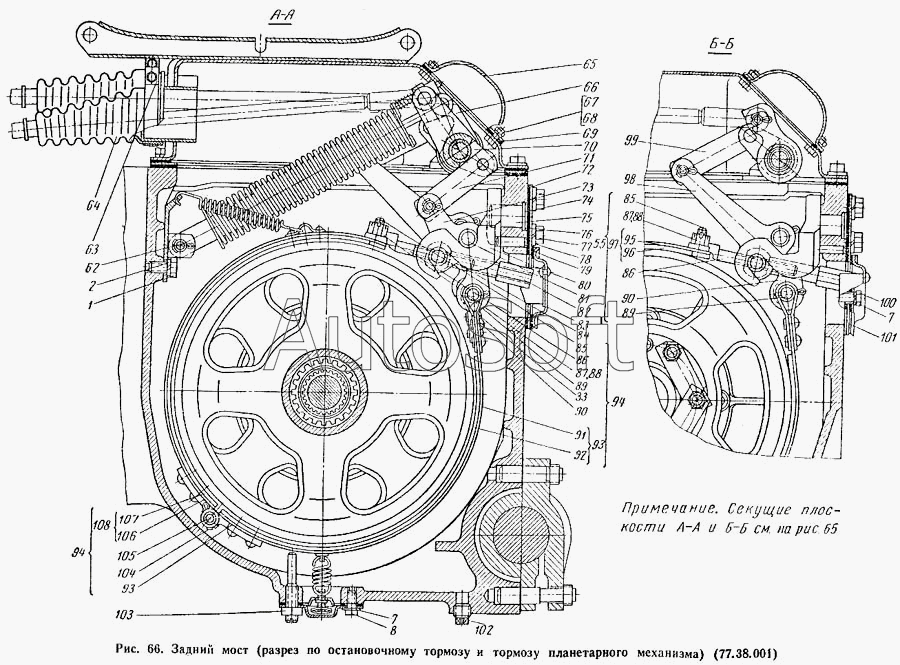

Каталог запасных частей к технике: ВгТЗ ДТ-75М (1996). Задний мост (разрез по остановочному тормозу и тормозу планетарного механизма) (77.38.001)
1
2
7
7
8
33
55
62
63
64
65
66
67
68
69
70
71
74
75
76
77
78
79
80
83
84
85
85
87
87
88
88
91
93
93
94
94
95
96
97
100
101
102
103
104
105
106
107
108
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 54.38.602 | 5***2 | Магнит | |
| 77.38.001 | 7***1 | Мост задний | |
| Болт М12Х30 | Б***0 | Болт М12Х30, ГОСТ 7796-62 | |
| Болт М12Х35 | Б***5 | Болт М12Х35, ГОСТ 7796-62 | |
| Винт М12Х12 | В***2 | Винт М12Х12, ГОСТ 1477-58 | |
| ГК-М12 | Г***2 | Гайка квадратная (нестандартная) | |
| Заклепка 4Х10 | З***0 | Заклепка 4Х10, ГОСТ 10299-62 | |
| Заклепка 6Х14 | З***4 | Заклепка 6Х14, ГОСТ 10299-62 | |
| Шпилька БМ10Х28(16/20) | Ш***) | Шпилька БМ10Х28 (16/20), ГОСТ 11765-66 | |
| Шплинт 2Х12 | Ш***2 | Шплинт 2Х12, ГОСТ 397-66 | |
| 1 | Б***5 | Болт М12Х25, ГОСТ 7796-62 | |
| 2 | Ш***Н | Шайба пружинная 12Н, ГОСТ 6402-61 | |
| 7 | Ш***Н | Шайба пружинная 10Н, ГОСТ 6402-61 | |
| 8 | Б***0 | Болт М10Х20, ГОСТ 7796-62 | |
| 26 | Ш***2 | Шплинт 4Х22, ГОСТ 397-66 | |
| 33 | Ш***6 | Шплинт 4Х36, ГОСТ 397-66 | |
| 55 | 7***А | Лента планетарного тормоза в сборе | |
| 62 | 7***1 | Ось кронштейна пружины | |
| 63 | Х***2 | Хомут стяжной винтовой (нестандартный) | |
| 64 | 7***8 | Чехол | |
| 65 | 7***6 | Крышка наклонного люка | |
| 66 | 7***4 | Рычаг планетарного тормоза левый | |
| 67 | Г***8 | Гайка М8, ГОСТ 5915-62 | |
| 68 | Ш***Н | Шайба пружинная 8Н, ГОСТ 6402-61 | |
| 69 | 7***3 | Прокладка крышки наклонного люка | |
| 70 | 7***2 | Рычаг остановочного тормоза левый | |
| 71 | 7***9 | Серьга остановочного тормоза | |
| 74 | 5***6 | Кольцо пружинное | |
| 75 | 7***9 | Палец | |
| 76 | 7***1 | Прокладка накладки | |
| 77 | Б***5 | Болт М14Х55, ГОСТ 7795-62 | |
| 78 | Ш***Т | Шайба пружинная 14Т, ГОСТ 6402-61 | |
| 79 | 7***6 | Штифт кронштейна тормоза | |
| 80 | 7***4 | Кронштейн ленты остановочного тормоза | |
| 83 | 7***1 | Крышка люка регулировки тормоза в сборе | |
| 84 | 7***1 | Палец тормозной ленты | |
| 85 | 7***1 | Болт | |
| 87 | Г***5 | Гайка М10Х1,25-050, ГОСТ 5918-62 | |
| 88 | Ш***8 | Шплинт разводной 3,2Х18, ГОСТ 397-66 | |
| 91 | 7***0 | Лента остановочного тормоза нижняя ветвь | |
| 93 | 7***2 | Нижняя ветвь ленты остановочного тормоза в сборе | |
| 94 | 7***А | Лента остановочного тормоза в сборе | |
| 95 | 7***1 | Лента тормозная верхняя ветвь | |
| 96 | 7***1 | Накладка тормозной ленты верхняя | |
| 97 | 7***1 | Верхняя ветвь ленты в сборе | |
| 100 | Б***5 | Болт М10Х25, ГОСТ 7796-62 | |
| 101 | 7***1 | Прокладка крышки регулировочного люка | |
| 102 | П***" | Пробка резьбовая РКII-3/8", ГОСТ 3112-54 | |
| 103 | Г***2 | Гайка М12, ГОСТ 5915-62 | |
| 104 | Ш***5 | Шплинт 3,2Х25, ГОСТ 397-66 | |
| 105 | 7***0 | Палец тормозной ленты | |
| 106 | 7***9 | Лента остановочного тормоза верхняя | |
| 107 | 7***7 | Накладка ленты остановочного тормоза верхняя | |
| 108 | 7***1 | Верхняя ветвь ленты остановочного тормоза в сборе |
