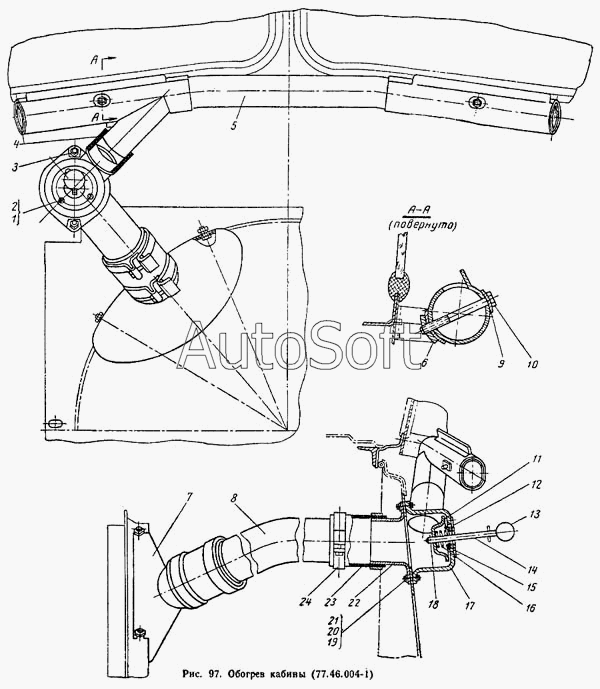

Каталог запасных частей к технике: ВгТЗ ДТ-75М (1996). Обогрев кабины (77.46.004-1)
12
24
23
22
21
20
19
18
17
17
16
15
14
13
11
10
9
8
7
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 77.46.004-1 | 7***1 | Обогрев кабины | |
| 85.47.001-2 | 8***2 | Установка обшивки | |
| 1 | Ш***Н | Шайба пружинная 4Н, ГОСТ 6402-61 | |
| 2 | В***8 | Винт М4Х8 с полукруглой головкой, ГОСТ 1489-62 | |
| 3 | 7***1 | Шайба специальная | |
| 4 | 7***4 | Шланг | |
| 5 | 7***1 | Труба распределительная в сборе | |
| 6 | 7***5 | Гайка специальная | |
| 7 | 7***1 | Заборник воздуха в сборе | |
| 8 | 8***1 | Труба | |
| 9 | 7***6 | Шайба | |
| 10 | Б***0 | Болт М8Х60, ГОСТ 7795-62 | |
| 11 | 7***1 | Тарелка клапана | |
| 12 | 7***1 | Крышка воздухоприемника в сборе | |
| 13 | 5***7 | Рукоятка рычага | |
| 14 | 7***3 | Рукоятка в сборе | |
| 15 | 7***3 | Шайба пружины | |
| 16 | 7***7 | Пружина | |
| 17 | 7***1 | Корпус воздухоприемника | |
| 17 | 8***2 | Боковина верхнего щита левая в сборе | |
| 18 | Ш***0 | Шплинт 2,5Х20, ГОСТ 397-64 | |
| 19 | Ш***Н | Шайба пружинная 8Н, ГОСТ 6402-61 | |
| 20 | Г***8 | Гайка М8, ГОСТ 5915-62 | |
| 21 | Б***0 | Болт М8Х20, ГОСТ 7796-62 | |
| 22 | 7***2 | Горловина | |
| 23 | 7***6 | Шланг | |
| 24 | Х***3 | Хомутик стяжной винтовой, ХСВ-73 |
