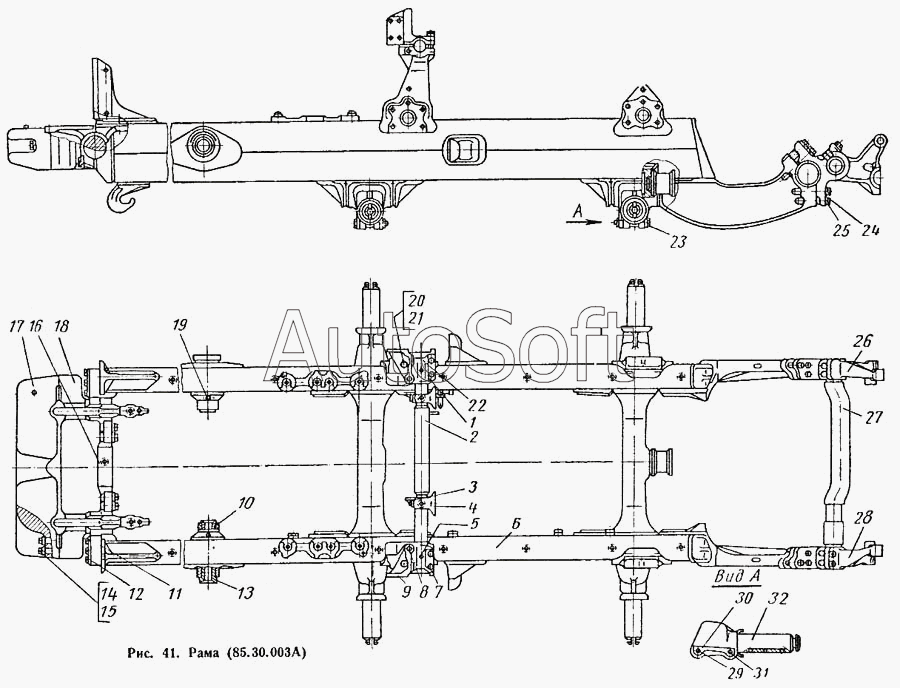

Каталог запасных частей к технике: ВгТЗ ДТ-75М (1996). Рама (85.30.003А)
28
19
20
21
22
23
23
24
25
25
26
27
19
28
29
30
31
32
9
1
2
3
4
5
6
7
8
10
10
11
12
13
14
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 85.30.003А | 8***А | Рама | |
| 85.31.002-1 | 8***1 | Каретка подвески передняя левая и задняя правая | |
| Штифтцилиндрический 16Пр22аХ32, ТО | Ш***О | Штифт цилиндрический 16Пр22аХ32, термообработанный, ГОСТ 3128-60 | |
| Штифтцилиндрический 16Пр22аХ45 | Ш***5 | Штифт цилиндрический 16Пр22аХ45, термообработанный, ГОСТ 3128-60 | |
| 1 | 7***8 | Пластина верхнего кронштейна | |
| 2 | 7***1 | Ось верхняя | |
| 3 | 7***0 | Ушко пружины | |
| 4 | 7***1 | Опора управления | |
| 5 | Ш***О | Штифт цилиндрический 20Пр22аХ40, термообработанный, ГОСТ 3128-60 | |
| 6 | 8***1 | Рама сварная | |
| 7 | Б***5 | Болт М16Х1,5Х65, ГОСТ 7795-62 | |
| 8 | Б***0 | Болт М16Х1,5Х60, ГОСТ 7795-62 | |
| 9 | 7***1 | Головка верхняя левая | |
| 10 | 7***А | Втулка малая | |
| 10 | 8***1 | Балансир внешний в сборе | |
| 11 | 7***6 | Бугель передний | |
| 12 | Б***0 | Болт М20Х1,5Х80, ГОСТ 7795-62 | |
| 13 | 7***6 | Втулка большая | |
| 14 | Б***5 | Болт М20Х1,5Х95-100, ГОСТ 7795-62 | |
| 15 | Ш***Н | Шайба пружинная 20Н, ГОСТ 6402-61 | |
| 16 | 8***1 | Ось передняя в сборе | |
| 17 | 8***9 | Бампер в сборе | |
| 18 | 7***2 | Груз | |
| 19 | 5***В | Каток опорный с защитным колпаком | |
| 19 | М***" | Прессмасленка прямая, ГОСТ 1303-56 | |
| 20 | Б***0 | Болт М16Х1,5Х40, ГОСТ 7796-62 | |
| 21 | Ш***Н | Шайба пружинная 16Н, ГОСТ 6402-61 | |
| 22 | 7***1 | Головка верхняя правая | |
| 23 | 5***1 | Корпус уплотнения в сборе | |
| 23 | Г***5 | Гайка М20Х1,5, ГОСТ 2524-62 | |
| 24 | Б***5 | Болт М20Х1,5Х65-100, ГОСТ 7795-62 | |
| 25 | 5***3 | Пружина уплотнения в сборе | |
| 25 | 7***9 | Пластина стопорная заднего кронштейна | |
| 26 | 7***1 | Кронштейн соединительный правый | |
| 27 | 7***2 | Ось задняя | |
| 28 | 5***5 | Чехол уплотнения в сборе | |
| 28 | 7***2 | Кронштейн соединительный левый | |
| 29 | 5***4 | Болт | |
| 30 | 7***4 | Пластина стопорная | |
| 31 | 5***8 | Болт | |
| 32 | 7***8 | Цапфа в сборе | |
| 39 | 8***3 | Клин распорный в сборе | |
| 41 | 8***2 | Клин в сборе | |
| 48 | 7***2 | Корпус уплотнения в сборе | |
| 50 | 7***4 | Болт распорный в сборе | |
| 53 | 8***1 | Болт в сборе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
