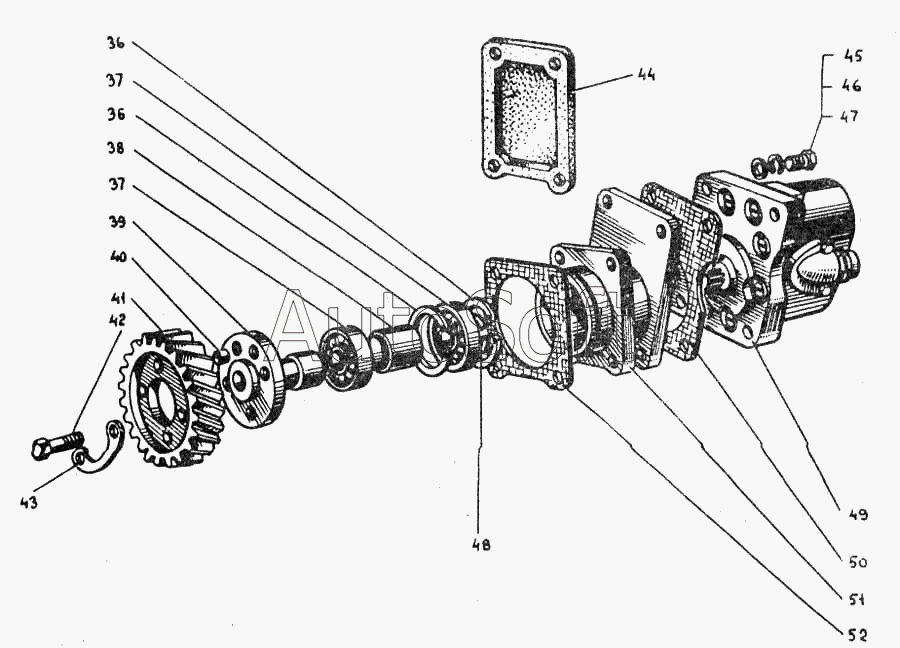

Каталог запасных частей к технике: ВгТЗ ДТ-75МВ (2002). Привод гидравлического насоса
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 01-26С1 | 0***1 | Насосы НШ46У-Л ТУ 23.1.282-78, НШ10Е-Л-2ТУ 23.1.79-77 с приводами | |
| 6Т2-26С3 | 6***3 | Корпус привода в сборе для насоса НШ46У-Л | |
| 6Т3-26С4 | 6***4 | Привод насоса НШ10Е-Л-2 в сборе | |
| 1 | 1***9 | Заглушка | |
| 2 | К***1 | Пружина | |
| 3 | Б***Р | Шарик ГОСТ 3722-60 | |
| 4 | 0***4 | Рычаг включения | |
| 4 | 6***2 | Привод насоса НШ46У-Л в сборе | |
| 5 | С***1 | Кольцо уплотнительное | |
| 6 | 6***4 | Прокладка | |
| 7 | 0***8 | Шайба стопорная | |
| 8 | М***5 | Гайка ГОСТ 2526-70 | |
| 9 | М***5 | Болт ГОСТ 7795-70 | |
| 10 | 0***6 | Винт установочный | |
| 11 | 8***7 | Шайба ГОСТ 11371-78 | |
| 12 | 0***1 | Корпус привода гидронасоса | |
| 13 | С***1 | Прокладка | |
| 14 | М***3 | Шпилька СТП 208.478-75 | |
| 15 | 1***1 | Шайба ГОСТ 10450-78 | |
| 16 | 1***5 | Шайба ГОСТ 6402-70 | |
| 17 | М***3 | Гайка ГОСТ 5927-70 | |
| 18 | 3***5 | Шплинт ГОСТ 397-79 | |
| 19 | С***8 | Ограничитель | |
| 22 | №***4 | Подшипник ГОСТ 8338-75 | |
| 23 | М***5 | Болт ГОСТ 7795-70 | |
| 25 | С***А | Вилка | |
| 26 | №***7 | Подшипник ГОСТ 8338-75 | |
| 27 | А***2 | Колесо зубчатое | |
| 28 | Б***2 | Кольцо упорное ГОСТ 13943-68 | |
| 29 | 6***1 | Шпонка сегментная | |
| 30 | С***1 | Вал привода гидравлического насоса | |
| 34 | С***6 | Муфта кулачковая | |
| 35 | 0***7 | Сухарик | |
| 36 | Б***2 | Кольцо | |
| 37 | №***5 | Подшипник ГОСТ 8338-75 | |
| 38 | 6***9 | Кольцо распорное | |
| 39 | 6***6 | Вал привода для насоса НШ10Е-Л-2 | |
| 40 | 8***6 | Штифт ГОСТ 3128-70 | |
| 41 | А***3 | Колесо зубчатое | |
| 42 | М***3 | Болт ГОСТ 7796-70 | |
| 45 | М***3 | Болт ГОСТ 7796-70 | |
| 46 | 8***5 | Шайба ГОСТ 6402-70 | |
| 47 | 8***1 | Шайба ГОСТ 11371-78 | |
| 48 | Б***5 | Кольцо упорное ГОСТ 13942-68 | |
| 50 | 0***1 | Прокладка | |
| 51 | 0***0 | Корпус привода для насоса НШ10Е-Л-2 | |
| 52 | 6***2 | Прокладка |
