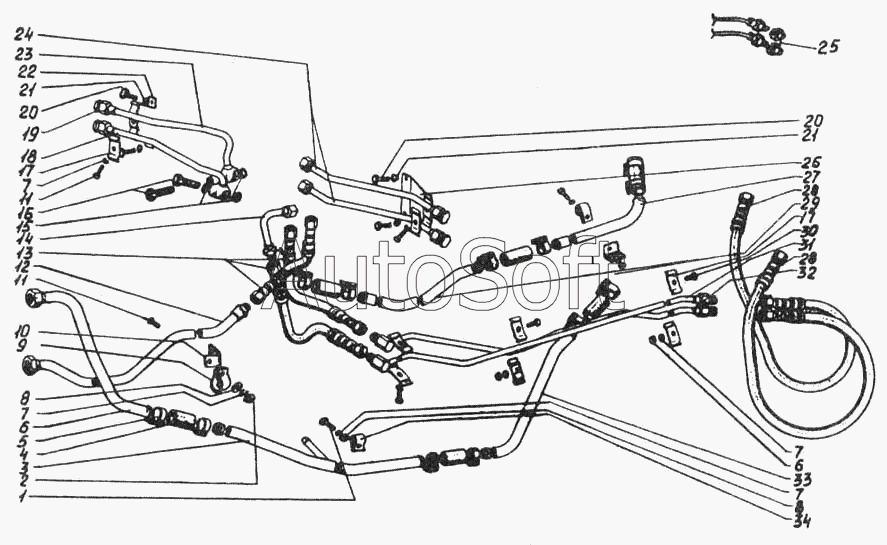

Каталог запасных частей к технике: ВгТЗ ДТ-75МВ (2002). Маслопроводы гидросистемы
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 88.66.002 | 8***2 | Маслопроводы гидросистемы (комплектации С1 и С2) | |
| 88.66.003 | 8***3 | Маслопроводы гидросистемы (комплектации С2) | |
| 1 | Б***0 | Болт М10-6gх25.58.016 ГОСТ 7796-70 | |
| 2 | Г***0 | Гайка М10.6.016 ГОСТ 5915-70 | |
| 3 | 8***1 | Трубопровод | |
| 4 | 7***4 | Шланг соединительный | |
| 5 | 7***4 | Хомутик стяжной | |
| 6 | 8***1 | Труба заборная передняя | |
| 7 | Ш***0 | Шайба 10.65Г.05 ГОСТ 6402-70 | |
| 8 | Ш***8 | Шайба 10.01 Ц3хр ГОСТ 11371-78 | |
| 9 | 8***1 | Скоба | |
| 10 | 7***2 | Кронштейн | |
| 11 | Б***0 | Болт М10-6gх30.58.016 ГОСТ 7796-70 | |
| 12 | 8***6 | Труба нагнетательная | |
| 13 | Н***0 | Рукав высокого давления 11.16 армированный | |
| 14 | Б***1 | Труба | |
| 15 | 7***4 | Шайба малая | |
| 16 | 7***5 | Болт | |
| 17 | 7***1 | Планка прижимная | |
| 18 | 7***1 | Труба | |
| 19 | 5***4 | Заглушка | |
| 20 | Б***0 | Болт М8-6gх 16.88.35.016 ГОСТ 7796-70 | |
| 21 | Ш***0 | Шайба 8.65Г.05 ГОСТ 6402-70 | |
| 22 | 7***1 | Кронштейн | |
| 23 | 7***1 | Труба | |
| 24 | 7***1 | Труба | |
| 25 | Н***2 | Заглушка | |
| 26 | 7***1 | Кронштейн | |
| 27 | 7***1 | Труба сливная средняя | |
| 28 | Н***0 | Рукав высокого давления 11-16 армированный А23. 1.036-78 | |
| 29 | 7***0 | Труба сливная передняя | |
| 30 | Б***0 | Болт М10-6gх35.58.016 ГОСТ 7796-70 | |
| 31 | 7***1 | Труба верхняя | |
| 32 | 7***1 | Труба нижняя | |
| 33 | 7***1 | Труба заборная задняя | |
| 34 | К***1 | Скоба |
