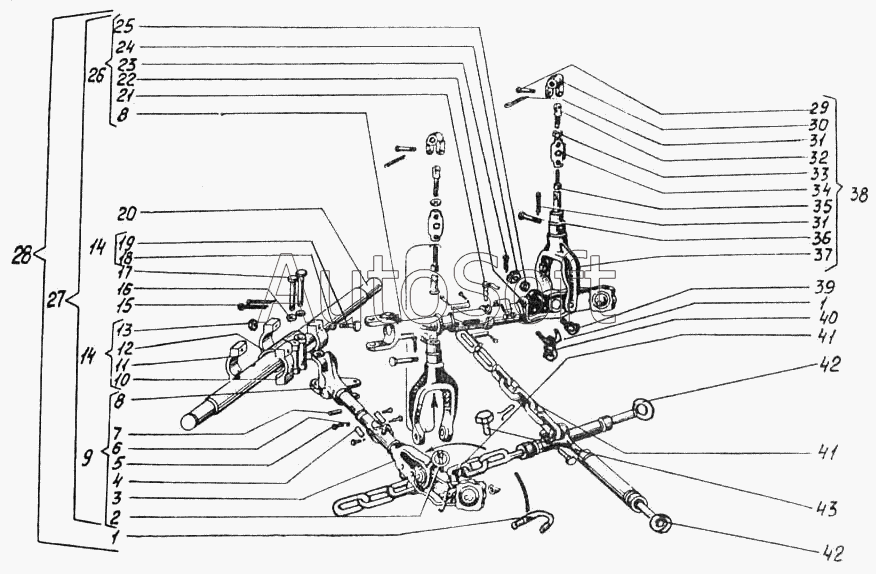

Каталог запасных частей к технике: ВгТЗ ДТ-75МВ (2002). Механизм навески. Тяги и растяжки
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 77.60.045 | 7***5 | Раскос | |
| 77.60.184 | 7***4 | Планка | |
| Болт ГОСТ 7795-70 | Б***0 | Болт ГОСТ 7795-70 | |
| 1 | 7***1 | Стремянка | |
| 2 | 7***1 | Чека | |
| 3 | 7***А | Головка | |
| 5 | Б***0 | Болт М8.6gх12.88.35.016 ГОСТ 7796-70 | |
| 6 | Ш***0 | Шайба 8 65Г 05 ГОСТ 6402-70 | |
| 7 | 7***5 | Палец направляющий | |
| 8 | 7***1 | Вилка | |
| 9 | 7***1 | Тяга | |
| 10 | 7***А | Упор задний | |
| 11 | 7***1 | Упор | |
| 12 | 7***8 | Головка нижних тяг | |
| 13 | Г***6 | Гайка ГОСТ 5915-70 М16х1.5.6.016 | |
| 14 | 7***1 | Ось верхняя | |
| 15 | Ш***9 | Шплинт 8х50 ГОСТ 397-79 | |
| 16 | 7***8 | Шайба | |
| 17 | 7***1 | Палец | |
| 18 | Ш***0 | Шайба 16 65Г 05 ГОСТ 6402-70 | |
| 19 | Б***0 | Болт М16х1.5.6gх90.88.35.016 ГОСТ 7795-70 | |
| 20 | 7***1 | Ось со штифтом | |
| 21 | 7***1 | Палец тяги в сборе | |
| 22 | 7***А | Головка | |
| 23 | Ш***9 | Шплинт 5х50 ГОСТ 397-79 | |
| 24 | Г***3 | Гайка М27х2.8.016 ГОСТ 5935-73 | |
| 25 | Ш***8 | Шайба 27.01 ГОСТ 11371-78 | |
| 26 | 7***2 | Тяга | |
| 27 | 7***6 | Ось нижняя с тягами | |
| 28 | 7***6 | Ось тяговая | |
| 29 | 7***5 | Палец серьги раскоса | |
| 30 | 7***1 | Серьга раскоса | |
| 31 | Ш***9 | Шплинт 6,3х36 ГОСТ 397-79 | |
| 32 | 7***6 | Винт раскоса верхний | |
| 33 | Г***0 | Гайка М36х3.8.016 ГОСТ 15522-70 | |
| 34 | 7***5 | Муфта раскоса | |
| 35 | 7***1 | Винт раскоса | |
| 35 | 7***1 | Палец | |
| 37 | 7***1 | Вилка раскоса | |
| 38 | 7***А | Раскос в сборе | |
| 39 | 7***5 | Рым-болт | |
| 40 | 7***2 | Звено специальное | |
| 41 | 7***3 | Цепь | |
| 42 | 7***9 | Растяжка | |
| 42 | 7***5 | Палец |
