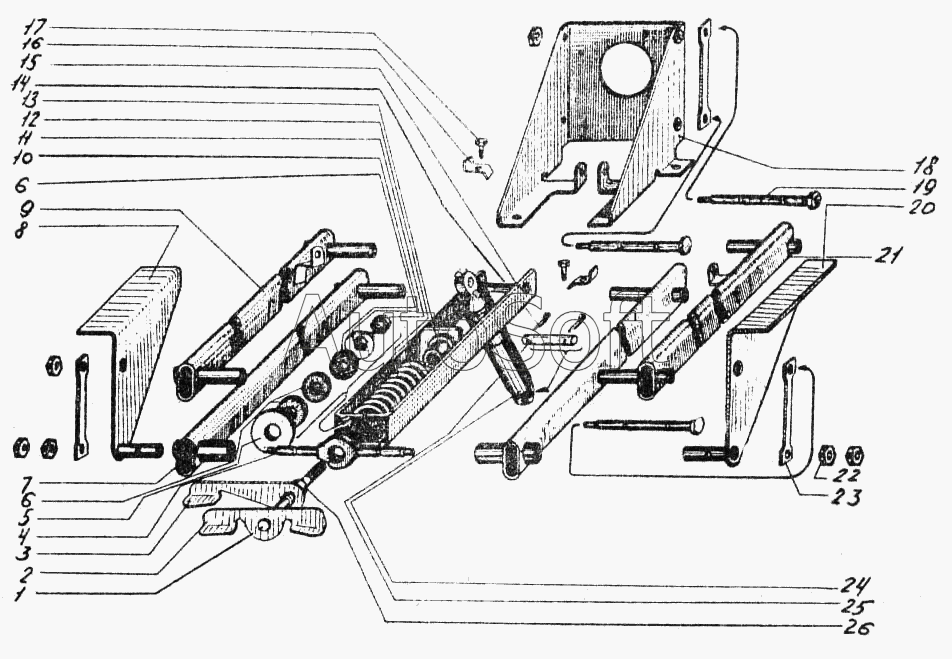

Каталог запасных частей к технике: ВгТЗ ДТ-75МВ (2002). Четырехзвенник
14
26
25
24
23
22
21
20
19
18
17
16
15
1
13
12
11
10
9
8
7
6
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | А***6 | Винт | |
| 2 | А***7 | Рукоятка | |
| 3 | А***7 | Рукоятка | |
| 4 | А***1 | Ось фигурная | |
| 5 | А***2 | Шайба | |
| 6 | А***1 | Упор | |
| 7 | А***0 | Звено нижнее | |
| 8 | А***5 | Опоре правая | |
| 9 | А***5 | Звено правое | |
| 10 | А***5 | Кольцо | |
| 11 | Г***0 | Гайка М16.7.016 ГОСТ 5915-70 | |
| 12 | А***0 | Пружина | |
| 13 | А***0 | Шайба задняя | |
| 14 | Ш***0 | Шплинт 3,2х18 ГОСТ 397-70 | |
| 15 | А***0 | Вилка | |
| 16 | А***4 | Планка | |
| 17 | Б***0 | Болт М10.6gх20.58.016 ГОСТ 7796-70 | |
| 18 | А***5 | Кронштейн | |
| 19 | А***2 | Ось кронштейна | |
| 20 | А***0 | Опора левая | |
| 21 | А***1 | Звено левое | |
| 22 | Г***0 | Гайка М12.6.016 ГОСТ 5915-70 | |
| 23 | А***1 | Шайба замковая | |
| 24 | А***0 | Амортизатор сиденья гидравлический | |
| 25 | О***1 | Ось 12-10 Сх50 ГОСТ 9650-71 | |
| 26 | А***5 | Втулка |
