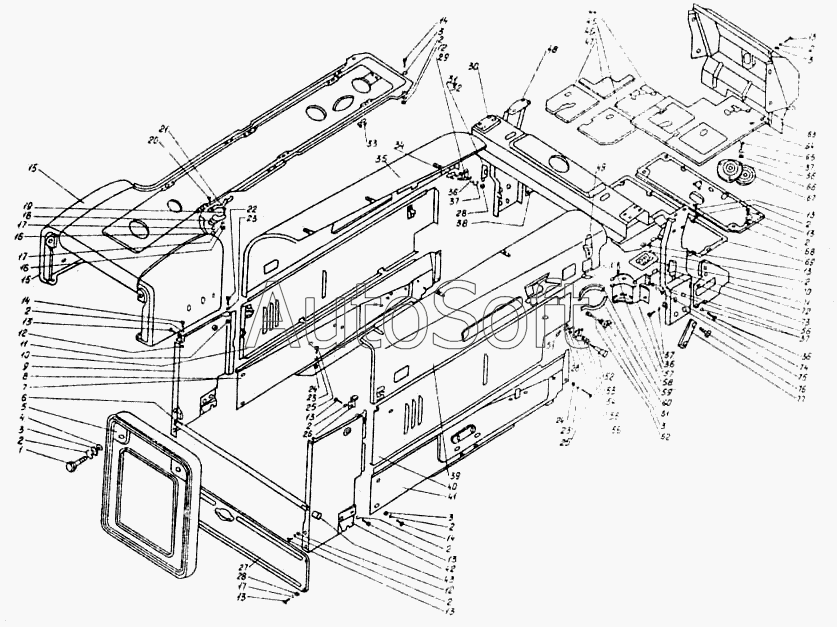

Каталог запасных частей к технике: ВгТЗ ДТ-75МВ (2002). Обшивка трактора
5
15
14
13
12
11
10
9
8
6
16
4
3
2
1
26
30
29
27
25
24
22
21
20
19
18
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 88.47.003 | 8***3 | Обшивка | |
| Болт М20х1,5х45.66.40.016 ГОСТ 7796-70 | Б***0 | Болт М20х1,5х45.66.40.016 ГОСТ 7796-70 | |
| Гайка М16х1.5 ГОСТ 5915-70 | Г***0 | Гайка М16х1.5 ГОСТ 5915-70 | |
| Гайка М8.6.016 ГОСТ 5915-70 | Г***0 | Гайка М8.6.016 ГОСТ 5915-70 | |
| Шайба 16.01 ГОСТ 11371-78 | Ш***8 | Шайба 16.01 ГОСТ 11371-78 | |
| 1 | 8***2 | Винт | |
| 2 | Ш***0 | Шайба 1065Г05 ГОСТ 6402-70 | |
| 3 | Ш***8 | Шайба 10.01 ГОСТ 11371-78 | |
| 4 | 8***5 | Шайба | |
| 5 | 8***1 | Решетка | |
| 6 | 8***1 | Стяжка нижняя | |
| 8 | 8***1 | Лист боковой передний правый | |
| 9 | 8***1 | Боковина правая | |
| 10 | 8***2 | Боковина правая | |
| 11 | Г***0 | Гайка М12.6.016 ГОСТ 5915-70 | |
| 12 | Г***0 | Гайка М10.6.016 ГОСТ 5915-70 | |
| 13 | Б***0 | Болт М10-6gх20.58.016 ГОСТ 7796-70 | |
| 14 | Б***0 | Болт М10х6gх25.58.016 ГОСТ 7796-70 | |
| 15 | 8***9 | Щит капоте | |
| 16 | Г***0 | Гайка М6.6.016 ГОСТ 5915-70 | |
| 17 | Ш***0 | Шайба 665Г05 ГОСТ 6402-70 | |
| 18 | 8***2 | Петля | |
| 19 | В***2 | Винт М6-6gх16.58.016 ГОСТ 17473-72 | |
| 20 | В***2 | Винт М6-6gх18.58.016 ГОСТ 17473-72 | |
| 21 | 8***5 | Фиксатор | |
| 22 | Б***0 | Болт М12х6gх30.88.35.016 ГОСТ 7796-70 | |
| 24 | Ш***8 | Шайба 12.01 ГОСТ 11371-78 | |
| 25 | Б***0 | Болт М12-6gх25.88.35.016 ГОСТ 7796-70 | |
| 26 | 8***8 | Кронштейн усилителя | |
| 27 | Б***1 | Крышка передняя | |
| 29 | 8***2 | Крючок задний правый | |
| 30 | 8***1 | Опора | |
| 31 | 8***0 | Кронштейн правый | |
| 32 | 8***2 | Опора левая | |
| 33 | 8***0 | Буфер | |
| 34 | 8***1 | Буфер | |
| 35 | 7***3 | Боковина верхняя правая | |
| 36 | Б***0 | Болт М8-6gх20.88.35.016 ГОСТ 7796-70 | |
| 37 | Ш***0 | Шайба 8 65Г 05 ГОСТ 6402-70 | |
| 38 | 8***2 | Щиток правый | |
| 39 | 8***1 | Боковина верхняя левая | |
| 40 | 8***2 | Боковина левая | |
| 41 | 8***1 | Лист боковой передний левый | |
| 42 | 8***1 | Боковина левая | |
| 44 | 8***1 | Подкладка | |
| 45 | 8***1 | Подкладка | |
| 46 | 8***1 | Подкладка | |
| 47 | 8***1 | Подкладка | |
| 48 | 8***2 | Стойка правая | |
| 49 | 7***А | Защелка | |
| 50 | 8***2 | Крючок задний левый | |
| 52 | 8***3 | Ручка в сборе | |
| 54 | 7***1 | Пружина внутренняя | |
| 55 | 8***4 | Захват | |
| 56 | Ш***8 | Шайба 8.01 ГОСТ 11371-78 | |
| 57 | 8***2 | Стойка правая | |
| 58 | А***4 | Ось | |
| 59 | 8***0 | Стяжка | |
| 60 | 8***9 | Стяжка | |
| 62 | А***1 | Винт-серьга | |
| 63 | 8***4 | Крышка задняя | |
| 64 | 8***2 | Коврик правый | |
| 65 | Б***0 | Болт М8-6gх16.88.35.016 ГОСТ 7796-70 | |
| 66 | 8***5 | Колпак | |
| 67 | К***7 | Уплотнение | |
| 68 | 8***1 | Пол задний | |
| 69 | 8***2 | Пол передний | |
| 70 | 8***8 | Крышка | |
| 71 | 8***2 | Щиток левый | |
| 72 | 8***2 | Опора правая | |
| 73 | 8***1 | Лапка захвата | |
| 73 | Ш***0 | Шайба 1265Г05 ГОСТ 6402-70 | |
| 74 | Б***0 | Болт М8-6gх25.88.35.016 ГОСТ 7796-70 | |
| 75 | 8***2 | Стойка левая | |
| 76 | 8***4 | Болт | |
| 77 | 8***1 | Пластина |
