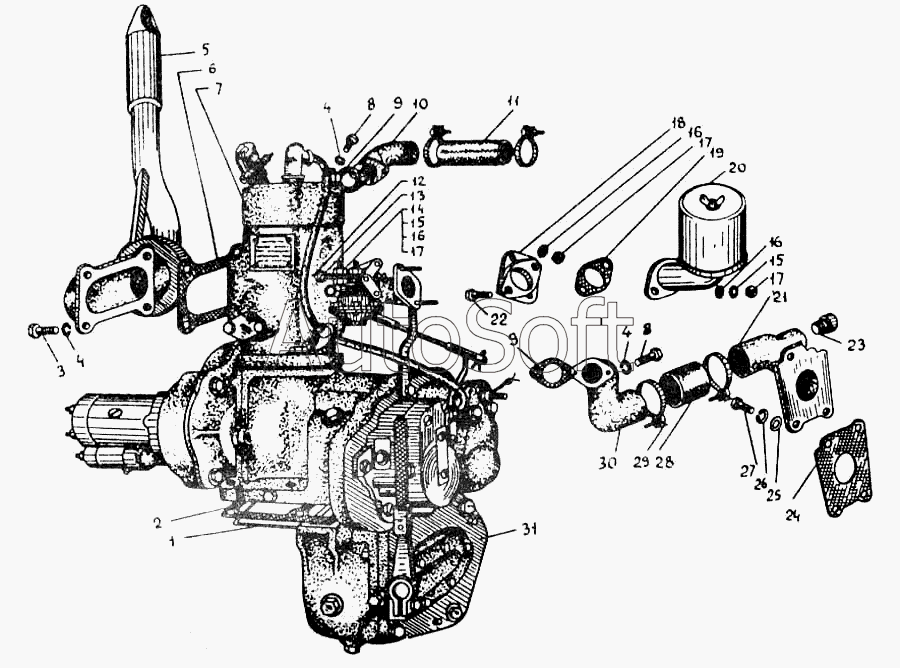

Каталог запасных частей к технике: ВгТЗ ДТ-75МВ (2002). Пусковое устройство
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 01М-19С11 | 0***1 | Крышка в сборе | |
| 41-19С1-1А | 4***А | Пусковое устройство | |
| 41-19С5Р | 4***Р | Комплект обгонной муфты | |
| 4Т6-19С3Б | 4***Б | Корпус редуктора в сборе | |
| 4Т6-19С4А | 4***А | Вал редуктора в сборе | |
| 4Т6-19С6 | 4***6 | Крышка редуктора в сборе | |
| 1 | С***8 | Нитка | |
| 2 | С***А | Прокладка | |
| 3 | М***3 | Болт ГОСТ 7796-70 | |
| 4 | 8***5 | Шайба ГОСТ 6402-70 | |
| 5 | 4***А | Глушитель в сборе | |
| 6 | Д***1 | Прокладка глушителя | |
| 7 | Д***6 | Пусковой двигатель П-10УД | |
| 8 | М***3 | Болт ГОСТ 7796-70 | |
| 9 | 0***А | Прокладка впускной трубы | |
| 10 | 4***А | Патрубок водоотводящий | |
| 11 | 4***8 | Шланг | |
| 12 | 0***6 | Стойка | |
| 13 | 0***7 | Пленка | |
| 14 | М***3 | Болт ГОСТ 7798-70 | |
| 15 | 6***5 | Шайба ГОСТ 6402-70 | |
| 16 | 6***1 | Шайба ГОСТ 11371-78 | |
| 17 | М***5 | Гайка ГОСТ 5915-70 | |
| 18 | 0***1 | Переходник | |
| 19 | 0***1 | Прокладка | |
| 20 | 3***0 | Воздухоочиститель | |
| 21 | 4***2 | Патрубок | |
| 22 | М***3 | Болт ГОСТ 7798-70 | |
| 23 | К***П | Пробка ГОСТ 12718-67 | |
| 24 | 0***8 | Прокладка патрубка | |
| 25 | 1***1 | Шайба ГОСТ 10450-78 | |
| 26 | 1***5 | Шайба ГОСТ 6402-70 | |
| 27 | М***3 | Болт ГОСТ 7796-70 | |
| 28 | 0***9 | Шланг | |
| 29 | Ф***0 | Хомут СТП 208.524-74 | |
| 30 | 4***2 | Патрубок водоподводящий | |
| 31 | 4***А | Редуктор | |
| 32 | 8***6 | Штифт СТП 208.507-74 | |
| 33 | д***0 | Ролик ГПН | |
| 35 | 6***3 | Болт | |
| 36 | М***3 | Гайка ГОСТ 2524-70 | |
| 37 | 6***6 | Винт установочный | |
| 38 | 0***2 | Валик включения | |
| 39 | 0***5 | Кольцо резиновое ГОСТ 9833-73 | |
| 40 | 0***4 | Рычаг включения | |
| 41 | 6***Б | Рукоятка рычага включения | |
| 42 | 0***Б | Крышка механизма включения | |
| 43 | 4***5 | Шпонка сегментная | |
| 44 | 6***3 | Шестерня механизма включения | |
| 45 | М***6 | Шпилька ГОСТ 22034-76 | |
| 46 | 6***А | Шестерня | |
| 47 | 6***9 | Болт | |
| 48 | 1***5 | Шайба ГОСТ 6402-70 | |
| 49 | 6***0 | Пружина | |
| 50 | Б***Р | Шарик ГОСТ 3722-60 | |
| 51 | 0***8 | Прокладка | |
| 52 | 0***1 | Шайба | |
| 53 | №***5 | Подшипник ГОСТ 8338-75 | |
| 54 | 6***6 | Упор нажимной | |
| 55 | №***9 | Подшипник ГОСТ 6874-75 | |
| 56 | М***5 | Болт ГОСТ 7795-70 | |
| 57 | 1***1 | Манжета ГОСТ 8752-79 | |
| 58 | М***5 | Болт ГОСТ 7795-70 | |
| 59 | 6***2 | Крышка | |
| 60 | 6***5 | Упор неподвижный | |
| 61 | М***3 | Болт ГОСТ 7796-70 | |
| 62 | 6***А | Диск нажимной | |
| 63 | 6***7 | Пружина | |
| 64 | 0***6 | Кольцо | |
| 65 | 4***6 | Вал редуктора | |
| 66 | №***6 | Подшипник ГОСТ 6874-75 | |
| 67 | 0***А | Ступица | |
| 68 | С***8 | Пружина толкателя большая | |
| 69 | 0***7 | Пружина толкателя малая | |
| 70 | С***4 | Болт | |
| 71 | 1***0 | Проволока ГОСТ 3282-74 | |
| 72 | 0***9 | Шестерня включения | |
| 73 | 6***0 | Втулка | |
| 74 | 6***4 | Прокладка | |
| 75 | 4***1 | Корпус редуктора | |
| 76 | К***8 | Пробка | |
| 77 | С***А | Держатель | |
| 78 | 0***3 | Ось груза | |
| 79 | 3***5 | Шплинт ГОСТ 397-79 | |
| 80 | С***В | Груз держателя | |
| 81 | С***А | Толкатель | |
| 82 | 1***А | Втулка толкателя | |
| 83 | 1***А | Шайба замковая | |
| 85 | 6***3 | Прокладка | |
| 86 | М***3 | Болт ГОСТ 7796-70 | |
| 87 | №***8 | Подшипник ГОСТ 8338-75 | |
| 88 | Б***0 | Кольцо упорное ГОСТ 13943-66 | |
| 89 | Б***0 | Кольцо упорное ГОСТ 13942-68 | |
| 90 | 6***9 | Кольцо регулировочное | |
| 91 | 4***5 | Шестерня муфты сцепления | |
| 92 | 4***4 | Втулка | |
| 93 | 0***1 | Корпус обгонной муфты | |
| 93 | 4***3 | Диск прижимной | |
| 94 | 0***1 | Плунжер | |
| 95 | 0***5 | Пружина | |
| 97 | 0***4 | Упор | |
| 99 | 6***2 | Диск | |
| 100 | 0***7 | Диск ведомый | |
| 101 | 4***7 | Шестерня муфты сцепления | |
| 102 | 5***2 | Штифт ГОСТ 3128-70 | |
| 103 | С***А | Держатель в сборе |
