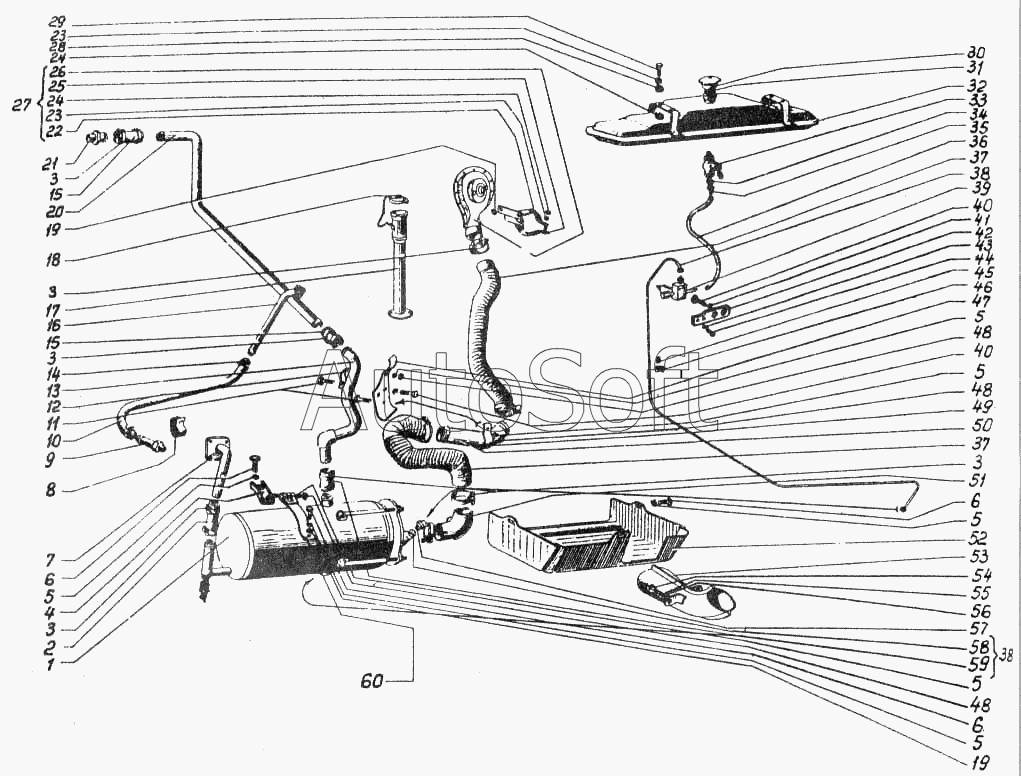

Каталог запасных частей к технике: ВгТЗ ДТ-75МВ (2002). Установка подогревателя ПЖБ-200
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 85.26.002 | 8***2 | Подогреватель ПЖБ-200 | |
| 85.26.037-1 | 8***1 | Кронштейн | |
| 1 | П***Г | Котел подогревателя | |
| 2 | 7***2 | Шланг | |
| 3 | 7***4 | Хомутик стяжной | |
| 4 | 5***6 | Прокладка | |
| 5 | Ш***0 | Шайба 1065Г05 ГОСТ 6402-70 | |
| 6 | Б***0 | Болт М10.6gх20.58.016 ГОСТ 7796-70 | |
| 7 | 8***1 | Труба | |
| 8 | 8***4 | Скоба | |
| 9 | 8***9 | Трубка | |
| 10 | 8***3 | Шланг | |
| 11 | Б***0 | Болт М10.6gх25.58.016 ГОСТ 7796-70 | |
| 12 | 8***3 | Прихват | |
| 13 | 8***3 | Коллектор | |
| 14 | 7***1 | Хомутик стяжной | |
| 15 | 7***0 | Шланг | |
| 16 | 8***4 | Труба | |
| 17 | 8***3 | Труба | |
| 18 | 8***6 | Пробка | |
| 19 | Ш***3 | Шайба 10.01.013 | |
| 20 | 8***1 | Труба | |
| 21 | 8***5 | Штуцер | |
| 22 | 8***9 | Хомут | |
| 23 | Ш***0 | Шайба 8 65Г 05 ГОСТ 6402-70 | |
| 24 | Г***0 | Гайка М8.6.016 ГОСТ 5915-70 | |
| 25 | 8***5 | Кронштейн | |
| 26 | П***0 | Вентилятор | |
| 27 | 8***8 | Вентилятор | |
| 28 | Ш***3 | Шайба 8.01.013 | |
| 29 | Б***0 | Болт М8.6х20.В8.35.016 ГОСТ 7796-70 | |
| 30 | 5***А | Крышка | |
| 31 | 5***9 | Прокладка крышки бачка | |
| 31 | 7***3 | Прокладка | |
| 32 | 7***1 | Бачок топливный | |
| 33 | К***4 | Кран | |
| 35 | 7***5 | Штуцер | |
| 36 | 8***4 | Бензопровод | |
| 36 | 8***2 | Трубка к масляному манометру в сборе | |
| 37 | 8***2 | Шланг воздухоподводящий | |
| 39 | Э***2 | Клапан электромагнитный | |
| 40 | Б***0 | Болт М12.6gх25.58.016 ГОСТ 7796-70 | |
| 41 | Ш***0 | Шайба 1265Г05 ГОСТ 6402-70 | |
| 42 | 8***3 | Кронштейн | |
| 43 | Ш***0 | Шайба 6 65Г 05 ГОСТ 6402-70 | |
| 44 | В***2 | Винт М6.6gх2.58.016 ГОСТ 17473-72 | |
| 46 | 8***1 | Скоба | |
| 48 | Г***0 | Гайка М10.6.016 ГОСТ 5915-70 | |
| 49 | 8***5 | Скоба | |
| 50 | 8***1 | Труба | |
| 51 | П***1 | Колено воздухоподводящее | |
| 52 | 8***2 | Кожух | |
| 53 | 8***1 | Труба | |
| 54 | Б***0 | Болт М14.6gх35.58.016 ГОСТ 7796-70 | |
| 55 | Ш***0 | Шайба 1465Г05 ГОСТ 6402-70 | |
| 56 | Ш***3 | Шайба 14.01.013 | |
| 57 | М***7 | Муфта конусная 6 ГОСТ 9121-67 | |
| 58 | Г***7 | Гайка накидная 1-6.016 ГОСТ 9122-67 | |
| 59 | 8***6 | Шланг | |
| 60 | 8***2 | Хомут |
