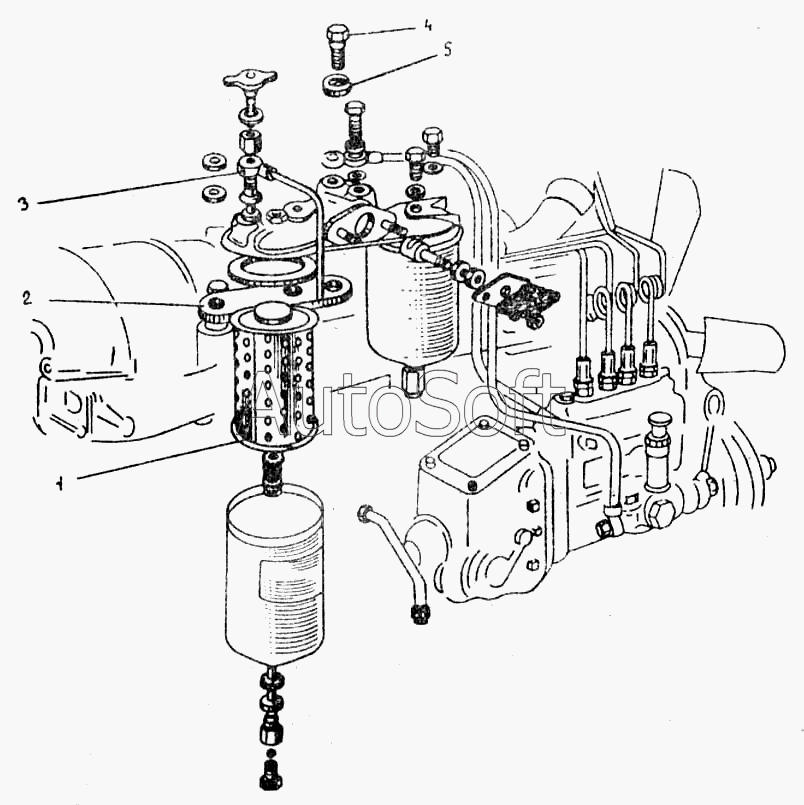

Каталог запасных частей к технике: ВгТЗ ДТ-75МВ (2002). Топливная система
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 41-15С21-Б | 4***Б | Топливопровод высокого давления | |
| 1 | А***2 | Элемент фильтрующий ЭТФ-3 | |
| 2 | 4***А | Плита | |
| 3 | 4***9 | Трубка вентиля | |
| 4 | М***5 | Болт ГОСТ 7796-70 | |
| 5 | 1***5 | Шайба ГОСТ 6402-70 | |
| 6 | 4***4 | Скоба | |
| 7 | А***1 | Топливный фильтр грубой очистки ФГ-25 | |
| 8 | А***2 | Кольцо уплотнительное | |
| 9 | А***3 | Болт поворотного угольника | |
| 10 | А***7 | Болт поворотного угольника | |
| 11 | 0***Б | Шайба | |
| 11 | 0***6 | Прокладка | |
| 12 | 0***А | Планка зажимная | |
| 13 | М***3 | Болт ГОСТ 7796-70 | |
| 14 | 8***5 | Шайба ГОСТ 6402-70 | |
| 15 | М***3 | Гайка ГОСТ 2524-70 | |
| 16 | А***0 | Фильтр 2СТФ-3 | |
| 17 | М***5 | Гайка ГОСТ 2526-70 | |
| 19 | 0***Б | Кольцо резиновое | |
| 20 | 0***3 | Скоба крепления форсунки | |
| 21 | 0***2 | Шайба скобы крепления форсунки | |
| 22 | 1***5 | Шайба ГОСТ 6402-70 | |
| 23 | 6***1 | Форсунка | |
| 24 | 4***А | Прокладка | |
| 25 | 0***А | Болт поворотного угольника | |
| 26 | 0***5 | Пружина | |
| 27 | 4***Б | Топливопровод сливной | |
| 28 | 4***1 | Топливопровод от фильтра к топливному насосу | |
| 29 | 4***А | Топливопровод от помпы к фильтру | |
| 30 | 4***1 | Трубка слива с головки цилиндров | |
| 31 | 4***Б | Топливопровод высокого давления | |
| 32 | 4***Б | Топливопровод высокого давления | |
| 33 | 4***Б | Топливопровод высокого давления | |
| 34 | 4***Б | Топливопровод высокого давления | |
| 35 | 4***2 | Топливопровод от насоса к помпе | |
| 36 | 4***А | Топливный насос 4ТН-9х10Т | |
| 37 | С***6 | Болт поворотного угольника | |
| 38 | 4***А | Топливопровод от фильтра к помпе | |
| 39 | 1***А | Помпа | |
| 40 | С***5 | Прокладка | |
| 41 | 0***1 | Прокладка | |
| 42 | 0***А | Хомут | |
| 43 | 1***1 | Прокладка | |
| 44 | 1***1 | Планка зажима | |
| 45 | 1***5 | Шайба ГОСТ 6402-70 | |
| 46 | М***1 | Болт ГОСТ 7796-70 |
