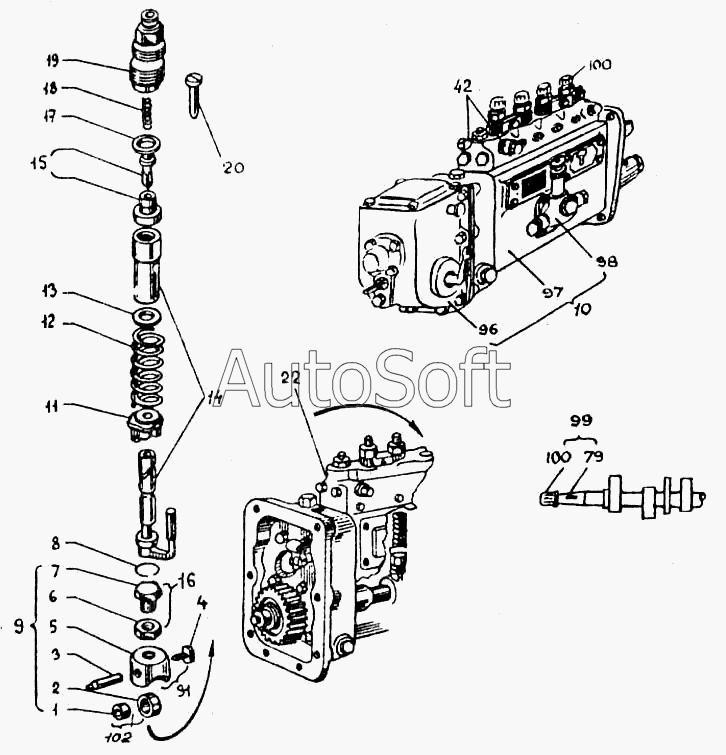

Каталог запасных частей к технике: ВгТЗ ДТ-75МВ (2002). Топливный насос
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 16-С61-3р | 1***р | Валик с гайками в сборе | |
| 16-С7 | 1***7 | Хомутик в сборе | |
| 16-С8 | 1***8 | Фланец установочный в сборе | |
| 41-16С25-1А | 4***А | Корпус насоса в сборе | |
| 41-16С4В | 4***В | Фланец крепления регулятора | |
| 1 | 1***А | Втулка ролика | |
| 2 | 1***5 | Ролик толкателя плунжера | |
| 3 | В***2 | Ось ролика | |
| 4 | В***1 | Фиксатор толкателя | |
| 5 | 8***2 | Корпус толкателя | |
| 6 | 1***А | Контргайка | |
| 7 | 1***9 | Болт толкателя | |
| 8 | 1***А | Кольцо плунжера замковое | |
| 9 | 8***2 | Толкатель плунжера в сборе | |
| 10 | 4***А | Топливный насос 4ТН-9х10Т | |
| 11 | 4***1 | Тарелка плунжера | |
| 12 | 1***Г | Пружина плунжера | |
| 13 | 1***2 | Прокладка | |
| 14 | 4***5 | Плунжерная пара в сборе | |
| 16 | 1***Р | Болт с гайкой в сборе | |
| 17 | 1***А | Прокладка штуцера | |
| 18 | 1***А | Пружина нагнетательного клапана | |
| 19 | 1***Г | Штуцер | |
| 20 | 0***А | Уменьшитель объема | |
| 21 | 4***2 | Головка с втулками в сборе | |
| 21 | 4***6 | Клапан нагнетательный в сборе | |
| 22 | 4***Б | Головка в сборе | |
| 23 | В***1 | Втулка зубчатого колеса | |
| 24 | 2***Б | Сухарь | |
| 25 | В***4 | Колесо зубчатое | |
| 26 | Б***8 | Кольцо упорное ГОСТ 13942-68 | |
| 27 | В***А | Муфта упругая в сборе | |
| 28 | М***3 | Гайка ГОСТ 5915-70 | |
| 29 | 1***5 | Шайба ГОСТ 6402-70 | |
| 30 | 1***5 | Шайба ГОСТ 6402-70 | |
| 31 | М***3 | Болт ГОСТ 7796-70 | |
| 32 | 0***Б | Фланец крепления регулятора | |
| 33 | 3***1 | Болт ГОСТ 7796-70 | |
| 34 | 1***А | Поводок рейки | |
| 35 | 1***7 | Штифт | |
| 36 | 1***А | Рейка | |
| 37 | 1***А | Рейка в сборе | |
| 38 | 1***6 | Хомутик | |
| 39 | 1***1 | Прокладка регулировочная | |
| 40 | 8***5 | Шайба ГОСТ 6402-70 | |
| 41 | А***7 | Болт поворотного угольника | |
| 42 | 1***А | Втулка защитная | |
| 43 | 1***0 | Прокладка | |
| 44 | 1***8 | Пробка перепускного клапана | |
| 45 | 1***9 | Прокладка | |
| 46 | 1***7 | Пружина перепускного клапана | |
| 47 | 1***Н | Шарик ГОСТ 3722-60 | |
| 48 | 4***6 | Корпус перепускного клапана | |
| 49 | 1***Б | Зажим задний | |
| 50 | 1***Б | Зажим передний | |
| 51 | М***3 | Болт ГОСТ 7796-70 | |
| 52 | 4***3 | Клапан перепускной в сборе | |
| 53 | М***6 | Гайка СТЛ 208.485-73 | |
| 55 | 1***А | Шпилька | |
| 56 | 0***3 | Пробка головки | |
| 57 | 1***Б | Винт установочный | |
| 58 | 0***0 | Проволока ГОСТ 3262-74 | |
| 59 | 1***А | Планка упора | |
| 60 | Л***А | Шпилька | |
| 61 | 6***5 | Шайба ГОСТ 6402-70 | |
| 62 | М***3 | Гайка ГОСТ 5915-70 | |
| 63 | 1***Б | Прокладка головки насоса | |
| 64 | 1***3 | Штифт установочный | |
| 65 | 4***5 | Шпонка сегментная | |
| 66 | 1***0 | Прокладка регулировочная | |
| 67 | 1***0 | Прокладка регулировочная | |
| 68 | 1***1 | Колпак рейки | |
| 69 | 1***4 | Втулка вала шлицевая | |
| 70 | 1***1 | Шайба стопорная | |
| 71 | 1***А | Гайка вала | |
| 72 | М***3 | Болт ГОСТ 7796-70 | |
| 73 | 1***0 | Фланец установочный | |
| 74 | 1***А | Прокладка установочного фланца | |
| 75 | 4***4 | Плита крепления | |
| 76 | 1***1 | Маслоотражатель шарикоподшипника | |
| 77 | N***0 | Подшипник ГОСТ 831-75 | |
| 78 | 1***1 | Манжета ГОСТ 8752-79 | |
| 79 | 4***4 | Вал кулачковый | |
| 80 | 1***8 | Прокладка | |
| 81 | 3***1 | Болт ГОСТ 7798-70 | |
| 82 | М***3 | Болт ГОСТ 7798-70 | |
| 83 | 0***0 | Проволока ГОСТ 3282 -74 | |
| 84 | 1***8 | Шпилька | |
| 85 | 1***А | Пробка горловины | |
| 87 | 1***4 | Пробка | |
| 88 | 4***А | Крышка люка с табличкой в сборе | |
| 89 | 4***А | Корпус насоса | |
| 90 | М***3 | Болт ГОСТ 7798-70 | |
| 91 | В***7 | Толкатель с фиксатором в сборе | |
| 92 | 1***А | Прокладка | |
| 93 | М***3 | Болт ГОСТ 7796-70 | |
| 97 | 4***Б | Топливный насос без регулятора и помпы | |
| 99 | 4***5 | Вал кулачковый с защитными деталями | |
| 100 | 1***В | Колпачок предохрани тельный | |
| 101 | 1***8 | Зажим в сборе |
