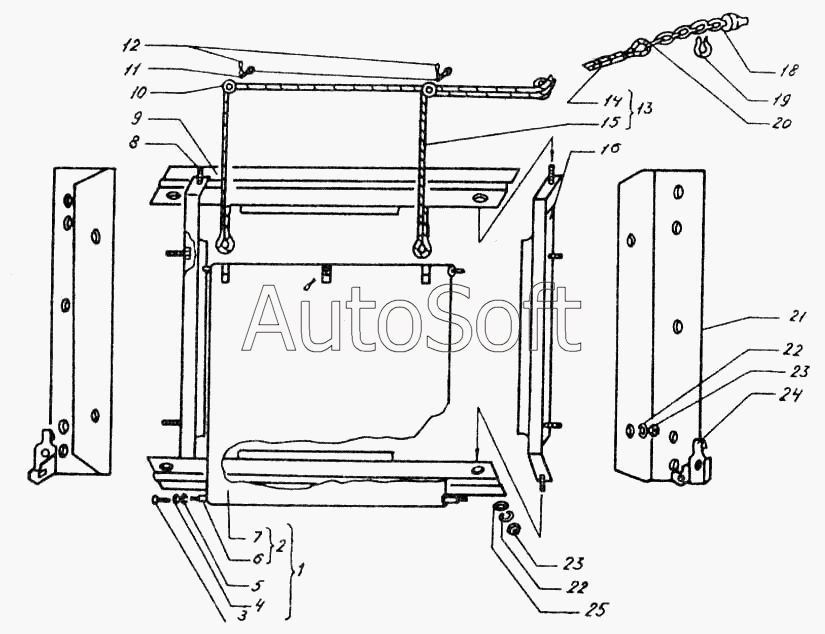

Каталог запасных частей к технике: ВгТЗ ДТ-75МВ (2002). Шторка радиатора
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 88.14.002 | 8***2 | Шторка радиатора | |
| Гайка М8.01 | Г***1 | Гайка М8.01 | |
| Шайба 8 65Г 05 ГОСТ 6402-70 | Ш***0 | Шайба 8 65Г 05 ГОСТ 6402-70 | |
| 1 | 7***0 | Барабан со шторкой и тросом | |
| 2 | 7***2 | Барабан со шторкой в сборе | |
| 3 | В***2 | Винт М6.6gх10-58.016 ГОСТ 17473-72 | |
| 6 | 7***1 | Барабан шторки | |
| 6 | 8***0 | Щиток вертикальный в сборе | |
| 7 | 7***1 | Шторка | |
| 8 | Б***0 | Болт М8.6gх16.58.016 ГОСТ 7796-70 | |
| 9 | 8***3 | Щиток горизонтальный | |
| 10 | 7***9 | Ролик | |
| 11 | О***0 | Ось 6-6в12х20 ГОСТ 9650-80 | |
| 12 | Ш***9 | Шплинт 2х12.005 ГОСТ 397-79 | |
| 13 | 7***1 | Трос | |
| 14 | 7***5 | Скоба | |
| 15 | 7***1 | Трос | |
| 18 | 7***2 | Цепь с пробкой | |
| 19 | 7***9 | Фиксатор | |
| 20 | 7***8 | Кольцо | |
| 21 | 8***1 | Стойка | |
| 22 | Ш***0 | Шайба 8 65Г 05 ГОСТ 6402-70 | |
| 23 | Г***0 | Гайка М8.6 ГОСТ 5915-70 | |
| 24 | 7***2 | Угольник левый | |
| 25 | Г***8 | Гайка М6.01 ГОСТ 6958-68 |
