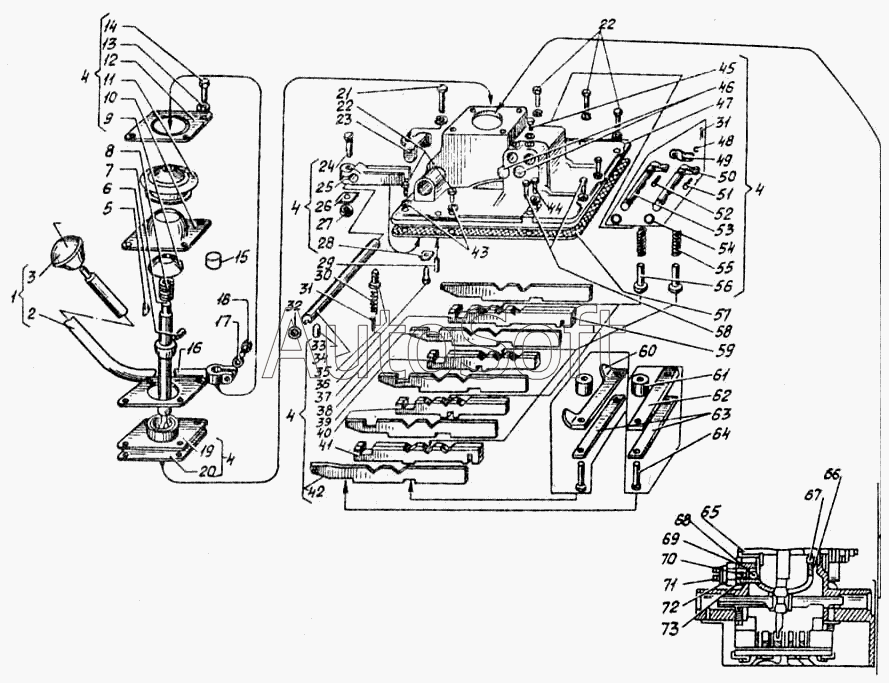

Каталог запасных частей к технике: ВгТЗ ДТ-75МВ (2002). Коробка передач. Крышка коробки передач
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 77.48.056 | 7***6 | Провод | |
| 78.37.002 | 7***2 | Коробка передач | |
| 78Р.37.002 | 7***2 | Коробка передач под реверс-редуктор | |
| 78х.37.002 | 7***2 | Коробка передач | |
| К77.37.012-4А | К***А | Крышка коробки под реверс-редуктор | |
| Шайба 10.65Г.05 ГОСТ 6402-70 | Ш***0 | Шайба 10.65Г.05 ГОСТ 6402-70 | |
| 1 | 7***1 | Рычаг | |
| 2 | 7***4 | Рычаг | |
| 3 | А***А | Рукоятка | |
| 4 | 7***2 | Крышка коробки передач | |
| 5 | Ш***8 | Шпонка сегментная 5х9 ГОСТ 8795-68 | |
| 6 | 7***1 | Штифт рычага | |
| 7 | К***1 | Рычаг | |
| 8 | 7***7 | Пружина рычага | |
| 9 | 7***8 | Шайба сферическая | |
| 10 | 7***0 | Колпак | |
| 11 | 7***1 | Чехол | |
| 12 | 7***2 | Кольцо прижимное | |
| 13 | Ш***0 | Шайба 10.65Г.05 ГОСТ 6402-70 | |
| 14 | Б***0 | Болт М10.6gх35.58.016 ГОСТ 7796-70 | |
| 15 | 7***3 | Втулка | |
| 17 | Ш***0 | Шайба 12.65Г.05 ГОСТ 6402-70 | |
| 18 | Б***0 | Болт М12.6gх35.58.016 ГОСТ 7796-70 | |
| 19 | 7***1 | Фланец крышки коробки передач | |
| 20 | 7***4 | Прокладка фланца | |
| 21 | Б***0 | Болт М12.6gх70.58.016 ГОСТ 7795-70 | |
| 22 | Б***0 | Болт М12.6gх40.58.016 ГОСТ 7796-70 | |
| 23 | 7***1 | Ушко | |
| 24 | 7***0 | Болт стопорный | |
| 25 | 7***А | Вилка | |
| 26 | 7***7 | Пластина отгибная | |
| 27 | Г***0 | Гайка М12х1,75. 8.016 ГОСТ 5916-70 | |
| 28 | 7***6 | Пластина отгибная | |
| 29 | 7***7 | Штифт | |
| 30 | 7***6 | Пружина фиксатора | |
| 31 | Ш***9 | Шплинт 3.2х18 ГОСТ 397-79 | |
| 32 | З***7 | Заглушка 22-08кп ГОСТ 3111-67 | |
| 33 | 7***3 | Винт стопорный | |
| 34 | 7***4 | Валик переключения | |
| 35 | 7***1 | Фиксатор | |
| 36 | Б***0 | Болт М8.6gх16.88.35.016 ГОСТ 7796-70 | |
| 37 | 7***3 | Втулка вилки | |
| 38 | 7***5 | Планка разделительная | |
| 39 | 7***4 | Планка переключения V и V1 передач | |
| 40 | 7***7 | Планка переключения вилки III и IV передач | |
| 41 | 7***6 | Планка переключения вилки I и II передач | |
| 42 | 7***4 | Планка боковая | |
| 44 | Б***0 | Болт М10.6gх 25.58.016 ГОСТ 7796-70 | |
| 45 | 7***8 | Болт стопорный | |
| 46 | З***7 | Заглушка 28-03кл ГОСТ 3111-67 | |
| 47 | 7***1 | Крышка | |
| 48 | Ш***8 | Шайба 10.01.013 ГОСТ 1 1371-78 | |
| 49 | 7***2 | Серьга | |
| 51 | 7***6 | Палец валика блокировки заднего | |
| 52 | 7***5 | Палец валика блокировки переднего | |
| 53 | 7***0 | Валик блокировки передний | |
| 53 | 7***1 | Валик блокировки задний | |
| 54 | 7***А | Кольцо уплотнительное | |
| 55 | 5***8 | Пружина стопора | |
| 56 | 7***3 | Фиксатор | |
| 57 | 7***А | Прокладка | |
| 58 | Б***0 | Болт М12.6gх 45.58.016 ГОСТ 7795-70 | |
| 59 | К***5 | Планка переключения под реверс-редуктор | |
| 60 | 7***4 | Планка | |
| 61 | 7***1 | Втулка распорная | |
| 62 | 7***3 | Планка опорная | |
| 63 | 7***А | Пластина отгибная | |
| 64 | Б***0 | Болт М10.6gх50.58.016 ГОСТ 7795-70 | |
| 65 | 7***6 | Ось | |
| 66 | 7***5 | Рамка | |
| 67 | 7***7 | Винт оси рамки | |
| 68 | Ш***0 | Шарик БУ 14 мм Н ГОСТ 3722-60 | |
| 69 | 7***9 | Втулка | |
| 70 | 7***1 | Прокладка | |
| 71 | В***) | Включатель света заднего хода | |
| 72 | 7***0 | Планка стопорная | |
| 73 | 7***8 | Шайба уплотнительная |
