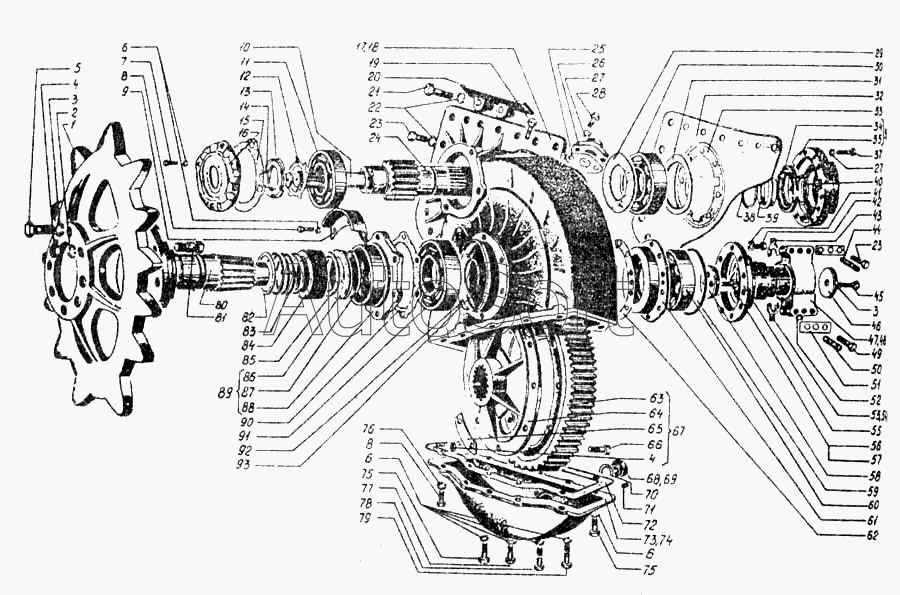

Каталог запасных частей к технике: ВгТЗ ДТ-75МВ (2002). Передача конечная
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 77.39.001 | 7***1 | Передача конечная правая | |
| 77.39.020 | 7***0 | Вал ведущего колеса | |
| 77.39.027Р | 7***Р | Опора | |
| 77.39.032 | 7***2 | Передача конечная правая | |
| 77.39.107-1А | 7***А | Шестерня ведущая | |
| Болт М16.6gх.60.58.016 ГОСТ 7795-70 | Б***0 | Болт М16.6gх.60.58.016 ГОСТ 7795-70 | |
| 1 | 7***2 | Передача конечная левая | |
| 1 | 7***1 | Передача конечная левая | |
| 1 | 7***А | Колесо ведущее | |
| 2 | Ш***0 | Шайба 18Т 65Г 05 ГОСТ 6402-70 | |
| 3 | Ш***0 | Шайба 20Т 65Г 05 ГОСТ 6402-70 | |
| 4 | Г***0 | Гайка М18х1,5.6.016 ГОСТ 5915-70 | |
| 5 | Б***0 | Болт М20.6gх 70.88 40х.016 ГОСТ 7798-70 | |
| 6 | Ш***0 | Шайба 1265Г05 ГОСТ 6402-70 | |
| 7 | Б***0 | Болт М12.6gх30.58.016 ГОСТ 7796-70 | |
| 8 | Б***0 | Болт М12.6gх35.58.016 ГОСТ 7796-70 | |
| 9 | 7***А | Козырек защитный | |
| 10 | 7***2 | Вал заднего моста | |
| 11 | 6***М | Подшипник (70х150х35/452) ГОСТ 8328-75 | |
| 12 | 7***5 | Шайба замочная | |
| 13 | 7***8 | Гайка круглая | |
| 15 | 7***4 | Прокладка крышки | |
| 16 | 7***А | Крышка | |
| 17 | 7***Б | Корпус конечной передачи левый | |
| 18 | 7***Б | Корпус конечной передачи правый | |
| 19 | Б***0 | Болт М16.6gх32.58.016 ГОСТ 7796-70 | |
| 20 | 7***А | Накладка предохранительная | |
| 21 | Б***0 | Болт М16.6gх130.58.016 ГОСТ 7795-70 | |
| 22 | Ш***0 | Шайба 16Т65Г05 ГОСТ 6402-70 | |
| 23 | Б***0 | Болт М16-6gх45.58.016 ГОСТ 7796-70 | |
| 24 | 7***2 | Шестерня ведущая | |
| 25 | 7***7 | Прокладка | |
| 26 | 7***1 | Крышка с сапуном в сборе | |
| 27 | Ш***0 | Шайба 1065Г05 ГОСТ 6402-70 | |
| 28 | Б***0 | Болт М10.6gх25.58.016 ГОСТ 7796-70 | |
| 29 | 7***8 | Шайба | |
| 30 | 3***М | Подшипник (75х160х37) ГОСТ 8328-75 | |
| 31 | 1***6 | Шайба | |
| 32 | 7***2 | Прокладка корпуса конечной передачи | |
| 33 | 7***3 | Прокладка корпуса сальника | |
| 34 | М***9 | Манжета 1-85х110-4 ГОСТ 8752-79 | |
| 35 | 1***1 | Корпус сальника | |
| 36 | 1***3 | Корпус сальника | |
| 36 | 7***А | Вал ведущего колеса в сборе | |
| 37 | Б***0 | Болт М10,6gх45.58.016 ГОСТ 7795-70 | |
| 38 | 7***А | Кольцо уплотнительное | |
| 39 | 1***9 | Кольцо | |
| 40 | 1***5 | Шайба упорная | |
| 41 | Ш***0 | Шайба 14Г65Г05 ГОСТ 6402-70 | |
| 42 | Б***0 | Болт М14.6gх85.58.016 ГОСТ 7795-70 | |
| 43 | 7***А | Штифт | |
| 45 | Б***0 | Болт М20х1,5х45.66.40.016 ГОСТ 7796-70 | |
| 46 | 7***1 | Шайба специальная бугеля | |
| 47 | 7***А | Бугель | |
| 48 | 7***1 | Бугель | |
| 49 | Б***0 | Болт М16.6gх75.58.016 ГОСТ 7795-70 | |
| 50 | 7***А | Штифт | |
| 51 | 7***0 | Пластина замковая (1,4 мм) | |
| 52 | 7***9 | Шайба черная | |
| 53 | 7***1 | Прокладка регулировочная | |
| 54 | 7***1 | Прокладка регулировочная | |
| 55 | 7***А | Опора | |
| 56 | Б***0 | Болт М16.6gх35.88.40х.016 ГОСТ 7796-70 | |
| 57 | П***о | Проволока 1,6-0-4 ГОСТ 3282-74 1 - ширима наружного кольца 2 - ширина внутреннего кольца | |
| 58 | 7***3 | Шайба специальная | |
| 59 | 7***5 | Кольцо уплотнительное | |
| 60 | 4***5 | Подшипник (65х160х37) | |
| 61 | 7***Б | Стакан подшипника | |
| 61 | 7***8 | Болт специальный | |
| 62 | 7***8 | Прокладка стакана подшипника | |
| 63 | 7***1 | Шестерня ведомая | |
| 64 | 7***8 | Ступица ведомой шестерни | |
| 65 | 7***3 | Болт | |
| 65 | 7***Б | Шайба замковая | |
| 67 | 7***1 | Шестерня ведомая со ступицей в сборе | |
| 68 | 7***Б | Пробка с магнитом в сборе | |
| 69 | 7***1 | Пробка с магнитом в сборе (с левой резьбой) | |
| 69 | 7***4 | Корпус уплотнения | |
| 70 | 7***3 | Прокладка пробки | |
| 71 | 4***2 | Пробка КГ 3/8"-1МТСхМ | |
| 72 | 7***5 | Прокладка крышки конечной передачи | |
| 73 | Б***4 | Крышка конечной передачи левая | |
| 74 | Б***3 | Крышка конечной передачи правая | |
| 75 | Б***0 | Болт М12.6gх60.58.016 ГОСТ 7795-70 | |
| 76 | Ш***0 | Шайба 12Т65Г05 ГОСТ 6402-70 | |
| 77 | Б***0 | Болт М12.6gх100.58.016 ГОСТ 7795-70 | |
| 78 | Б***0 | Болт М12.6gх140.58.016 ГОСТ 7795-70 | |
| 79 | Б***0 | Болт М12.6gх130.58.016 ГОСТ 7795-70 | |
| 80 | 7***9 | Вал ведущего колеса | |
| 82 | 5***3 | Шайба нажимная | |
| 83 | 5***6 | Пружина уплотнения в сборе | |
| 84 | 5***1 | Чехол уплотнения | |
| 85 | 7***2 | Кольцо уплотнения | |
| 86 | 5***А | Кольцо уплотнения | |
| 87 | 7***8 | Кольцо уплотнительное | |
| 88 | 7***4 | Корпус уплотнения | |
| 90 | 7***5 | Прокладка корпуса уплотнения | |
| 91 | 3***М | Подшипник (70х190х43) ГОСТ 8328-75 | |
| 92 | К***8 | Кольцо 1Б190 ГОСТ 13941-68 | |
| 93 | 7***9 | Кольцо стопорное |
