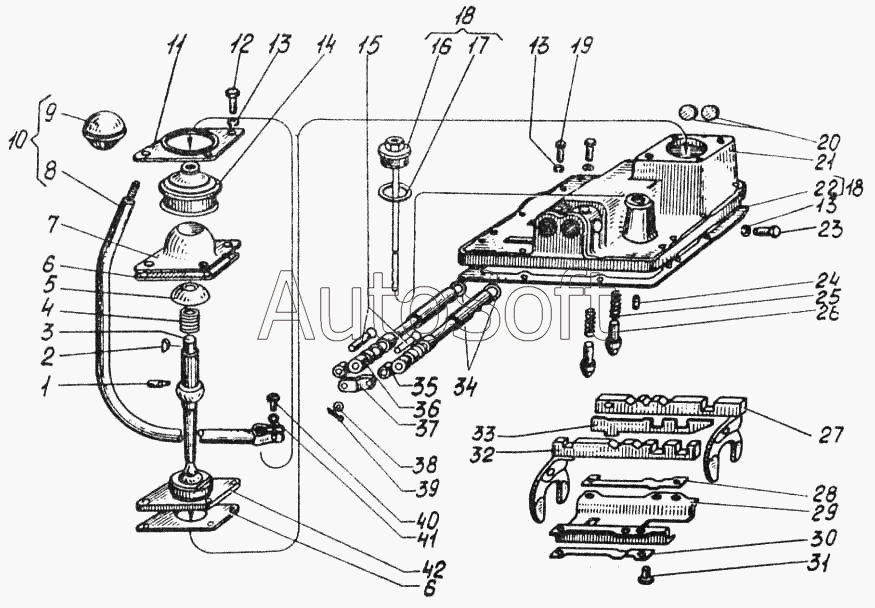

Каталог запасных частей к технике: ВгТЗ ДТ-75МВ (2002). Реверс-редуктор. Крышка верхняя
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 78.58.011 | 7***1 | Крышка реверс-редуктора в сборе | |
| 1 | 7***1 | Штифт рычага | |
| 2 | Ш***0 | Шпонка 5х9 ГОСТ 24071-80 | |
| 3 | К***4 | Рычаг | |
| 4 | 7***7 | Пружина рычага | |
| 5 | 7***8 | Шайба сферическая | |
| 6 | 7***4 | Прокладка фланца | |
| 7 | 7***1 | Колпак | |
| 8 | 7***4 | Рычаг | |
| 9 | А***А | Рукоятка | |
| 10 | 7***7 | Рычаг | |
| 11 | 7***2 | Кольцо прижимное | |
| 12 | Б***0 | Болт М10.6gх30.58.016 ГОСТ 7796-70 | |
| 13 | Ш***0 | Шайба 1065Г05 ГОСТ 6402-70 | |
| 14 | 7***1 | Чехол | |
| 15 | 7***5 | Палец валика блокировки переднего | |
| 16 | 7***6 | Щуп | |
| 17 | 7***3 | Прокладка пробки | |
| 18 | 7***1 | Реверс-редуктор | |
| 19 | Б***0 | Болт М10.6gх40.58.016 ГОСТ 7795-70 | |
| 20 | З***7 | Заглушка 28-08 кп ГОСТ 3111-67 | |
| 21 | 7***9 | Крышка верхняя | |
| 22 | 7***0 | Прокладка | |
| 23 | 7***8 | Болт стопорный | |
| 24 | 7***6 | Штифт | |
| 25 | 7***6 | Пружина | |
| 26 | 7***5 | Фиксатор | |
| 27 | 7***1 | Вилка ведущего вала | |
| 28 | 7***2 | Пластина замковая | |
| 29 | 7***5 | Обойма | |
| 30 | 7***4 | Пластина замковая | |
| 31 | Б***0 | Болт М10.6gх20.58.016 ГОСТ 7796-70 | |
| 32 | 7***4 | Вилка ведомого вала | |
| 33 | К***6 | Планка распределительная | |
| 34 | 7***А | Кольцо уплотнительное | |
| 35 | 7***7 | Валик передний | |
| 36 | 7***8 | Валик задний | |
| 37 | 7***2 | Серьга | |
| 38 | Ш***8 | Шайба 10.01 ГОСТ 11371-78 | |
| 39 | Ш***9 | Шплинт 3,2х18 ГОСТ 397-79 | |
| 40 | Б***0 | Болт М12.6gх35.58.016 ГОСТ 7796-70 | |
| 41 | Ш***0 | Шайба 1265Г05 ГОСТ 6402-70 | |
| 42 | 7***1 | Фланец |
