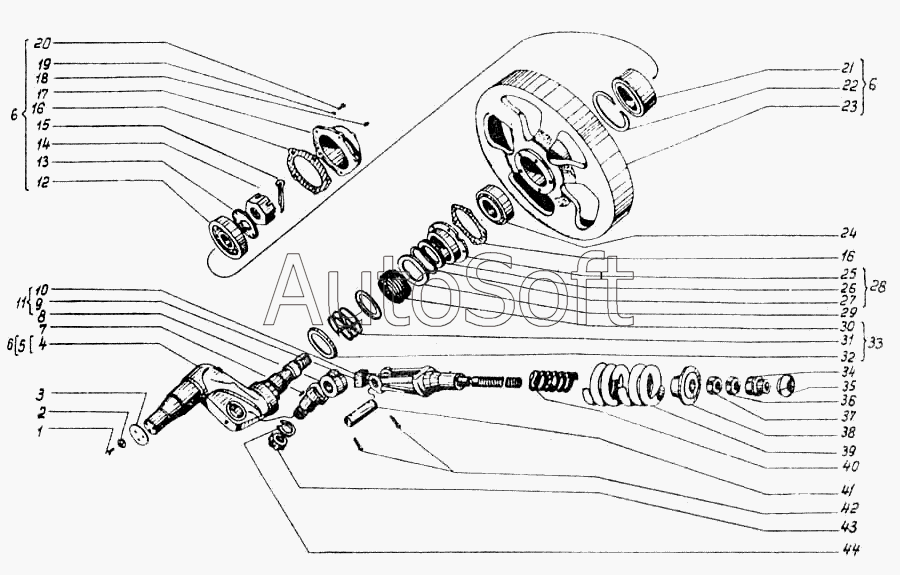

Каталог запасных частей к технике: ВгТЗ ДТ-75МВ (2002). Колесо направляющее
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 85.32.001 | 8***1 | Колесо направляющее правое в сборе | |
| 85.32.002 | 8***2 | Колесо направляющее левое в сборе | |
| 1 | Б***0 | Болт М12х1.25.6gх25.58.016 ГОСТ 7796-70 | |
| 2 | Ш***0 | Шайба 1265Г05 ГОСТ 6402-70 | |
| 3 | 7***0 | Шайба упорная | |
| 4 | 8***2 | Ось коленчатая | |
| 5 | 8***2 | Ось коленчатая | |
| 6 | 8***2 | Колесо направляющее | |
| 7 | 8***3 | Шпонка сегментная | |
| 8 | 7***1 | Ушко | |
| 9 | 7***2 | Болт натяжной | |
| 10 | 7***А | Упор пружины | |
| 11 | 8***3 | Амортизатор механический | |
| 12 | П***9 | Подшипник роликовый конический 0-7311К (55х120х32) ГОСТ 333-79 | |
| 13 | 8***3 | Шайба упорная | |
| 14 | 8***4 | Гайка | |
| 15 | Ш***9 | Шплинт 8х70 ГОСТ 397-79 | |
| 16 | 7***А | Прокладка | |
| 17 | 7***4 | Крышка | |
| 18 | П***8 | Пробка 2-1МК16.10КП 06 ГОСТ 12717-78 | |
| 19 | Ш***0 | Шайба 1065Г05 ГОСТ 6402-70 | |
| 20 | Б***0 | Болт М10.6gх25.58.016 ГОСТ 7796-70 | |
| 21 | 7***7 | Втулка распорная | |
| 22 | К***8 | Кольцо 2В120 ГОСТ 13941-68 | |
| 23 | 7***Ж | Колесо направляющее | |
| 24 | П***9 | Подшипник роликовый конический 0-7513К (65х20х33) ГОСТ 333-79 | |
| 25 | 7***1 | Корпус уплотнения внешний | |
| 26 | 5***2 | Кольцо уплотнительное | |
| 27 | 5***8 | Кольцо | |
| 28 | 7***2 | Корпус уплотнения в сборе | |
| 29 | 5***9 | Кольцо уплотнительное малое | |
| 30 | 5***Б | Чехол уплотнения | |
| 31 | 5***3 | Пружина уплотнения в сборе | |
| 32 | 5***А | Шайба нажимная | |
| 33 | 5***5 | Чехол уплотнения в сборе | |
| 34 | 7***А | Гайка регулировочная натяжения | |
| 35 | 7***8 | Яблоко упорное | |
| 36 | Г***0 | Гайка М36х3.8.016 ГОСТ 5916-70 | |
| 37 | Г***0 | Гайка М36х 3.8.016 ГОСТ 5915-70 | |
| 38 | 7***6 | Упор | |
| 39 | 7***5 | Пружина | |
| 40 | 7***6 | Пружина малая | |
| 41 | 7***1 | Палец ушка | |
| 42 | Ш***9 | Шплинт 6,3х50 ГОСТ 397-79 | |
| 43 | Г***0 | Гайка М30х2-6Н.8.016 ГОСТ 15522-70 | |
| 44 | Ш***0 | Шайба 30 65Г 05 ГОСТ 6402-70 |
