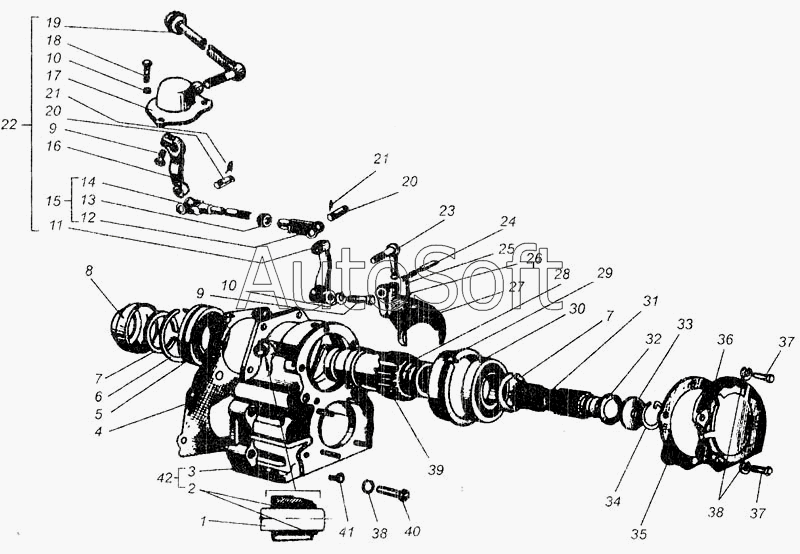

Каталог запасных частей к технике: ВгТЗ ДТ-75В, ДТ-75БВ, ДТ75Н. Вал отбора мощности
32
22
23
24
25
26
27
28
29
30
31
21
21
33
34
35
36
37
37
38
38
39
40
41
42
10
10
1
2
3
4
5
6
7
7
8
9
9
11
12
13
14
15
16
17
18
19
20
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 77.41.322-1Б | 7***Б | Шестерня ведущая | |
| 78.41.001 | 7***1 | Вал отбора мощности | |
| 78.41.005 | 7***5 | ВОМ | |
| 85.41 201-1А | 8***А | Вал ведущий | |
| 1 | 7***5 | Кольцо | |
| 2 | 7***2 | Втулка | |
| 3 | 7***1 | Корпус | |
| 4 | 7***А | Прокладка | |
| 5 | 5***3 | Шарикоподшипник радиальный однорядный со стопорной канавкой на наружном кольце (65Х120Х23) | |
| 6 | 7***А | Кольцо пружинное упорное | |
| 7 | 2***5 | Кольцо ГОСТ 13940-68 | |
| 8 | 7***0 | Шайба | |
| 9 | М***6 | Болт | |
| 10 | Ш***0 | Шайба 10.65Г.05 ГОСТ 6402-70 | |
| 11 | 7***8 | Рычаг переключения | |
| 12 | А***7 | Вилка | |
| 13 | М***6 | Гайка ГОСТ5916-70 | |
| 14 | 7***3 | Тяга с вилкой | |
| 15 | 7***2 | Тяга с вилкой | |
| 16 | 7***1 | Рычаг | |
| 17 | К***4 | Крышка в сборе | |
| 18 | М***6 | Болт ГОСТ 7796-70 | |
| 19 | К***2 | Валик управления в сборе | |
| 20 | А***1 | Палец | |
| 21 | Ш***9 | Шплинт 4х22 ГОСТ 397-79 | |
| 22 | 7***1 | Управление | |
| 23 | 7***1 | Рычаг вилки в сборе | |
| 24 | 7***2 | Валик переключения | |
| 25 | Б***м | Шарик ГОСТ 3722-60 | |
| 26 | 7***5 | Пружина | |
| 27 | 7***1 | Вилка переключения | |
| 28 | 7***3 | Шестерня ведущая (540 об/мин.) | |
| 29 | 7***1 | Стакан подшипника верхний | |
| 30 | 6***М | Подшипник ГОСТ 8328-75 | |
| 31 | 7***1 | Вал ведущий | |
| 32 | 2***5 | Кольцо ГОСТ 13940-68 | |
| 33 | 7***1 | Шайба упорная ведущего вала | |
| 34 | 7***А | Кольцо запорное ведущего вала | |
| 35 | 7***1 | Прокладка | |
| 36 | 7***2 | Крышка подшипника верхняя | |
| 37 | М***6 | Болт ГОСТ 7796-70 | |
| 38 | 1***5 | Шайба ГОСТ 6402-70 | |
| 39 | 7***5 | Шестерня ведущая (1000 об/мин.) | |
| 40 | М***6 | Болт ГОСТ 7795-70 | |
| 41 | П***М | Пробка КГ 1/8"-3 МТСХМ | |
| 42 | 7***8 | Корпус со втулками |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
