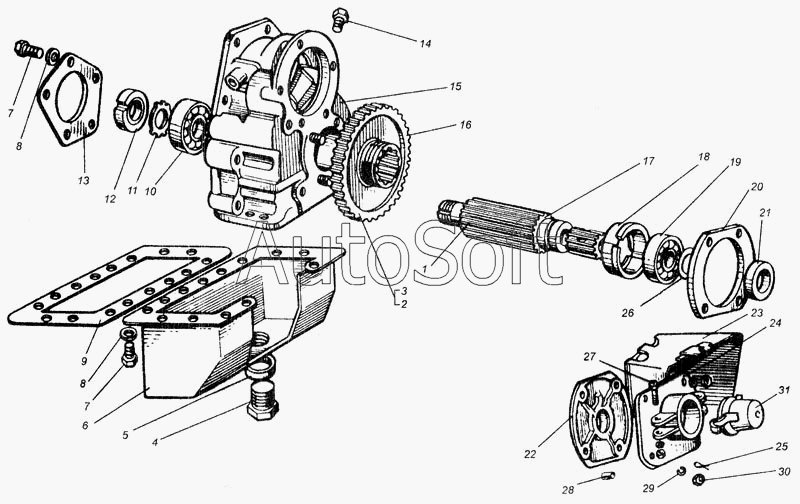

Каталог запасных частей к технике: ВгТЗ ДТ-75В, ДТ-75БВ, ДТ75Н. Вал отбора мощности. Вал ведомый
1
2
3
4
5
6
7
7
8
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 77.41.363 | 7***3 | Шестерня ведущая (540 об/мин.) | |
| 78.41.050 | 7***0 | Вал отбора мощности | |
| 1 | 7***9 | Вал (20 шлиц, 1000 об/мин.) | |
| 2 | 7***4 | Шестерня ведомая (1000 об/мин.) | |
| 3 | 7***2 | Шестерня ведомая (540 об/мин.) | |
| 4 | 7***9 | Пробка спускная | |
| 5 | 7***4 | Кольцо уплотняющее | |
| 6 | 7***7 | Крышка нижняя в сборе | |
| 7 | М***6 | Болт ГОСТ 7796-70 | |
| 8 | 8***5 | Шайба ГОСТ 6402-70 | |
| 9 | 7***5 | Прокладка крышки нижней | |
| 10 | 4***6 | Шарикоподшипник радиальный однорядный (30Х90Х23) | |
| 11 | 7***4 | Шайба замочная | |
| 12 | 7***3 | Гайка | |
| 13 | 7***1 | Крышка подшипника | |
| 14 | П***М | Пробка КГ 3/4"-3 МТСХМ | |
| 15 | 7***В | Корпус вала отбора мощности | |
| 16 | 7***1 | Шестерня ведомая z=57 | |
| 17 | 7***1 | Вал ведомый | |
| 18 | 7***1 | Стакан подшипника нижний | |
| 19 | 6***М | Подшипник ГОСТ 8328-75 | |
| 20 | 7***Б | Прокладка | |
| 21 | М***9 | Манжета 1.1-45х64-4 ГОСТ 8752-79 | |
| 22 | 7***1 | Крышка | |
| 23 | 7***3 | Кожух защитный | |
| 24 | 7***5 | Фланец | |
| 25 | Ш***9 | Шплинт 3,2х25 ГОСТ 397-79 | |
| 26 | 7***7 | Кольцо запорное ведомого вала | |
| 27 | 2***р | Ось ГОСТ 9650-71 | |
| 28 | 7***1 | Проставка | |
| 29 | 1***5 | Шайба ГОСТ 6402-70 | |
| 30 | М***6 | Гайка ГОСТ 5915-70 | |
| 31 | 7***6 | Колпак |
