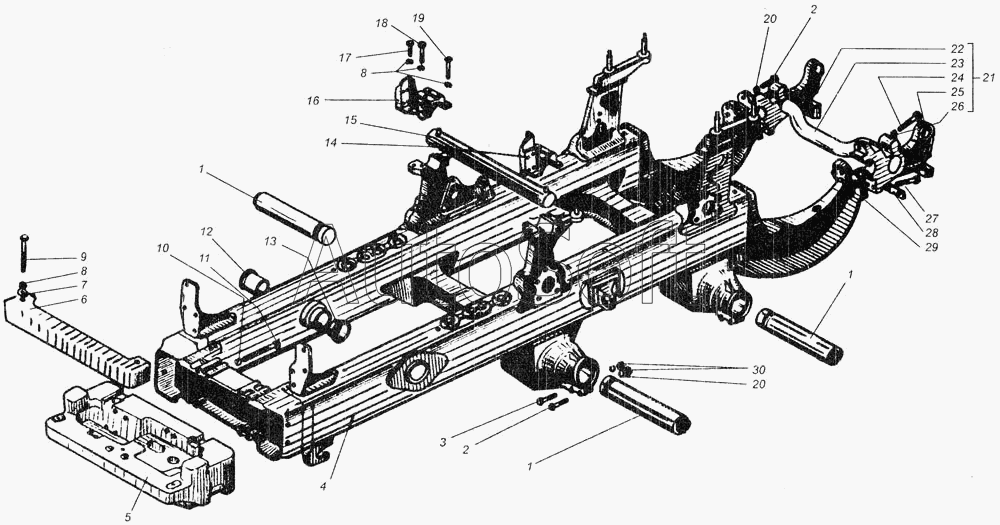

Каталог запасных частей к технике: ВгТЗ ДТ-75В, ДТ-75БВ, ДТ75Н. Рама трактора ДТ-75В
15
30
29
28
27
26
25
24
23
22
21
20
20
19
18
17
16
14
13
12
11
10
9
8
8
7
6
5
4
3
2
2
1
1
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 88.30.004 | 8***4 | Рама | |
| 1 | 7***А | Цапфа | |
| 2 | 5***8 | Болт | |
| 3 | 5***4 | Болт | |
| 4 | 8***0 | Рама сварная | |
| 5 | 8***5 | Груз | |
| 6 | 8***1 | Груз малый | |
| 7 | 7***8 | Шайба | |
| 8 | 1***5 | Шайба ГОСТ 6402-70 | |
| 9 | М***6 | Болт ГОСТ 7795-70 | |
| 10 | 2***5 | Шайба ГОСТ 6402-70 | |
| 11 | М***6 | Болт ГОСТ 7795-70 | |
| 12 | 7***А | Втулка большая | |
| 13 | 7***1 | Втулка малая | |
| 14 | 7***1 | Головка верхняя левая | |
| 15 | 8***1 | Ось верхняя в сборе | |
| 16 | 7***1 | Головка верхняя правая | |
| 17 | М***6 | Болт ГОСТ 7796-70 | |
| 18 | М***6 | Болт ГОСТ 7795-70 | |
| 19 | М***6 | Болт ГОСТ 7795-70 | |
| 20 | 2***5 | Шайба ГОСТ 6402-70 | |
| 21 | 7***6 | Ось задняя | |
| 22 | 7***6 | Кронштейн соединительный правый | |
| 23 | 7***2 | Ось задняя | |
| 24 | М***6 | Болт ГОСТ 7795-70 | |
| 25 | 7***6 | Кронштейн соединительный левый | |
| 26 | 2***5 | Шайба ГОСТ 6402-70 | |
| 27 | М***6 | Болт ГОСТ7795-70 | |
| 28 | 7***9 | Пластина стопорная заднего кронштейна | |
| 29 | Ш***0 | Штифты ГОСТ 3128-70 1.6п 8х50 | |
| 30 | М***6 | Гайка ГОСТ 5915-70 |
