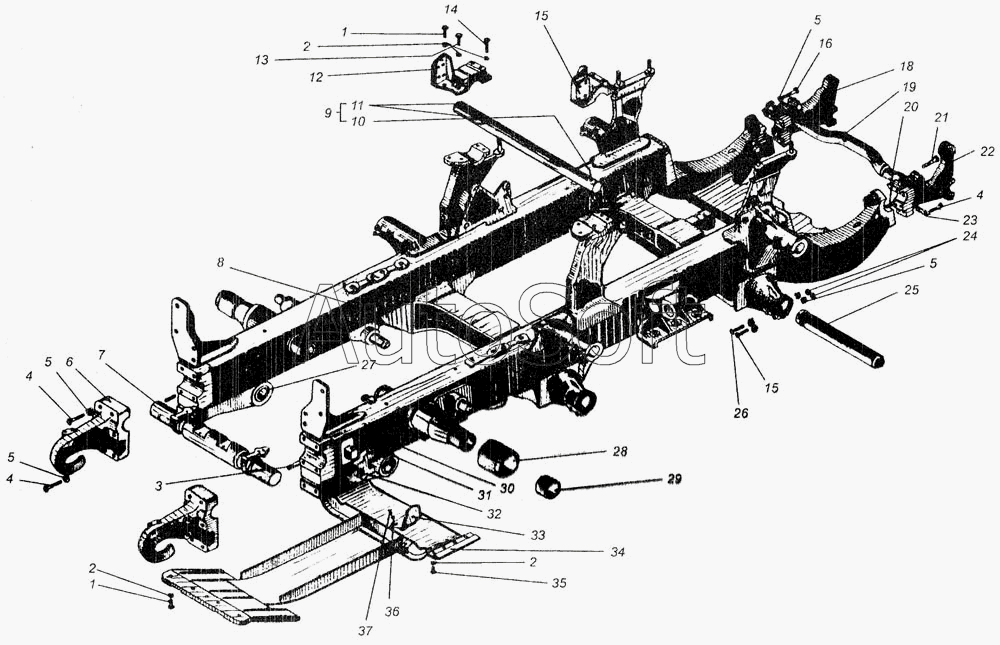

Каталог запасных частей к технике: ВгТЗ ДТ-75В, ДТ-75БВ, ДТ75Н. Рама трактора ДТ-75БВ
1
1
2
2
2
3
4
4
4
5
5
5
5
6
7
8
9
10
11
12
13
14
16
18
19
20
21
22
23
24
25
26
27
28
28
29
30
31
32
33
34
35
36
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| Б88.30.001 | Б***1 | Рама | |
| 1 | М***6 | Болт ГОСТ 7796-70 | |
| 2 | 1***5 | Шайба ГОСТ 6402-70 | |
| 3 | 7***3 | Штифт | |
| 4 | М***6 | Болт ГОСТ 7795-70 | |
| 5 | 2***5 | Шайба ГОСТ 6402-70 | |
| 6 | Б***3 | Бугель передний | |
| 7 | Б***1 | Ось передняя | |
| 8 | Б***1 | Рама сварная | |
| 9 | 8***1 | Ось верхняя в сборе | |
| 10 | 8***1 | Ось верхняя | |
| 11 | 1***2 | Штифт ГОСТ 3128-70 | |
| 12 | 7***1 | Головка верхняя правая | |
| 13 | М***6 | Болт ГОСТ 7795-70 | |
| 14 | М***6 | Болт ГОСТ 7795-70 | |
| 16 | 5***8 | Болт | |
| 17 | 7***6 | Ось задняя | |
| 18 | 7***6 | Кронштейн соединительный правый | |
| 19 | 7***2 | Ось задняя | |
| 20 | 1***0 | ШтифтГОСТ3128-70 | |
| 21 | М***6 | Болт ГОСТ 7795-70 | |
| 22 | 7***6 | Кронштейн соединительный левый | |
| 23 | 7***9 | Пластина стопорная заднего кронштейна | |
| 24 | М***6 | Гайка ГОСТ 5915-70 | |
| 25 | 7***А | Цапфа | |
| 26 | 5***4 | Болт | |
| 27 | 7***1 | Головка верхняя левая | |
| 28 | Б***А | Втулка | |
| 28 | Б***А | Втулка | |
| 29 | Б***8 | Втулка большая | |
| 30 | Б***9 | Втулка малая | |
| 31 | М***6 | Болт ГОСТ7795-70 | |
| 32 | 1***5 | Шайба ГОСТ 6402-70 | |
| 33 | Б***2 | Упор | |
| 34 | Б***5 | Щиток сливной | |
| 35 | Б***1 | Поддон передний | |
| 36 | М***6 | Болт ГОСТ 7796-70 | |
| 37 | 1***5 | Шайба ГОСТ 6402-70 | |
| 38 | М***6 | Болт ГОСТ 7796-70 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
