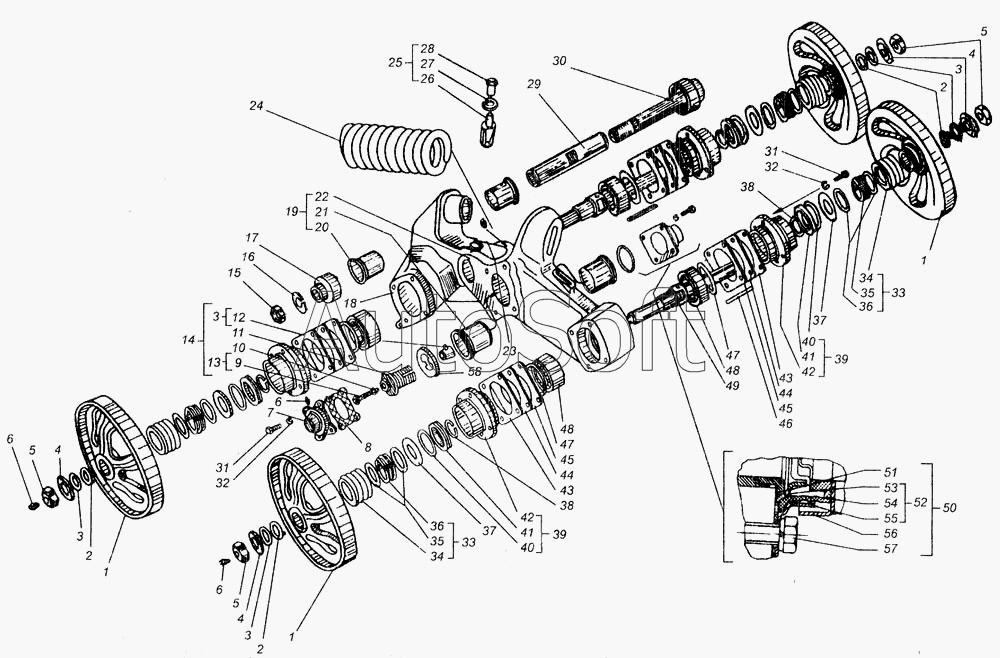

Каталог запасных частей к технике: ВгТЗ ДТ-75В, ДТ-75БВ, ДТ75Н. Каретка подвески
32
32
41
41
40
40
39
39
38
38
37
37
36
36
34
34
33
33
42
42
31
31
30
29
28
27
26
50
57
56
55
54
53
52
51
25
49
48
48
47
47
46
45
45
44
44
43
43
4
10
9
8
7
6
6
6
5
5
5
11
4
4
3
3
3
3
2
2
2
1
1
1
17
24
23
22
21
20
19
18
16
15
14
13
12
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 85 31.020 | 8***0 | Установка подножки | |
| 85.31.001-1 | 8***1 | Каретка подвески передняя правая и задняя левая | |
| 85.31.002-1 | 8***1 | Каретка подвески передняя левая и задняя правая | |
| 85.31.019 | 8***9 | Подножка | |
| 85.31.128-А | 8***А | Болт | |
| Подшипник роликовый | П***й | Подшипник роликовый | |
| Подшипник роликовый | П***й | Подшипник роликовый | |
| 1 | 5***И | Каток опорный | |
| 1 | 5***И | Каток опорный | |
| 2 | 8***4 | Кольцо | |
| 2 | 8***4 | Кольцо | |
| 3 | 5***8 | Шайба | |
| 3 | 5***8 | Шайба | |
| 4 | 8***0 | Шайба стопорная | |
| 4 | 8***0 | Шайба стопорная | |
| 5 | А***1 | Гайка оси катка | |
| 5 | А***1 | Гайка оси катка | |
| 6 | 2***6 | Пробка ГОСТ 12717-78 | |
| 6 | 2***6 | Пробка ГОСТ 12717-78 | |
| 7 | 7***А | Крышка | |
| 8 | 7***4 | Прокладка | |
| 9 | М***6 | Гайка ГОСТ 5915-70 | |
| 10 | 2***5 | Шайба ГОСТ 6402-70 | |
| 11 | 7***8 | Гайка цанговая | |
| 12 | 7***3 | Втулка конусная | |
| 13 | 7***Р | Втулка конусная в сборе с болтом | |
| 14 | 8***7 | Гайка цанговая | |
| 15 | М***6 | Гайка ГОСТ 15522-70 | |
| 16 | 3***5 | Шайба ГОСТ 6402-70 | |
| 17 | 8***4 | Крышка | |
| 18 | 8***1 | Балансир внутренний | |
| 19 | 8***1 | Балансир внешний в сборе | |
| 20 | 7***1 | Втулка малая | |
| 21 | 7***А | Втулка | |
| 22 | 8***1 | Балансир внешний | |
| 23 | 3***6 | Пробка ГОСТ 12717-78 | |
| 24 | 8***2 | Рессора | |
| 25 | 8***Р | Клин | |
| 26 | 8***1 | Клин | |
| 27 | 2***5 | Шайба ГОСТ6402-70 | |
| 28 | 8***2 | Гайка | |
| 29 | 8***7 | Ось качания | |
| 30 | 8***А | Ось | |
| 31 | М***6 | Болт ГОСТ 7796-70 | |
| 32 | 1***5 | Шайба ГОСТ 6402-70 | |
| 33 | 5***5 | Чехол уплотнения в сборе | |
| 34 | 5***Б | Чехол уплотнения | |
| 36 | 5***3 | Пружина уплотнения в сборе | |
| 37 | 5***0 | Кольцо уплотнительное малое | |
| 38 | 5***2 | Кольцо стопорное | |
| 39 | 5***1 | Корпус уплотнения в сборе | |
| 40 | 5***3 | Кольцо | |
| 41 | 5***2 | Кольцо уплотнительное | |
| 42 | 5***2 | Корпус уплотнения внешний | |
| 43 | 5***5 | Прокладка регулировочная (0,2 мм) | |
| 44 | 5***4 | Прокладка регулировочная (0,6 мм) | |
| 45 | 5***6 | Прокладка регулировочная (0,4 мм) | |
| 46 | 2***0 | Шпонка | |
| 47 | 5***2 | Кольцо | |
| 48 | 7***М | Подшипник роликовый ГОСТ 333-79 | |
| 49 | 8***А | Ось катка | |
| 50 | 1***9 | Уплотнение | |
| 51 | Т***5 | Кольцо уплотнительное | |
| 52 | 8***1 | Уплотнение | |
| 53 | 8***0 | Обойма ведущая | |
| 54 | 8***3 | Чехол | |
| 55 | 8***1 | Обойма внешняя | |
| 56 | 7***1 | Кольцо защитное | |
| 57 | М***6 | Болт ГОСТ 7796-70 | |
| 58 | 7***1 | Шайба |
