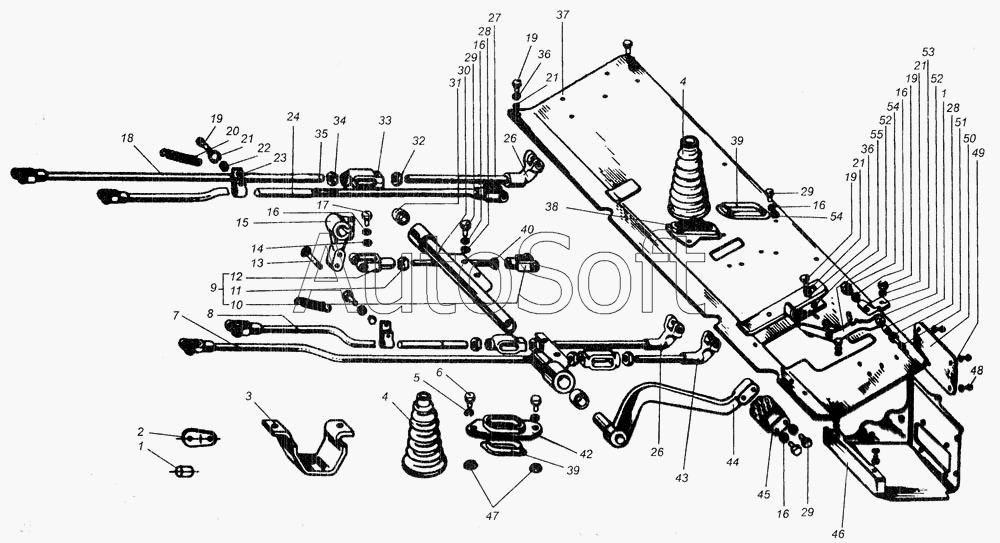

Каталог запасных частей к технике: ВгТЗ ДТ-75В, ДТ-75БВ, ДТ75Н. Управление трактором. Основание. Тяги
1
1
2
3
4
4
5
6
7
8
10
11
12
13
14
15
16
16
16
16
16
17
18
19
19
19
19
20
21
21
21
21
22
23
24
26
26
27
28
28
29
29
29
30
31
32
33
34
35
36
36
37
38
39
39
40
42
43
44
45
46
47
48
49
50
51
52
52
53
54
54
55
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 78.40.0102 | 7***2 | Управление | |
| 79.40.001 | 7***1 | Управление трактором | |
| Б78.40.001 | Б***1 | Управление трактором ДТ-75БВ, ДТ-75ВХ и ДТ-75ВР | |
| Б78.40.023 | Б***3 | Управление | |
| 1 | 7***2 | Втулка распорная малая | |
| 1 | 7***2 | Втулка распорная малая | |
| 2 | 8***6 | Ушко | |
| 2 | 8***6 | Ушко | |
| 3 | 8***2 | Козырек | |
| 4 | 7***4 | Чехол | |
| 4 | 7***4 | Чехол | |
| 5 | 8***5 | Шайба ГОСТ 6402-70 | |
| 6 | М***6 | Болт ГОСТ 7796-70 | |
| 7 | 8***0 | Тяга правая | |
| 8 | 8***2 | Тяга правая | |
| 10 | 7***2 | Тяга | |
| 11 | М***6 | Гайка ГОСТ5916-70 | |
| 12 | А***7 | Вилка | |
| 13 | О***1 | Ось 22-120х45 ГОСТ 9650-71 | |
| 14 | 8***7 | Шпонка | |
| 15 | 7***1 | Рычаг педали | |
| 16 | 1***5 | Шайба ГОСТ 6402-70 | |
| 16 | 1***5 | Шайба ГОСТ 6402-70 | |
| 17 | М***6 | Болт ГОСТ 7796-70 | |
| 18 | 8***5 | Тяга левая | |
| 19 | М***6 | Болт ГОСТ 7796-70 | |
| 20 | 5***А | Пружина оттяжная | |
| 21 | 1***5 | Шайба ГОСТ 6402-70 | |
| 22 | М***6 | Гайка ГОСТ 5915-70 | |
| 23 | 8***1 | Хомут | |
| 24 | 8***8 | Тяга | |
| 26 | 8***4 | Тяга | |
| 27 | 8***9 | Тяга | |
| 28 | 1***1 | Шайба ГОСТ 11371-68 | |
| 29 | М***6 | Болт ГОСТ 7796-70 | |
| 30 | 7***7 | Труба педали | |
| 31 | 5***6 | Втулка | |
| 32 | М***6 | Гайка ГОСТ 5916-70 | |
| 33 | К***4 | Муфта регулировочная большая | |
| 34 | М***6 | Гайка ГОСТ 5916-70 | |
| 35 | 8***6 | Тяга | |
| 36 | 1***1 | Шайба ГОСТ 11371-78 | |
| 37 | 7***1 | Основание | |
| 38 | 7***6 | Обойма левая | |
| 39 | 8***4 | Вкладыш | |
| 40 | М***6 | Гайка ГОСТ 5916-70 | |
| 42 | 7***7 | Обойма правая | |
| 43 | 7***2 | Тяга | |
| 44 | 7***2 | Педаль | |
| 45 | 7***6 | Подушка | |
| 46 | 8***1 | Кожух | |
| 47 | М***6 | Гайка ГОСТ 5915-70 | |
| 48 | М***6 | Винт ГОСТ 17473-72 | |
| 49 | 5***5 | Шайба ГОСТ 6402-70 | |
| 50 | 8***7 | Крышка кожуха | |
| 51 | М***6 | Болт ГОСТ 7796-70 | |
| 52 | 8***6 | Сектор педали | |
| 53 | 8***4 | Ушко сектора педали | |
| 54 | М***6 | Гайка ГОСТ 5915-70 | |
| 55 | 8***4 | Упор рычага левого |
