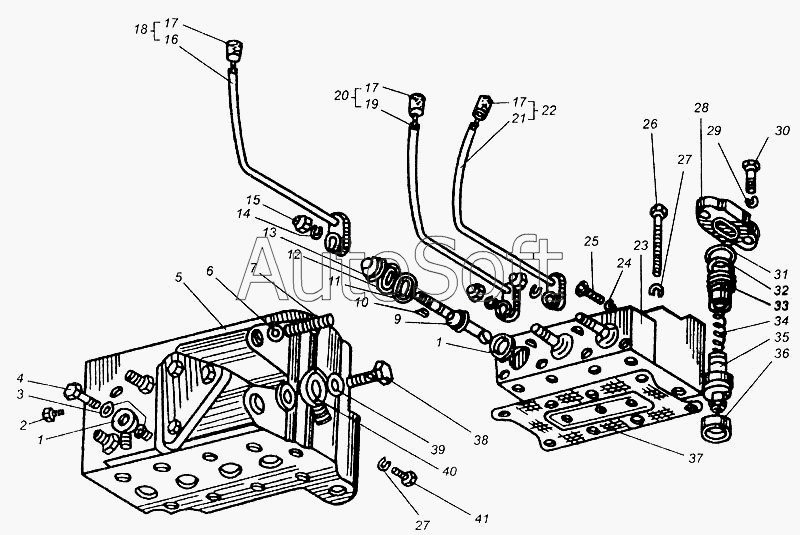

Каталог запасных частей к технике: ВгТЗ ДТ-75В, ДТ-75БВ, ДТ75Н. Установка распределителя
1
1
2
3
4
5
6
7
9
10
11
12
13
14
15
16
17
17
17
18
19
20
21
22
23
24
25
26
27
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 78.64.001 | 7***1 | Установка распределителя | |
| Б78.64.001 | Б***1 | Установка распределителя (для трактора ДТ-75БВ) | |
| НШ10-0101034 | Н***4 | Кольцо уплотнительное | |
| 1 | 7***А | Угольник поворотный | |
| 2 | П***а | Пробка | |
| 3 | 7***4 | Шайба малая | |
| 4 | 7***5 | Болт | |
| 5 | Р***0 | Корпус распределителя | |
| 6 | 0***2 | Кольцо уплотнительное | |
| 7 | Н***5 | Штуцер проходной | |
| 8 | Р***4 | Кольцо нижнее | |
| 9 | Р***Б | Рычаг | |
| 10 | Ш***0 | Шпонка 3х6,5 ГОСТ 24071-80 | |
| 11 | Н***7 | Кольцо уплотнительное | |
| 12 | Р***5 | Кольцо верхнее | |
| 13 | Р***М | Чехол | |
| 14 | 1***Г | Шайба ГОСТ 6402-70 | |
| 15 | М***6 | Гайка ГОСТ 5915-72 | |
| 16 | 7***1 | Рычаг левый | |
| 17 | А***0 | Рукоятка управления | |
| 18 | 7***1 | Рычаг левый | |
| 19 | 7***1 | Рычаг средний | |
| 20 | 7***1 | Рычаг средний | |
| 21 | 7***1 | Рычаг правый | |
| 22 | 7***1 | Рычаг правый | |
| 23 | Р***Б | Крышка верхняя | |
| 24 | 8***Г | Шайба | |
| 25 | М***6 | Болт ГОСТ 7796-70 | |
| 26 | М***6 | Болт ГОСТ 7795-70 | |
| 27 | 8***Г | Шайба | |
| 28 | Р***Г | Упор | |
| 29 | 1***Г | Шайба ГОСТ 6402-70 | |
| 30 | М***0 | Винт | |
| 31 | Р***7 | Кольцо V-35х30-2 ГОСТ 9833-61 | |
| 32 | Н***1 | Кольцо уплотнительное | |
| 33 | Р***А | Направляющая клапана | |
| 34 | Р***2 | Пружина перепускного клапана | |
| 35 | Р***1 | Клапан перепускной в сборе | |
| 36 | Р***0 | Гнездо | |
| 37 | Р***8 | Прокладка верхняя | |
| 38 | 7***3 | Болт поворотного угольника | |
| 39 | 7***5 | Шайба большая | |
| 40 | 7***А | Угольник поворотный большой | |
| 41 | М***6 | Болт ГОСТ 7796-70 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
