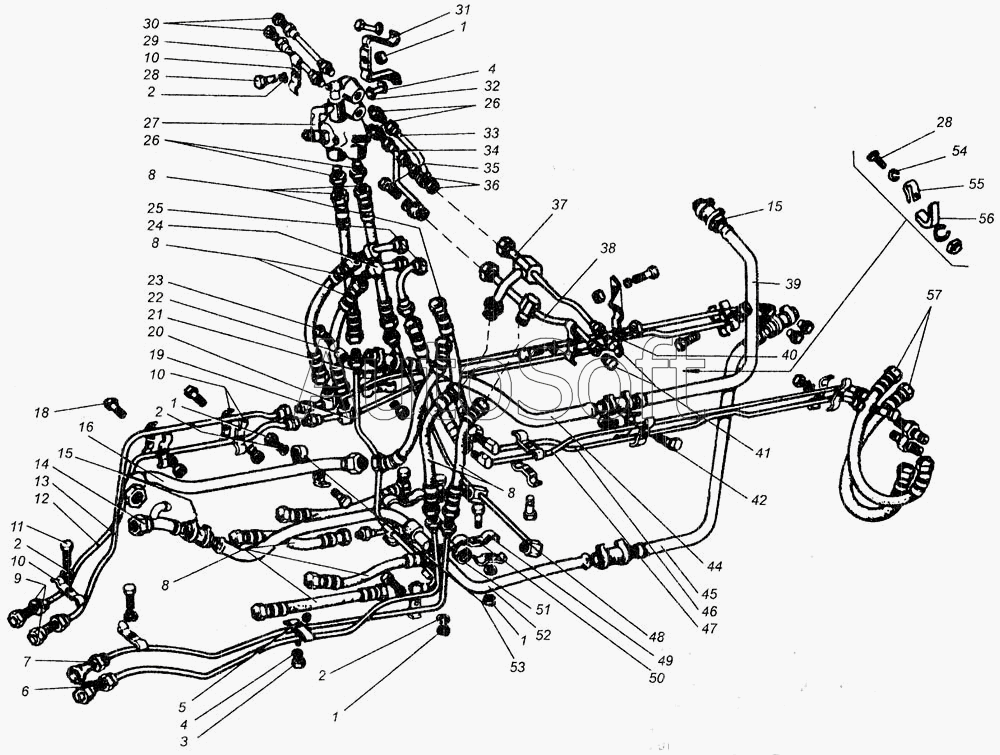

Каталог запасных частей к технике: ВгТЗ ДТ-75В, ДТ-75БВ, ДТ75Н. Маслопроводы гидросистемы трактора ДТ-75БВ
44
29
30
31
32
33
34
35
36
37
38
39
40
41
42
28
28
45
46
47
48
49
50
51
52
53
54
55
56
57
13
1
1
1
1
2
2
2
2
3
4
4
5
6
7
8
8
8
8
9
10
10
10
11
12
14
15
15
16
18
19
20
21
22
23
24
25
26
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| Б78.66.001 | Б***1 | Маслопроводы гидросистемы (комплектации С1 и С4) | |
| Б78.66.002 | Б***2 | Маслопроводы гидросистемы (комплектации С1 и С4 спецзаказ) | |
| Б78.66.003 | Б***3 | Маслопроводы гидросистемы (комплектация С2) | |
| 1 | М***6 | Гайка ГОСТ 5915-70 | |
| 2 | 1***5 | Шайба ГОСТ 6402-70 | |
| 3 | М***6 | Гайка ГОСТ 5915-70 | |
| 4 | 8***5 | Шайба ГОСТ 6402-70 | |
| 5 | Б***4 | Планка | |
| 6 | Б***5 | Труба верхняя | |
| 7 | Б***4 | Труба нижняя | |
| 8 | Н***0 | Рукав высокого давления 11.16 армированный | |
| 9 | Н***2 | Заглушка | |
| 10 | 7***А | Планка прижимная | |
| 11 | М***6 | Болт ГОСТ 7796-70 | |
| 12 | Б***1 | Труба нижняя | |
| 13 | Б***1 | Труба верхняя | |
| 14 | 7***1 | Трубопровод | |
| 15 | 7***4 | Шланг соединительный | |
| 16 | 7***1 | Труба нагнетательная | |
| 18 | М***6 | Болт ГОСТ 7795-70 | |
| 19 | Б***1 | Трубопровод нижний | |
| 20 | Б***1 | Трубопровод верхний | |
| 21 | Б***1 | Трубопровод передний | |
| 22 | Б***9 | Втулка распорная | |
| 23 | М***6 | Болт ГОСТ 7795-70 | |
| 24 | Б***3 | Труба | |
| 25 | Б***1 | Труба | |
| 26 | Н***5 | Штуцер проходной | |
| 27 | Б***2 | Кран распределительный правый | |
| 28 | М***6 | Болт ГОСТ 7796-70 | |
| 29 | Б***А | Труба | |
| 30 | 5***4 | Заглушка | |
| 31 | 7***1 | Кронштейн | |
| 32 | М***6 | Болт ГОСТ 7796-70 | |
| 33 | Б***1 | Труба | |
| 34 | Б***2 | Труба | |
| 35 | 7***5 | Болт | |
| 36 | 7***4 | Шайба малая | |
| 37 | Б***1 | Труба | |
| 38 | Б***1 | Труба | |
| 39 | 7***1 | Труба сливная средняя | |
| 40 | 7***1 | Кронштейн | |
| 41 | Б***1 | Труба | |
| 42 | 7***4 | Хомутик стяжной | |
| 44 | 7***0 | Труба сливная передняя | |
| 45 | 7***2 | Труба заборная задняя | |
| 46 | 7***1 | Труба нижняя | |
| 47 | 7***1 | Труба верхняя | |
| 48 | Б***1 | Трубопровод задний | |
| 49 | Б***1 | Планка прижимная верхняя | |
| 50 | Б***1 | Планка прижимная нижняя | |
| 51 | 7***5 | Амортизатор | |
| 52 | Б***3 | Труба | |
| 53 | 8***7 | Скоба | |
| 54 | 1***1 | Шайба ГОСТ 11371-78 | |
| 55 | К***9 | Скоба | |
| 56 | 7***2 | Кронштейн | |
| 57 | Н***0 | Рукав высокого давления 11-16 армированный |
