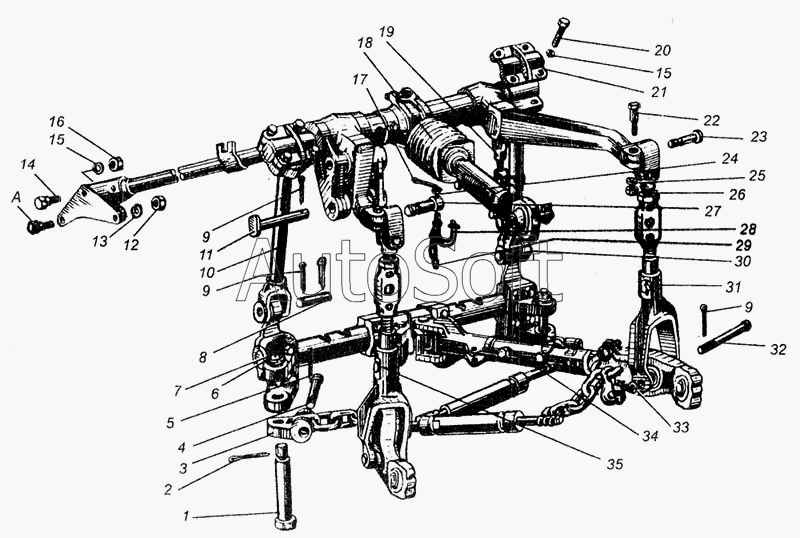

Каталог запасных частей к технике: ВгТЗ ДТ-75В, ДТ-75БВ, ДТ75Н. Механизм навески
27
18
19
20
21
22
23
24
25
26
17
28
29
30
31
32
33
34
35
8
1
2
3
4
5
6
7
9
9
9
10
11
13
14
14
15
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 77.60.001 | 7***1 | Устройство навесное заднее | |
| М20х60.58.016 | М***6 | Болт ГОСТ 7796-70 | |
| 1 | 7***2 | Шайба упорная | |
| 2 | Ш***9 | Шплинт 5х50 ГОСТ 397-79 | |
| 3 | 7***6 | Серьга цепи | |
| 4 | 7***1 | Палец | |
| 5 | Ш***9 | Шплинт 6,3х36 ГОСТ 397-79 | |
| 6 | 2***1 | Шайба | |
| 7 | М***6 | Гайка ГОСТ 5935-73 | |
| 8 | 7***6 | Палец | |
| 9 | Ш***9 | Шплинт 8х50 ГОСТ 397-79 | |
| 10 | К***А | Стойка | |
| 11 | 7***А | Палец | |
| 13 | 2***5 | Шайба ГОСТ 6402-70 | |
| 14 | 7***6 | Болт | |
| 14 | К***6 | Болт | |
| 15 | 2***5 | Шайба ГОСТ 6402-70 | |
| 16 | М***6 | Гайка ГОСТ 5916-70 | |
| 17 | Ш***9 | Шплинт 5х28 ГОСТ 397-79 | |
| 18 | 7***4 | Подъемник | |
| 19 | 7***2 | Стяжка | |
| 20 | М***6 | Болт ГОСТ 7796-70 | |
| 21 | 7***А | Крышка | |
| 22 | 7***4 | Болт рычагов | |
| 23 | 7***8 | Палец рычага малый | |
| 24 | 7***7 | Гайка фиксатора | |
| 25 | 1***5 | Шайба ГОСТ 6402-70 | |
| 26 | М***6 | Гайка ГОСТ 5915-70 | |
| 27 | 7***7 | Палец рычага | |
| 28 | 7***5 | Фиксатор | |
| 29 | 7***8 | Цепочка фиксатора | |
| 30 | К***Б | Стойка | |
| 31 | 7***5 | Раскос | |
| 32 | 7***3 | Палец рычагов нижний | |
| 33 | А***4 | Шайба | |
| 34 | 7***6 | Ось тяговая | |
| 35 | 7***А | Раскос в сборе |
