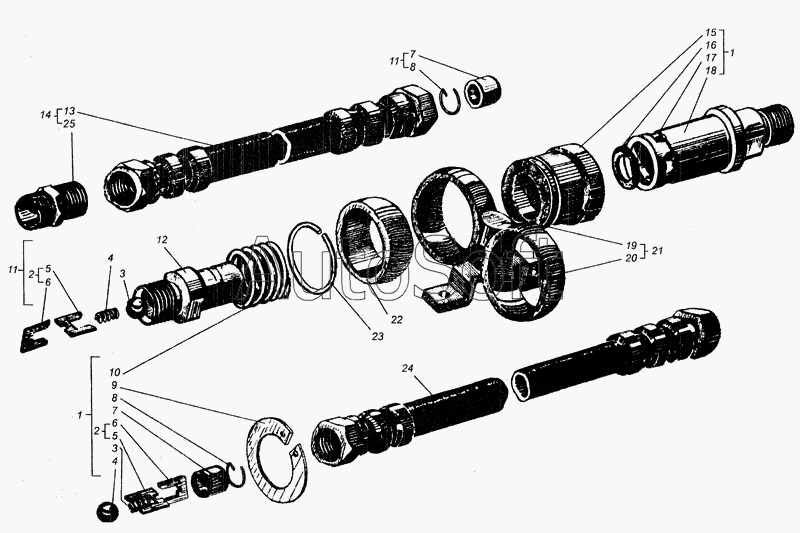

Каталог запасных частей к технике: ВгТЗ ДТ-75В, ДТ-75БВ, ДТ75Н. Муфта разрывная
14
14
25
24
23
22
21
20
19
18
17
16
15
12
11
11
10
9
8
8
7
7
6
6
5
5
4
4
3
3
2
2
1
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 75.61.001 | 7***1 | Муфта разрывная в сборе | |
| Н.036.52.000 | Н***0 | Муфта разрывная | |
| 1 | Н***0 | Корпус левый | |
| 2 | Н***0 | Крестовина | |
| 3 | Н***4 | Пружина | |
| 4 | Ш***0 | Шарик 16,669Н ГОСТ 3722-60 | |
| 5 | Н***2 | Крестовина верхняя | |
| 6 | Н***1 | Крестовина нижняя | |
| 7 | Н***3 | Втулка опорная | |
| 8 | Н***2 | Кольцо стопорное | |
| 9 | 1***2 | Кольцо | |
| 10 | Н***4 | Пружина | |
| 11 | Н***0 | Корпус правый | |
| 12 | Н***1 | Корпус правый | |
| 14 | Н***0 | Рукав высокого давления армированный | |
| 15 | Н***5 | Втулка запорная | |
| 16 | 0***2 | Кольцо ГОСТ 9833-73 | |
| 17 | Ш***0 | Шарик 50 IV 5.556Р ГОСТ 3722-60 | |
| 18 | Н***1 | корпус левый | |
| 19 | 7***1 | Кронштейн | |
| 20 | 7***1 | Обойма шарниров | |
| 21 | 7***6 | Обойма шарниров с кронштейном в сборе | |
| 22 | 7***А | Шарнир | |
| 23 | 7***8 | Кольцо стопорное | |
| 24 | Н***0 | Шланг в сборе | |
| 25 | Н***5 | Штуцер |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
