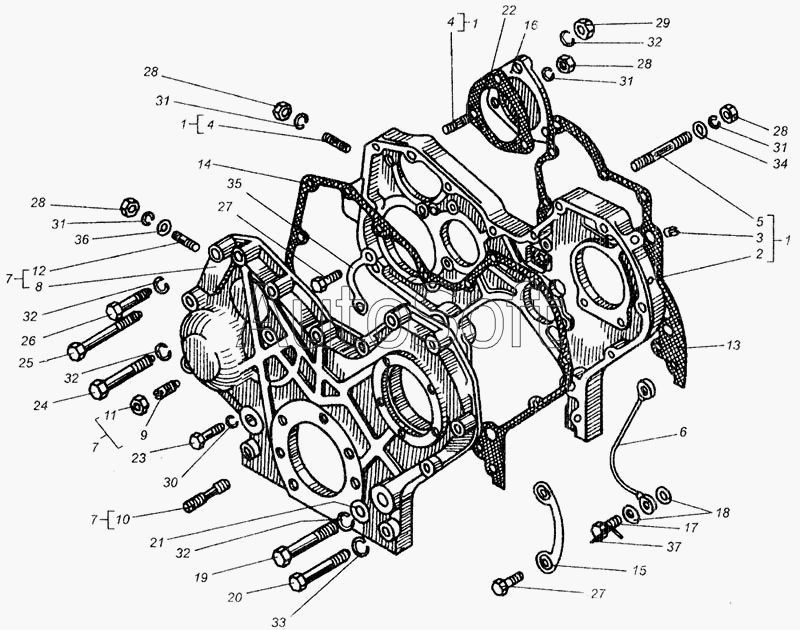

Каталог запасных частей к технике: ВгТЗ ДТ-75В, ДТ-75БВ, ДТ75Н. Картер шестерен
29
20
21
22
23
24
25
26
27
27
28
28
28
28
19
30
31
31
31
31
32
32
32
32
33
34
35
36
37
10
2
3
4
4
5
6
7
7
7
8
9
1
1
1
11
12
13
14
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | С***2 | Картер шестерен | |
| 2 | 1***1 | Картер шестерен | |
| 3 | П***" | Пробка КГ 1/8" | |
| 4 | М***6 | Шпилька ГОСТ 22036-76 | |
| 5 | М***6 | Шпилька ГОСТ 22036-76 | |
| 6 | 1***4 | Трубка подхода смазки | |
| 7 | 1***6 | Крышка картера шестерен | |
| 8 | 1***2 | Крышка картера | |
| 9 | С***9 | Винт упорный | |
| 10 | 1***2 | Шпилька | |
| 11 | 1***6 | Гайка | |
| 12 | М***6 | Шпилька ГОСТ 22036-76 | |
| 13 | С***4 | Прокладка | |
| 14 | 1***5 | Прокладка | |
| 15 | С***7 | Шайба замковая | |
| 16 | 1***3 | Крышка | |
| 17 | С***2 | Болт зажимной | |
| 18 | С***2 | Прокладка поворотного угольника | |
| 19 | С***8 | Болт | |
| 20 | С***9 | Болт | |
| 21 | С***0 | Шайба | |
| 22 | С***7 | Прокладка привода | |
| 23 | М***6 | Болт ГОСТ 7795-70 | |
| 24 | М***6 | Болт ГОСТ 7795-70 | |
| 25 | М***6 | Болт ГОСТ 7795-70 | |
| 26 | 4***6 | Болт ГОСТ 7795-70 | |
| 27 | М***6 | Болт ГОСТ 7796-70 | |
| 28 | М***6 | Гайка ГОСТ 2524-70 | |
| 29 | М***6 | Гайка ГОСТ 2524-70 | |
| 30 | 8***5 | Шайба ГОСТ 6402-70 | |
| 31 | 1***5 | Шайба ГОСТ 6402-70 | |
| 32 | 1***5 | Шайба ГОСТ 6402-70 | |
| 33 | 1***5 | Шайба ГОСТ 6402-70 | |
| 34 | 1***5 | Шайба ГОСТ 10450-78 | |
| 35 | Ш***8 | Шайба замковая | |
| 36 | Ш***1 | Шайба | |
| 37 | 1***5 | Проволока ГОСТ 3282-74 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
