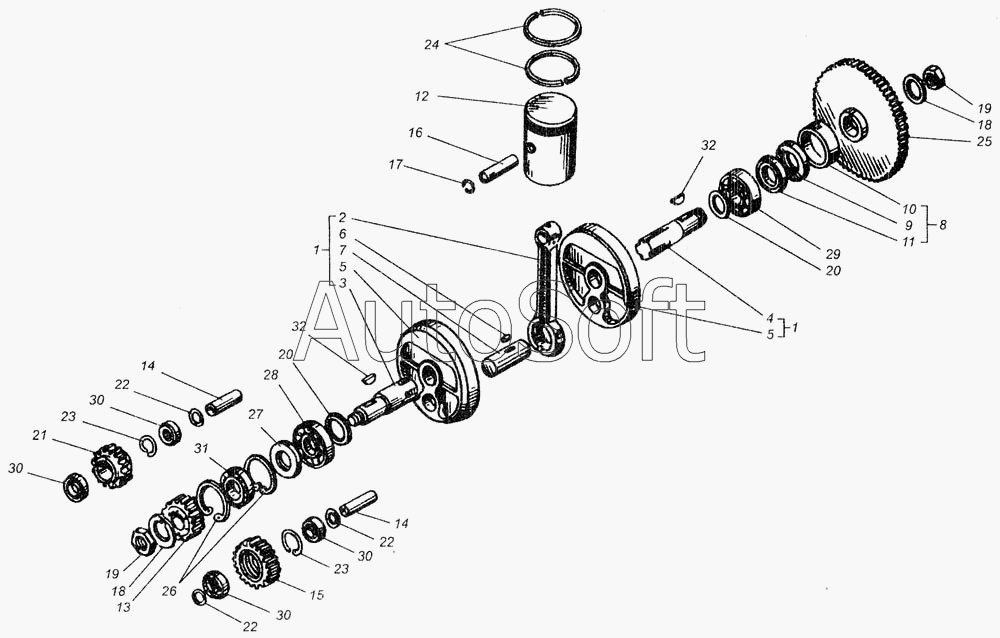

Каталог запасных частей к технике: ВгТЗ ДТ-75В, ДТ-75БВ, ДТ75Н. Кривошипно-шатунный механизм
17
32
32
31
30
30
30
30
29
28
27
26
25
24
23
23
22
22
22
21
20
20
19
19
18
18
1
1
16
15
14
14
13
12
11
10
9
8
7
6
5
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Д***Б | Коленчатый вал | |
| 2 | Д***В | Шатун | |
| 3 | Д***Б | Полуось передняя | |
| 4 | Д***В | Полуось задняя | |
| 5 | Д***Г | Щека | |
| 6 | Д***9 | Ролик 5х8 111А | |
| 7 | Д***Г | Палец кривошипа | |
| 8 | 7***5 | Уплотнение | |
| 9 | Д***6 | Сальник | |
| 10 | 7***5 | Втулка подшипников | |
| 11 | М***0 | Манжета 1х30х52-1 ГОСТ 8752-70 | |
| 12 | Д***Б | Поршень | |
| 13 | Д***В | Колесо зубчатое | |
| 14 | Д***А | Палец зубчатого колеса | |
| 15 | Д***Б | Колесо зубчатое | |
| 16 | Д***А | Палец поршня | |
| 17 | Д***8 | Кольцо стопорное | |
| 18 | Д***Б | Шайба замковая | |
| 19 | Д***А | Гайка маховика | |
| 20 | Д***А | Шайба дистанционная | |
| 21 | Д***А | Колесо зубчатое | |
| 22 | Д***7 | Шайба | |
| 23 | Д***8 | Кольцо стопорное | |
| 24 | Д***А | Кольцо поршневое | |
| 25 | 7***Г | Маховик | |
| 26 | Б***2 | Кольцо | |
| 27 | 1***1 | Манжета | |
| 28 | 2***М | Подшипник | |
| 29 | 1***М | Подшипник | |
| 30 | 2***2 | Подшипник | |
| 31 | 2***5 | Подшипник | |
| 32 | Ш***8 | Шпонка сегментная 5х9 ГОСТ 8795-68 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
