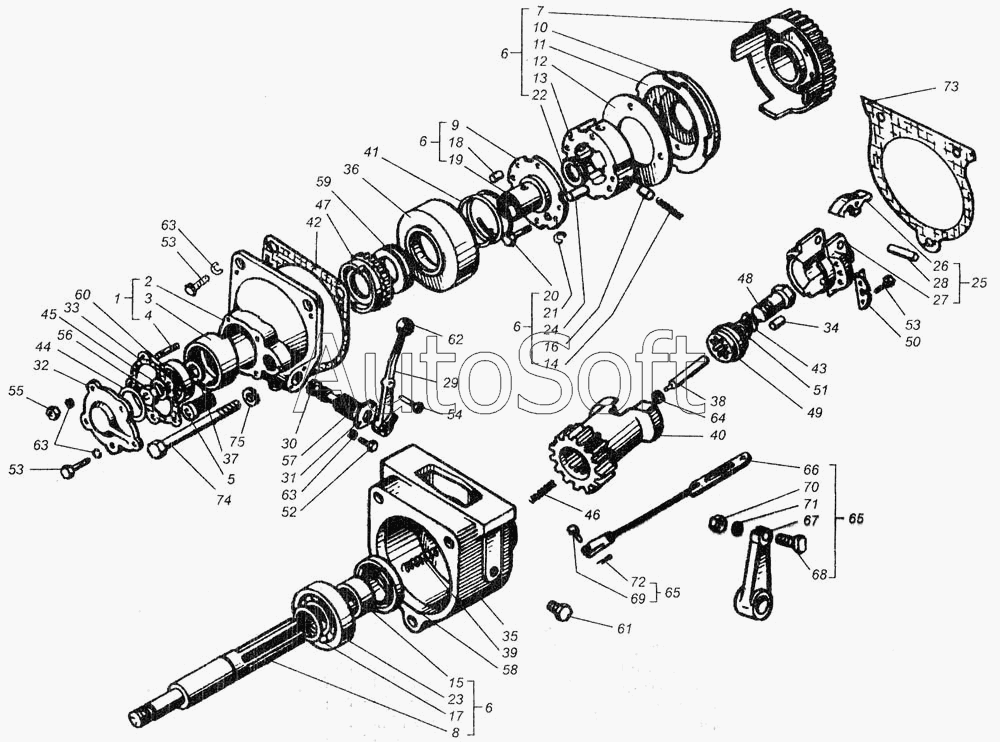

Каталог запасных частей к технике: ВгТЗ ДТ-75В, ДТ-75БВ, ДТ75Н. Редуктор пускового двигателя
47
56
55
54
53
53
53
52
51
50
49
48
57
46
45
44
43
42
41
40
39
66
75
74
73
72
71
70
69
68
67
38
65
65
64
63
63
63
62
61
60
59
58
9
18
17
16
15
14
13
12
11
10
19
8
7
6
6
6
6
5
4
3
2
1
28
37
36
35
34
33
32
31
30
29
27
26
25
24
23
22
21
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| РПД1.000-М | Р***М | Редуктор пускового двигателя | |
| 1 | Р***0 | Крышка | |
| 2 | Р***1 | Крышка корпуса редуктора | |
| 3 | 3***0 | Упор неподвижный | |
| 4 | М***6 | Шпилька ГОСТ 22034-76 | |
| 5 | 3***1 | Валик включения | |
| 6 | С***Б | Вал редуктора | |
| 7 | С***А | Колесо зубчатое | |
| 8 | С***Г | Вал редуктора | |
| 9 | 1***1 | Ступица | |
| 10 | С***1 | Диск ведомый | |
| 11 | С***1 | Диск ведущий | |
| 12 | С***1 | Диск прижимной | |
| 13 | С***1 | Втулка специальная | |
| 14 | С***2 | Плунжер | |
| 15 | С***А | Втулка сальника | |
| 16 | 0***5 | Пружина | |
| 17 | С***6 | Шайба упорная | |
| 18 | Р***9 | Палец | |
| 19 | Р***2 | Втулка | |
| 20 | М***5 | Болт ГОСТ 7795-70 | |
| 21 | 8***5 | Шайба ГОСТ 6402-70 | |
| 22 | 8***6 | Подшипник | |
| 23 | 3***8 | Подшипник | |
| 24 | 1***А | Ролик ГОСТ 22696-77 | |
| 25 | 3***0 | Держатель | |
| 26 | 3***1 | Груз держателя | |
| 27 | 3***0 | Держатель | |
| 28 | 3***0 | Ось груза | |
| 29 | Р***А | Рычаг | |
| 30 | Р***2 | Валик рукоятки | |
| 31 | Р***4 | Крышка валика рукоятки | |
| 32 | Р***1 | Крышка | |
| 33 | Р***6 | Прокладка | |
| 34 | Р***9 | Палец | |
| 35 | 1***1 | Корпус редуктора | |
| 36 | 1***2 | Диск нажимной | |
| 37 | 1***1 | Шайба упорная | |
| 38 | С***1 | Толкатель | |
| 39 | С***Б | Пружина толкателя большая | |
| 40 | С***А | Колесо зубчатое | |
| 41 | С***4 | Упор упругий нажимного диска | |
| 42 | С***А | Прокладка | |
| 43 | 1***А | Шайба замковая | |
| 44 | 1***1 | Кольцо Б-62 | |
| 45 | С***6 | Шайба стопорная | |
| 46 | 3***3 | Пружина | |
| 47 | 3***0 | Упор нажимной | |
| 48 | 3***0 | Болт специальный | |
| 49 | 3***0 | Шайба специальная | |
| 50 | 3***1 | Шайба замковая | |
| 51 | 3***1 | Шайба | |
| 52 | М***6 | Болт ГОСТ 7796-70 | |
| 53 | М***6 | Болт ГОСТ 7796-70 | |
| 54 | М***6 | Болт ГОСТ 7796-70 | |
| 55 | М***6 | Гайка ГОСТ 2524-70 | |
| 56 | М***5 | Гайка ГОСТ 2526-70 | |
| 57 | 0***2 | Кольцо | |
| 58 | 1***1 | Манжета | |
| 59 | 8***9 | Подшипник | |
| 60 | 3***5 | Подшипник | |
| 61 | К***М | Пробка | |
| 62 | Р***6 | Ручка шаровая | |
| 63 | 8***5 | Шайба ГОСТ 6402-70 | |
| 64 | 8***5 | Шайба ГОСТ 10450-78 | |
| 65 | 1***2 | Механизм управления редуктором | |
| 66 | 1***А | Тяга | |
| 67 | 1***А | Рычаг | |
| 68 | 1***6 | Ось специальная | |
| 69 | 5***5 | Палец | |
| 70 | М***6 | Гайка ГОСТ 2524-70 | |
| 71 | 1***5 | Шайба ГОСТ 6402-70 | |
| 72 | 3***1 | Шплинт ГОСТ 397-79 | |
| 73 | С***А | Прокладка корпуса редуктора | |
| 74 | М***6 | Болт ГОСТ 7795-70 | |
| 75 | 1***5 | Шайба ГОСТ 6402-70 |
